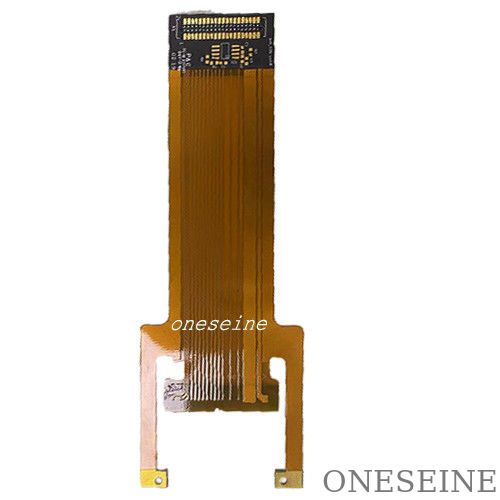

Polyimid / poliester folia substrat Flex PCB do zastosowań przemysłowych

Polyimid/polyester film substrat Flex PCB do zastosowań przemysłowych

Kategoria produktu: wielowarstwowa płytka FPC

Marka: ONESEINE

Podstawowe parametry: zastosowanie: maszyny i urządzenia

Rodzaj: czteroskalowa płytka miękka z FPC

Minimalne otwory wiertnicze: 0,2 mm

Minimalna szerokość linii/rozstaw linii: 0,1 mm/0,1 mm

Grubość produktu gotowego: 0,3+/-0,05 mm

Wzmocnienie: 0.4mmFR4 wzmocnienie po obu stronach

Wymagania dotyczące procesu: impedancja różnicowa wynosi 90 ohm +/- 10% ohm

Obsługa powierzchniowa: złote złoża (120 mm grubości niklu; 1 mm grubości złota)

Inne: Próbka przyspieszona 24-48 godzin/próbka 1-3 dni

Wprowadzenie płytki elastycznej:

Elastyczne obwody drukowane (FPC) to wysoce niezawodne i doskonałe elastyczne płyty drukowane wykonane z poliamidów lub folii poliestrowej jako podłoża.Ma cechy wysokiej gęstości okablowania, lekką wagę, cienką grubość i dobrą wydajność gięcia.

Elastyczne obwody drukowane (FPC), znane również jako Elastyczne obwody płciowe lub Elastyczne obwody płciowe, są bardzo lubiane ze względu na swoje doskonałe właściwości, takie jak lekka waga, cienka grubość,i swobodnego gięcia i składaniaJednakże kontrola jakości FPC w Chinach opiera się głównie na ręcznej kontroli wizualnej, która jest kosztowna i nieefektywna.Projektowanie płyt obwodowych staje się coraz bardziej precyzyjne i o wysokiej gęstościTradycyjne metody ręcznej kontroli nie mogą już spełniać potrzeb produkcyjnych, a automatyczne wykrywanie wad FPC stało się nieuniknionym trendem w rozwoju przemysłu.

Flexible Circuit (FPC) to technologia opracowana przez Stany Zjednoczone w latach 70. w celu rozwoju technologii rakietowej.Jest to wysoce niezawodne i wysoce elastyczne obwód drukowany wykonany z folii poliestrowej lub poliamidu jako podłożaDzięki wbudowaniu konstrukcji obwodu na elastycznych lekkich arkuszach z tworzyw sztucznych, duża liczba precyzyjnych elementów jest układana w wąskich i ograniczonych przestrzeniach, tworząc elastyczny obwód, który można giąć.Ten rodzaj obwodu można zginać i złożyć według własnej woliW strukturze elastycznych obwodów, w przypadku których systemy te są nieprzewidywalne, można zastosować różne rodzaje układów.użyte materiały to folie izolacyjne, przewodników i klejów.

Jednostronne układy PCB elastyczne

Jednostronne układy elastyczne mają jedną warstwę przewodzącą wykonaną z metalu lub przewodzącego (zapełnionego metalem) polimeru na elastycznej warstwie dielektrycznej.Funkcje końcowe komponentów są dostępne tylko z jednej stronyMożna tworzyć otwory w folii bazowej, aby umożliwić przejście przewodów komponentów do połączenia, zwykle poprzez lutowanie.Jednostronne obwody elastyczne mogą być wytwarzane z lub bez takich powłok ochronnych, jak warstwy pokrycia lub powłoki pokrycia, jednakże najczęstszą praktyką jest stosowanie powłoki ochronnej nad obwodami.Rozwój urządzeń montowanych na powierzchni na rozpylanych foliach przewodzących umożliwił produkcję przezroczystych folii LED, który jest stosowany w szkle LED, ale także w elastycznych kompozytach oświetleniowych samochodowych

Obwody płytek płytkowych z dwustronnym układem elastycznym

Obwody elastyczne dwustronne to obwody elastyczne z dwiema warstwami przewodników.chociaż pokryte przez otwór odmiany jest znacznie bardziej powszechneW przypadku, gdy układ jest wykonany bez przewodu i połączenia są dostępne tylko z jednej strony, jest on określony jako "typ V (5) " zgodnie ze specyfikacjami wojskowymi.To nie jest powszechna praktyka, ale to opcja.Ze względu na przełożony otwór, końcówki dla komponentów elektronicznych są przewidziane po obu stronach obwodu, umożliwiając w ten sposób umieszczenie komponentów po obu stronach.W zależności od wymagań projektowych, dwustronne obwody elastyczne mogą być wytwarzane z warstwą ochronną na jednej, obu lub żadnej stronie ukończonego obwodu, ale najczęściej są produkowane z warstwą ochronną po obu stronach.Jedną z głównych zalet tego typu podłoża jest to, że umożliwia bardzo łatwe połączenia krzyżowe.Wiele jednobocznych obwodów jest zbudowanych na podłożu dwustronnym tylko dlatego, że mają jedno z dwóch połączeń krzyżowychPrzykładem tego zastosowania jest obwód łączący płytkę myszy z płytą główną laptopa.z wyłączeniem bardzo małego połączenia krzyżowego, które wykorzystuje drugą stronę podłoża

Obwody wielowarstwowe z płaszczyznami flex PCB

Obwody elastyczne posiadające trzy lub więcej warstw przewodników są znane jako wielowarstwowe obwody elastyczne.chociaż nie jest to wymóg definicji, ponieważ możliwe jest zapewnienie otworów do dostępu do funkcji niższego poziomu obwoduWarstwy wielowarstwowego układu elastycznego mogą być lub nie być ciągle laminowane w całej konstrukcji z oczywistym wyjątkiem obszarów zajmowanych przez pokryte otwory.Praktyka laminowania niespójnego jest powszechna w przypadkach, gdy wymagana jest maksymalna elastycznośćW celu osiągnięcia tego, pozostawiając niezwiązane obszary, w których ma nastąpić gięcie lub gięcie.

Obwody z twardymi i elastycznymi płytami PCB

Obwody sztywne i elastyczne to obwody elastyczne o konstrukcji hybrydowej składające się z sztywnych i elastycznych podłoży, które są razem laminowane w jedną strukturę.Nie należy mylić układów sztywnych z twardymi konstrukcjami elastycznymi, które są po prostu obwodami elastycznymi, do których mocowany jest wzmacniacz, który lokalnie podtrzymuje ciężar komponentów elektronicznych.Sztywniony lub zwyrodniony obwod może mieć jedną lub więcej warstw przewodnikówTak więc, chociaż oba terminy mogą brzmieć podobnie, reprezentują one produkty, które są zupełnie różne.

Warstwy sztywnej giętki są również zazwyczaj łączone elektrycznie poprzez pokrycie otworami.Układy sztywne-prężne cieszyły się ogromną popularnością wśród projektantów produktów wojskowych.Jednakże technologia ta znalazła coraz większe zastosowanie w produktach handlowych.Imponujące wysiłki w wykorzystaniu tej technologii zostały podjęte przez Compaq Computer w produkcji płytek do laptopa w latach 90.Podczas gdy główny PCBA PCBA nie zgiął się podczas użytkowania, kolejne projekty firmy Compaq wykorzystywały układy zgięte do wyświetlania kabli zawiasowych.przechodzenie 10 z 1000 zgięć podczas badaniaDo 2013 r. stosowanie układów sztywnej elastyczności w konsumpcyjnych laptopach jest już powszechne.

Płyty sztywne i elastyczne są zazwyczaj wielowarstwowymi konstrukcjami, jednak czasami używane są konstrukcje z dwóch warstw metalowych.
