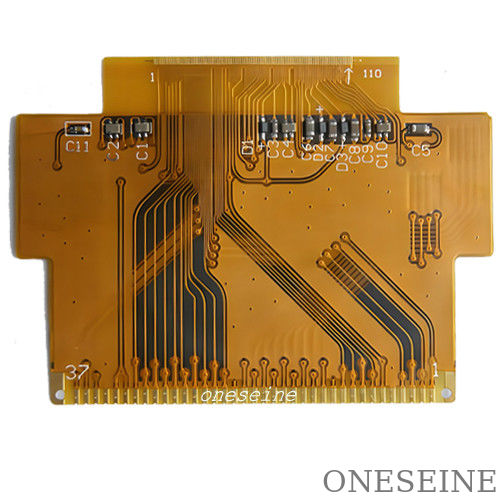

Shenzhen FPC Board Producents Custom Flexible PCB Board OEM Quick Turn Flex Circuits

Shenzhen FPC Board Producers Custom Flexible PCB Board OEM Wysokiej jakości szybkie skręty zwrotne

Szybkie szczegóły PCB:

Marka: Oneeseine

Materiał: FPC

grubość miedzi 1 uncja

Grubość płyty 0,3 mm

Minimalna średnica otworu 0,15 mm

Minimalna odległość linii 0,065 mm

Minimalna szerokość linii 0,065 mm

Złoto do obróbki powierzchni

Elastyczne płyty drukowane FPC (FPC) są określane jako "elastyczne płyty", powszechnie znane w branży jako FPC.Wykorzystuje elastyczny podłoże izolacyjne (głównie poliamid lub poliester film)Przykładowo, może on swobodnie się giąć, zwinąć i złożyć.który jest odpowiedni do rozwoju produktów elektronicznych w kierunku wysokiej gęstościDlatego FPC może być szeroko stosowany w przemyśle lotniczym, komunikacji komórkowej, komputerach przenośnych, urządzeniach peryferyjnych komputerowych, PDA,aparaty fotograficzne cyfrowe i inne pole lub produkty.

Koncepcja elastycznych płyt PCB:

Elastyczna płyta drukowana, znana również jako "płyta miękka FPC" jest wykonana z elastycznego podłoża izolacyjnego obwodu drukowanego, z wieloma zaletami, których sztywna płyta drukowana nie ma.

Na przykład, może być swobodnie gięty, zakręcony, składany, może być ustawiony zgodnie z wymaganiami dowolnego układu przestrzennego i w dowolnej trójwymiarowej przestrzeni do poruszania się i rozciągania,w celu osiągnięcia integracji zestawu komponentów i połączeń drutowychWykorzystanie FPC może znacznie zmniejszyć objętość produktów elektronicznych i odpowiadać potrzebom o wysokiej gęstości, niewielkich, bardzo niezawodnych.komputery notebook, urządzeń peryferyjnych komputerowych, PDA, aparatów cyfrowych i innych dziedzin lub produktów zostały szeroko stosowane.

Elastyczna elektronika, znana również jako układy elastyczne, jest technologią montażu układów elektronicznych poprzez montaż urządzeń elektronicznych na elastycznych podłogach z tworzyw sztucznych, takich jak poliamid,PEEK lub przezroczysta przewodząca folia poliestrowaDodatkowo układy elastyczne mogą być układy srebrne drukowane na poliesterze.umożliwiające dopasowanie deski do pożądanej formy, lub zgięcia podczas stosowania. An alternative approach to flexible electronics suggests various etching techniques to thin down the traditional silicon substrate to few tens of micrometers to gain reasonable flexibility (~ 5 mm bending radius)

Zalety FPC

Możliwość wymiany wielu sztywnych płyt i/lub złączy

Obwody jednoboczne są idealne do zastosowań dynamicznych lub wysokiej elastyczności

Zestawione FPC w różnych konfiguracjach

Wady FPC

Wzrost kosztów w stosunku do sztywnych PCB

Zwiększone ryzyko uszkodzenia podczas obsługi lub stosowania

Trudniejszy proces montażu

Naprawa i ponowne prace są trudne lub niemożliwe

Ogólnie gorsze wykorzystanie paneli, co prowadzi do zwiększenia kosztów

Produkcja FPC

Alternatywnym sposobem wytwarzania elastycznych obwodów foliowych lub elastycznych kabli płaskich (FFC) jest laminowanie bardzo cienkiego materiału (w przypadku, gdy jest to niewielki materiał) w formie laminowania.07 mm) taśmy miedziane pomiędzy dwiema warstwami PETPowierzchnia PET, o grubości zazwyczaj 0,05 mm, jest pokryta lepkiem termowstrzygającym, który zostanie aktywowany podczas procesu laminowania.FPC i FFC mają kilka zalet w wielu zastosowaniach:

Ściśle zmontowane opakowania elektroniczne, w których wymagane są połączenia elektryczne w trzech ośach, takie jak aparaty fotograficzne (statyczne zastosowanie).

Połączenia elektryczne, w przypadku których zespół musi się giąć podczas normalnego użytkowania, takie jak składane telefony komórkowe (przystosowanie dynamiczne).

Połączenia elektryczne między podzespołami w celu zastąpienia przewodów drutowych, które są cięższe i większe, na przykład w samochodach, rakietach i satelitach.

Połączenia elektryczne, w których grubość płyty lub ograniczenia przestrzeni są czynnikami napędowymi.

Jednostronne układy PCB elastyczne

Jednostronne układy elastyczne mają jedną warstwę przewodzącą wykonaną z metalu lub przewodzącego (zmetalowego) polimeru na elastycznej folii dielektrycznej.Funkcje końcowe komponentów są dostępne tylko z jednej stronyMożna tworzyć otwory w folii bazowej, aby umożliwić przejście przewodów komponentów do połączenia, zwykle poprzez lutowanie.Jednostronne obwody elastyczne mogą być wytwarzane z lub bez takich powłok ochronnych, jak warstwy pokrycia lub powłoki pokrycia, jednakże najczęstszą praktyką jest stosowanie powłoki ochronnej nad obwodami.Rozwój urządzeń montowanych na powierzchni na rozpylanych foliach przewodzących umożliwił produkcję przezroczystych folii LED, który jest stosowany w szkle LED, ale także w elastycznych kompozytach oświetleniowych samochodowych

Obwody płytek płytkowych z dwustronnym układem elastycznym

Obwody elastyczne dwustronne to obwody elastyczne z dwiema warstwami przewodników.chociaż pokryte przez otwór odmiany jest znacznie bardziej powszechneW przypadku, gdy układ jest wykonany bez przewodu i połączenia są dostępne tylko z jednej strony, jest on określany jako "typ V (5) " zgodnie ze specyfikacjami wojskowymi.To nie jest powszechna praktyka, ale to opcja.Ze względu na przebity otwór, końcówki dla elementów elektronicznych są przewidziane po obu stronach obwodu, umożliwiając w ten sposób umieszczenie elementów po obu stronach.W zależności od wymagań projektowych, dwustronne obwody elastyczne mogą być wytwarzane z warstwą ochronną na jednej, obu lub żadnej stronie ukończonego obwodu, ale najczęściej są produkowane z warstwą ochronną po obu stronach.Jedną z głównych zalet tego typu podłoża jest to, że umożliwia bardzo łatwe połączenia krzyżowe.Wiele jednobocznych obwodów jest zbudowanych na podłożu dwustronnym tylko dlatego, że mają jedno z dwóch połączeń krzyżowychPrzykładem tego zastosowania jest obwód łączący płytkę myszy z płytą główną laptopa.z wyłączeniem bardzo małego połączenia krzyżowego, które wykorzystuje drugą stronę podłoża

Obwody wielowarstwowe z płaszczyznami flex PCB

Obwody elastyczne posiadające trzy lub więcej warstw przewodników są znane jako wielowarstwowe obwody elastyczne.chociaż nie jest to wymóg definicji, ponieważ możliwe jest zapewnienie otworów do dostępu do funkcji niższego poziomu obwoduWarstwy wielowarstwowego układu elastycznego mogą być lub nie mogą być ciągle laminowane w całej konstrukcji z oczywistym wyjątkiem obszarów zajmowanych przez pokryte otwory.Praktyka laminowania niespójnego jest powszechna w przypadkach, gdy wymagana jest maksymalna elastycznośćW celu osiągnięcia tego, pozostawiając niezwiązane obszary, w których ma nastąpić gięcie lub gięcie.

Obwody z twardymi i elastycznymi płytami PCB

Obwody sztywne i elastyczne to obwody elastyczne o konstrukcji hybrydowej składające się z sztywnych i elastycznych podłożeń, które są razem laminowane w jedną strukturę.Nie należy mylić układów sztywnych z twardymi konstrukcjami elastycznymi, które są po prostu obwodami elastycznymi, do których mocowany jest wzmacniacz, który lokalnie podtrzymuje ciężar komponentów elektronicznych.Sztywniony lub zwyrodniony obwod może mieć jedną lub więcej warstw przewodnikówTak więc, chociaż oba terminy mogą brzmieć podobnie, reprezentują one produkty, które są zupełnie różne.

Warstwy sztywnej giętki są również zwykle łączone elektrycznie poprzez pokrycie otworami.Układy sztywne-prężne cieszyły się ogromną popularnością wśród projektantów produktów wojskowych.Jednakże technologia ta znalazła coraz większe zastosowanie w produktach handlowych.Imponujące wysiłki w wykorzystaniu tej technologii zostały podjęte przez Compaq Computer w produkcji płytek do laptopa w latach 90.Podczas gdy główny PCBA PCBA nie zgiął się podczas użytkowania, kolejne projekty firmy Compaq wykorzystywały układy zgięte do wyświetlania kabli zawiasowych.przechodzenie 10 z 1000 zgięć podczas badaniaDo 2013 r. stosowanie układów sztywnej elastyczności w konsumpcyjnych laptopach jest już powszechne.

Płyty sztywne i elastyczne są zazwyczaj wielowarstwowymi konstrukcjami; czasami jednak stosuje się dwie konstrukcje metalowe.
