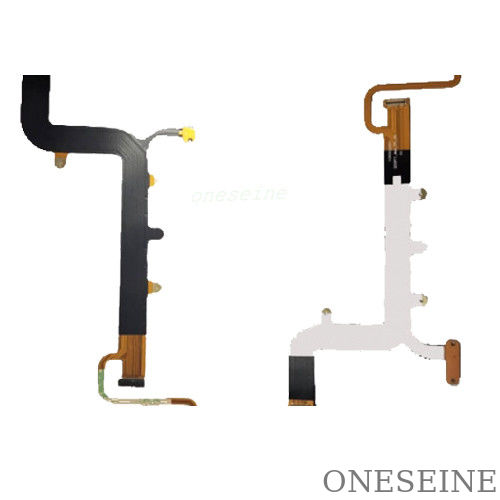

Wielowarstwowa Kapton Flexible Circuit Board dla komunikacji mobilnej

Wielowarstwowa Kapton Flexible Circuit Board dla komunikacji mobilnej

Inteligentny zamek drzwi FPC elastyczna fabryka PCB w pobliżu mnie

Wprowadzenie do FPC (Flexible Circuit Board)

Elastyczne obwody drukowane (ang. Flexible Printed Circuit, FPC) to rodzaj płytek wykonanych z elastycznej płyty pokrytej miedzią jako podłoża.i ma cechy wysokiej gęstości montażu okablowaniaFPC może być ogólnie podzielony na jednowarstwowy FPC, podwójny FPC, wielowarstwowy FPC i miękką twardą wersję kombinacyjną.

Płyta miękka PCB i płyty twarde są dwoma powszechnymi rodzajami płyt w przemyśle elektronicznym, odgrywając różne role w projektowaniu płyt i procesach produkcyjnych.ich konstrukcja i metody produkcji są różne.

Płyty PCB to rodzaj płyt o elastycznym układzie obwodnym wykonany z elastycznych materiałów, takich jak folia poliestrowa, folia politetrafluoroetylenowa itp.Ten rodzaj deski jest często stosowany w zastosowaniach wymagających gięcia i gięcia, na przykład w wysokiej precyzji i lekkich urządzeniach elektronicznych, zegarkach, nadwoziach samochodów i innych dziedzinach.Zaletą elastycznych materiałów jest to, że mogą nadal funkcjonować normalnie w warunkach gięcia lub skręcaniaW związku z tym, w przypadku elastycznej konstrukcji obwodu, ten rodzaj płyty PCB jest wygodnym i przydatnym wyborem.Są odporne na obciążenia mechaniczne, a ich wyższa wydajność elektryczna czyni je idealnym wyborem dla obwodów o wysokiej częstotliwości..

Z drugiej strony płyty twardych PCB są płytami obwodnymi wykonanymi z twardych materiałów, takich jak żywica wzmocniona włóknem szklanym.Tego typu deski są zazwyczaj stosowane do zastosowań, które wymagają silniejszych i bardziej solidnych osiągówW porównaniu z płytami miękkimi, płyty twarde mają bardziej stabilną i niezawodną wydajność elektryczną,i są mniej podatne na deformacje lub uszkodzeniaNie będą one miały wpływu na ich wydajność ze względu na zmiany środowiskowe i mogą być bardziej odpowiednie do kabli o wysokiej gęstości.

W procesie projektowania obwodu, twardych płyt może łatwo wspierać projektowanie płyt prostych, V-płyty i U-płyty, które zazwyczaj nie są zaangażowane w projektowanie elastycznych płyt obwodowych.Wymagania projektowe dotyczące płyt elastycznych są wyższe, ponieważ są one podatne na gięcie, skręcanie itp. Konstrukcja płyt elastycznych wymaga odpowiedniej grubości, odpowiedniego rozmiaru dużych podkładek, odpowiedniej odległości i szerokości linii oraz pewnego zapewnienia dokładności oscylatora kryształowego,jednocześnie spełniając wymagania projektowe małych promieni gięcia i wstawienia w kształcie litery VDlatego też czynniki, które należy wziąć pod uwagę podczas projektowania i produkcji, są również różne.

Ogólnie rzecz biorąc, płyty PCB miękkie i twardych płyt są dwa różne rodzaje płyt obwodowych.Twarde deski są wykorzystywane głównie w przemyśle i przemyśle mechanicznym, o stabilnej i doskonałej wydajności, podczas gdy elastyczne płyty obwodne nadają się do zastosowań z gięciem i gięciem.Jeśli projekt obwodu musi przejść przez trudne aplikacje lub w projektach z zakrętami lub nieregularnościamiW normalnych zastosowaniach, tablica twarda jest bardziej odpowiednim wyborem w tym samym koszcie.

Wraz z rozwojem elektryfikacji i inteligencji w samochodach, korzyści FPC w zakresie gięcia, redukcji masy i wysokiego stopnia automatyzacji są dalej odzwierciedlone.Wykorzystanie FPC w przemyśle motoryzacyjnym stale rośnie, obejmujące odpowiednie scenariusze, takie jak światła główne, moduły wyświetlające, BMS/VCU/MCU, trzy główne systemy sterowania mocą, czujniki i zaawansowane systemy pomocnicze.Szybki rozwój nowoenergetycznych pojazdów doprowadził do znacznego wzrostu popytu na FPC do akumulatorów napędowych pokładowych.

Zastosowanie FPC w pojazdach nowej energii

Przewód akwizycyjny jest ważnym elementem wymaganym do systemu BMS pojazdów nowoenergetycznych, który monitoruje napięcie i temperaturę ogniw akumulatorów nowoenergetycznych.Połączenie zbierania i przesyłania danych z wbudowaną funkcją ochrony przed prądem; chroni ogniwa baterii akumulatorów silnikowych samochodów i posiada takie funkcje jak automatyczne odłączenie w przypadku nieprawidłowych zwarć.

Wcześniej tradycyjny układ ozdob z drutu miedzianego był stosowany do linii zbierania baterii napędowych pojazdów nowych źródeł energii.Zwykłe pasy były wykonane z plastiku owiniętego w miedziane drutyPrzy podłączaniu akumulatora, każde przewodowe pasmo osiągało elektrodę.powodujące duże zajmowanie przestrzeniW procesie montażu zestawu tradycyjne przewody zależą od pracowników, którzy ręcznie ustawiają porty na zestawie baterii, co powoduje niską automatyzację.

W porównaniu z pasami z miedzianym drutem FPC ma wyjątkowe zalety w zakresie bezpieczeństwa, lekkiej wagi i układu ze względu na wysoką integrację, ultracienką grubość i ultramiękkość.FPC ma cienką grubość i dostosowaną strukturę akumulatoraZ wysokim stopniem automatyzacji FPC nadaje się do produkcji na dużą skalę.Trend zastąpienia miedzianych pasów drutu FPC jest wyraźny.

W pierwszych etapach wprowadzenia do przemysłu około 2017 r. ze względu na wysoki koszt produkcji na małą skalę i wysokie wymagania dotyczące niezawodności w przemyśle elektronicznym motoryzacyjnym,Większość firm produkujących baterie nadal czekała i czekałaW związku z doskonałą wydajnością FPC i szybkim obniżeniem kosztów spowodowanym produkcją na dużą skalę,proces zastąpienia tradycyjnych pasów drutowych FPC znacznie przyspieszyłWedług badania przeprowadzonego w 2018 r. przez Gaogong Lithium Battery, Ningde Times i BYD, największe chińskie firmy produkujące akumulatory energetyczne, stosowały już FPC w dużej ilości w procesie pakowania.Informacje publiczne pokazują, że firmy takie jak Tesla, Guoxuan High Tech, AVIC Lithium, Tafel, Xinwangda i Funeng również zaczęły używać FPC. Obecnie rozwiązanie FPC stało się głównym wyborem dla zdecydowanej większości nowych modeli pojazdów energetycznych.

Produkty CCS składają się z FPC, plastikowych elementów konstrukcyjnych, miedzianych sztab aluminiowych itp.Miedziane pręty aluminiowe łączą wiele komórek w serii i równolegle poprzez spawanie laseroweFPC jest połączony z miedzianymi, aluminiowymi prętami i plastikowymi elementami konstrukcyjnymi, tworząc połączenia elektryczne i elementy konstrukcyjne wykrywające sygnały.
