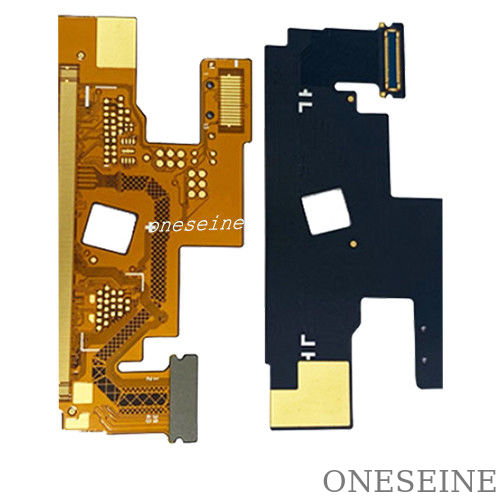

Dwuwarstwowy mobilny sterownik wyświetlacz IC, transmisja sygnału, płaskie obwody PCB

Szczegóły produktu

1. Substrat

Używając substratu nieprzylepnego, różnica między nim a substratem przylepnym polega na tym, że jego metodą wiązania jest użycie prasy gorącej do naciskania folii miedzianej i substratu razem.W porównaniu z klejnymi płytami elastycznymi, jego elastyczność, siła wiązania między folią miedzianą a podłożem, płaskość podkładek lutowych i inne parametry są lepsze.zazwyczaj stosowane tylko w sytuacjach o dużym zapotrzebowaniu.

2Folia miedziana

Dzięki zastosowaniu folii miedziankowej zwalczanej, wydajność nawijania folii miedziankowej zwalczanej jest lepsza.i cząsteczki walcowanej folii miedzi są szczelne i elastyczneIm cieńsza walcowana folia miedziana, tym większa elastyczność.

3Materiał izolacyjny

Materiał izolacyjny wykorzystuje PI, który jest zazwyczaj stosowany jako folia bazowa, tj. folia bazowa w podłożu i folia ochronna.PI ma charakterystykę odporności na wysoką temperaturę do spawania, a jego elastyczność, stabilność wymiarowa, właściwości izolacyjne, odporność na ciepło, właściwości elektryczne i mechaniczne są bardzo dobre.

Zalety produktu

1Zmniejsz głośność.

W procesie montażu komponentów, w porównaniu z wykorzystaniem kabli drutowych, przekrój przewodnika płyt miękkich FPC jest cienki i płaski, zmniejszając rozmiar drutu i umożliwiając formowanie się wzdłuż obudowy,tworzenie bardziej kompaktowej i rozsądnej struktury sprzętuW porównaniu z sztywnymi płytami PCB można zaoszczędzić 60-90% miejsca.

2Koniec może być lutowany jako całość.

Miękkie płyty FPC, podobnie jak sztywne płyty PCB, mają podkładki końcowe, które eliminują odciąganie drutu i powłokę cynową, oszczędzając tym samym koszty.i wtyczki z wykorzystaniem lutowania zanurzeniowego lub lutowania falowego zamiast ręcznego lutowania dla każdego drutu.

3. Kontynuacja przetwarzania

Ze względu na ciągłe dostarczanie elastycznych arkuszy foliowych w zwojach, można osiągnąć ciągłą produkcję płyt miękkich z FPC, co jest również korzystne dla obniżenia kosztów.

Częste pytania

P: Czy istnieje różnica w cenie między trójwarstwową płytą obwodową elastyczną a czterwarstwową?

Odpowiedź: Witam, ceny tych dwóch rodzajów grubości płyt są takie same.

P: Jaki jest typowy cykl produkcji trójwarstwowych płyt elastycznych?

Odpowiedź: Zwykle około 8 dni.

P: Czy mogę spytać, czy trójwarstwowa deska może być użyta do zatopienia złota do głębokości 3 metrów?

Odpowiedź: Cześć, w porządku.

P: Szerokość linii płyty trójwarstwowej wynosi tylko 0,09 mm. Czy mogę ją wyprodukować?

Odpowiedź: Tak, nasza firma może produkować.

Jednostronne układy PCB elastyczne

Jednostronne układy elastyczne mają jedną warstwę przewodzącą wykonaną z metalu lub przewodzącego (zapełnionego metalem) polimeru na elastycznej folii dielektrycznej.Funkcje końcowe komponentów są dostępne tylko z jednej stronyMożna tworzyć otwory w folii bazowej, aby umożliwić przejście przewodów komponentów do połączenia, zwykle przez lutowanie.Jednostronne obwody elastyczne mogą być wytwarzane z lub bez takich powłok ochronnych, jak warstwy pokrycia lub powłoki pokrycia, jednakże najczęstszą praktyką jest stosowanie powłoki ochronnej nad obwodami.Rozwój urządzeń montowanych na powierzchni na rozpylanych foliach przewodzących umożliwił produkcję przezroczystych folii LED, który jest stosowany w szkle LED, ale także w elastycznych kompozytach oświetleniowych samochodowych

Obwody płytek płytkowych z dwustronnym układem elastycznym

Obwody elastyczne dwustronne to obwody elastyczne z dwiema warstwami przewodników.chociaż pokryte przez otwór odmiany jest znacznie bardziej powszechneW przypadku, gdy układ jest wykonany bez przewodu i połączenia są dostępne tylko z jednej strony, jest on określony jako "typ V (5) " zgodnie ze specyfikacjami wojskowymi.To nie jest powszechna praktyka, ale to opcja.Ze względu na przełożony otwór, końcówki dla elementów elektronicznych są przewidziane po obu stronach obwodu, umożliwiając w ten sposób umieszczenie elementów po obu stronach.W zależności od wymagań projektowych, obustronne obwody elastyczne mogą być wytwarzane z warstwą ochronną na jednej, obu lub żadnej stronie ukończonego obwodu, ale najczęściej są produkowane z warstwą ochronną po obu stronach.Jedną z głównych zalet tego typu podłoża jest to, że umożliwia bardzo łatwe połączenia krzyżowe.Wiele jednobocznych obwodów jest zbudowanych na podłożu dwustronnym tylko dlatego, że mają jedno z dwóch połączeń krzyżowychPrzykładem tego zastosowania jest obwód łączący płytę myszową z płytą główną laptopa.z wyłączeniem bardzo małego połączenia krzyżowego, które wykorzystuje drugą stronę podłoża

Obwody wielowarstwowe z płaszczyznami flex PCB

Obwody elastyczne posiadające trzy lub więcej warstw przewodników są znane jako wielowarstwowe obwody elastyczne.chociaż nie jest to wymóg definicji, ponieważ możliwe jest zapewnienie otworów do dostępu do funkcji niższego poziomu obwoduWarstwy wielowarstwowego układu elastycznego mogą być lub nie mogą być ciągle laminowane w całej konstrukcji z oczywistym wyjątkiem obszarów zajmowanych przez pokryte otwory.Praktyka laminowania niespójnego jest powszechna w przypadkach, gdy wymagana jest maksymalna elastycznośćW celu osiągnięcia tego, pozostawiając niezwiązane obszary, w których ma nastąpić gięcie lub gięcie.

Obwody z twardymi i elastycznymi płytami PCB

Obwody sztywne i elastyczne to obwody elastyczne o konstrukcji hybrydowej składające się z sztywnych i elastycznych podłoży, które są razem laminowane w jedną strukturę.Nie należy mylić układów sztywnych z twardymi konstrukcjami, które są po prostu obwodami elastycznymi, do których mocowany jest wzmacniacz, który lokalnie podtrzymuje masę komponentów elektronicznych.Sztywniony lub zwyrodniony obwod może mieć jedną lub więcej warstw przewodnikówTak więc, chociaż oba terminy mogą brzmieć podobnie, reprezentują one produkty, które są zupełnie różne.

Warstwy sztywnej giętki są również zwykle połączone elektrycznie poprzez pokrycie otworami.Układy sztywne-prężne cieszyły się ogromną popularnością wśród projektantów produktów wojskowych.Jednakże technologia ta znalazła coraz większe zastosowanie w produktach handlowych.Imponujące wysiłki w wykorzystaniu tej technologii zostały podjęte przez Compaq Computer w produkcji płytek do laptopa w latach 90.Podczas gdy główny PCBA PCBA nie zgiął się podczas użytkowania, kolejne projekty firmy Compaq wykorzystywały układy zgięte do wyświetlania kabli zawiasowych.przechodzenie 10 z 1000 zgięć podczas badaniaDo 2013 r. stosowanie układów sztywnej elastyczności w laptopach konsumenckich stało się powszechne.

Płyty sztywne i elastyczne są zazwyczaj wielowarstwowymi konstrukcjami; czasami jednak stosuje się dwie konstrukcje metalowe.
