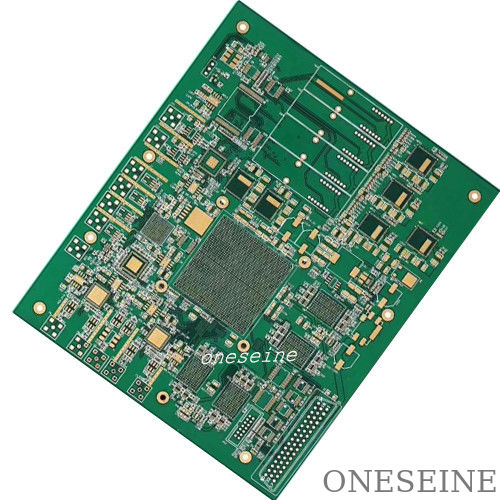

Wielowarstwowe płyty PCB 8 warstwa wysokiej mocy składnik płyty obwodowej o minimalnej otworze

Wielowarstwowe płyty PCB 8 warstwa wysokiej mocy składnik płyty obwodowej o minimalnej otworze

Parametry PCB:

Liczba warstw: 8

Materiał: FR-4

Grubość płyty: 1,6 mm

Obsługa powierzchniowa: złoto zanurzające

Minimalna apertura: 0,2 mm

Szerokość linii zewnętrznej/rozstaw linii: 4/4 mil

Szerokość linii wewnętrznej/rozstaw linii: 3,5 / 4,5 mil

Optymalizacja układu i trasy płytek PCB karty DAQ w celu zminimalizowania hałasu i zakłóceń jest ważnym aspektem procesu projektowania.

1Oddzielne sekcje analogowe i cyfrowe:
- fizycznie oddzielać sekcje analogowe i cyfrowe PCB w celu zmniejszenia interwencji krzyżowych i interferencji elektromagnetycznych (EMI) między nimi.
- W celu zapewnienia dodatkowej izolacji, w miarę możliwości, przeprowadź ślady analogowe i cyfrowe na różnych warstwach PCB.

2- Rozważania dotyczące poziomu lądowania:
- Użyj ciągłej płaszczyzny naziemnej przynajmniej na jednej warstwie PCB, aby zapewnić sygnałom ścieżkę powrotną o niskiej impedancji.
- Upewnij się, że płaszczyzna naziemna jest wolna od przerw, pęknięć lub innych przerw, które mogą powodować pętle naziemne i pogarszać integralność sygnału.
- Połącz wszystkie punkty naziemne na płytce PCB z płaszczyzną naziemną przy użyciu krótkich, niskoimpedancyjnych śladów.

3/ Routing sygnału:
- Router analogowych i cyfrowych śladów na oddzielnych warstwach, aby zminimalizować połączenie.
- utrzymywanie możliwie jak najkrótszych odcinków sygnału analogowego i cyfrowego w celu zmniejszenia odbioru hałasu.
- ślady szlaków prostopadłe do siebie (np. analogowe ślady prostopadłe do cyfrowych śladów) w celu zminimalizowania sprzężenia krzyżowego.
- Używanie kontrolowanych śladów impedancji dla sygnałów cyfrowych dużych prędkości w celu uniknięcia odbić i utrzymania integralności sygnału.

4. Kondensatory odłączające:
- Umieść kondensatory odłączania w pobliżu pinów zasilania każdego IC w celu zapewnienia lokalnego obejścia wysokiej częstotliwości.
- wybierać kondensatory o odpowiednich wartościach i niskim odporności równoważnej serii (ESR) w celu skutecznego filtrowania hałasu wysokiej częstotliwości.

5. Uważania dotyczące zasilania:
- Zapewnienie oddzielnych płaszczyzn mocy lub śladów dla sekcji analogowych i cyfrowych w celu zminimalizowania rozmowy krzyżowej.
- Użyj żwirów ferrytowych lub filtrów LC na liniach zasilania, aby odfiltrować hałas o wysokiej częstotliwości.
- Upewnij się, że zasilanie jest dobrze regulowane i ma niskie hałasy, aby uniknąć wprowadzania hałasu do sygnałów analogowych.

6Osłona i izolacja:
- Rozważyć dodanie płaszczyzny podłoża lub warstwy osłony wokół sekcji analogowej PCB, aby odizolować ją od sekcji cyfrowej.
- Użyj śladów ochronnych lub zakorzenione miedziane nawierzchnie wokół wrażliwych analogowych śladów, aby zapewnić dodatkową osłonę.
- starannie zaplanować umieszczenie złączy i przewody kabli w celu zminimalizowania wprowadzenia zewnętrznych źródeł hałasu.

7Zarządzanie cieplne:
- Upewnij się, że układ i trasa umożliwiają skuteczne rozpraszanie ciepła, zwłaszcza w przypadku komponentów o dużej mocy.
- rozważyć wykorzystanie przewodów termicznych i pochłaniaczy ciepła w celu poprawy zarządzania cieplnym.

Postępując zgodnie z tymi zaleceniami, można zoptymalizować układ i trasę PCB karty DAQ w celu zminimalizowania hałasu i zakłóceń, zapewniając niezawodne i dokładne pozyskiwanie danych.

Chętnie przekażę informacje o płytach PCB.

Karta pozyskiwania danych (DAQ) to płyta obwodowa drukowana (PCB), która służy do łączenia komputera ze światem zewnętrznym, umożliwiając pomiar i kontrolę wielkości fizycznych, takich jak napięcie,prąd, temperatury, ciśnienia i więcej.

Kluczowe elementy zwykle występujące na płytce DAQ to:

1Analog-to-Digital Converter (ADC): ADC jest odpowiedzialny za konwersję sygnałów wejściowych analogicznych do wartości cyfrowych, które mogą być przetwarzane przez komputer.

2Konwerter cyfrowo-analogowy (DAC): DAC służy do konwersji wartości cyfrowych z komputera na sygnały wyjściowe analogowe.

3. Multiplekser: Multiplekser pozwala karcie DAQ odczytywać wiele kanałów wejściowych analogowych, łącząc je jeden po drugim z ADC.

4. Obwody kondycjonowania sygnału: Obwody te zapewniają, że sygnały wejściowe znajdują się w odpowiednim zakresie napięcia i poziomach hałasu dla ADC.

5Mikrokontroler lub FPGA: Mikrokontroler lub FPGA jest odpowiedzialny za sterowanie działaniem karty DAQ, obsługę transferów danych i komunikację z komputerem hosta.

6. łączniki: PCB zazwyczaj zawiera jeden lub więcej łączników, takich jak BNC, końcówki śruby lub D-Sub, do interfejsu z zewnętrznymi czujnikami i urządzeniami.

7. Obwody zasilania: Obwody zasilania zapewniają niezbędne zasilanie dla różnych komponentów na karcie DAQ.

Projektowanie płyty DAQ wymaga starannego uwzględnienia czynników takich jak integralność sygnału, zakłócenia elektromagnetyczne (EMI),i zarządzania cieplnym w celu zapewnienia wiarygodnego i dokładnego pozyskiwania danychUkład i trasa śladów na płytce PCB, a także wybór odpowiednich komponentów mają kluczowe znaczenie dla wydajności karty DAQ.

Jeśli masz jakieś konkretne pytania dotyczące projektowania lub wdrożenia płyty DAQ, pytaj, a ja zrobię wszystko, aby udzielić pomocnej odpowiedzi.
