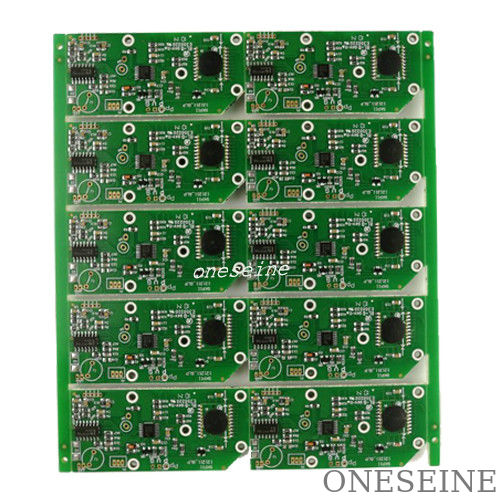

Jednoskładarowa płytka obwodowa Usługi inżynierii odwrotnej Klon zaawansowanego montażu PCB

Jednoskładarowa płytka obwodowa Usługi inżynierii odwrotnej Klon zaawansowanego montażu PCB

Szybki szczegół:

Pojęcie jednobocznego płytkowego płytkowego

Jednostronny PCB (Printed Circuit Board) to rodzaj płyty obwodowej, która ma miedziane ślady i komponenty zamontowane tylko po jednej stronie płyty.Druga strona deski jest zazwyczaj prosta i nie zawiera żadnych śladów miedzi lub elementów.

Jednostronne płytki PCB są powszechnie stosowane do prostszych obwódów elektronicznych z mniejszą liczbą komponentów. Są one stosunkowo łatwe do zaprojektowania i produkcji w porównaniu z dwustronnymi lub wielowarstwowymi płytkami PCB,co czyni je bardziej opłacalnymi w niektórych zastosowaniach.

Zaprojektowanie jednobocznego płytki PCB polega na umieszczeniu komponentów i przeprowadzeniu śladów miedzi na jednej warstwie płyty.Ślady są zazwyczaj kierowane w sposób, który minimalizuje potrzebę skoków lub połączeń drutu po stronie częściPołączenia pomiędzy elementami i śladami są wykonywane przez lutowanie przewodów lub szpil do śladów miedzi.

Jednostronne płytki PCB są często stosowane w zastosowaniach, w których przestrzeń nie stanowi dużego ograniczenia, a złożoność obwodu jest stosunkowo niska.zastosowania motoryzacyjne, zabawki i różne systemy kontroli przemysłowej.

Warto zauważyć, że chociaż jednoboczne PCB mają swoje zalety w zakresie prostoty i kosztów, mają ograniczenia w zakresie gęstości i złożoności obwodu.Do bardziej złożonych obwodów z komponentami o wysokiej gęstości, PCB dwustronne lub wielowarstwowe są częściej stosowane w celu uwzględnienia zwiększonej liczby komponentów i połączeń.

Jednostronne płyty drukowane:

płyty drukowane (PCB) są płytami, które są wykorzystywane jako podstawa w większości urządzeń elektronicznych, zarówno jako fizyczne podłoże, jak i jako obszar okablowania elementów montowanych na powierzchni i w gniazdach.PCB są najczęściej wytwarzane z włókna szklanego, kompozytowy epoksyd lub inny materiał kompozytowy.

Większość płyt PCB dla prostych urządzeń elektronicznych jest prosta i składa się tylko z jednej warstwy.Czasami do dwunastu..

Chociaż PCB są najczęściej związane z komputerami, można je znaleźć w wielu innych urządzeniach elektronicznych, takich jak telewizory, radia, aparaty cyfrowe i telefony komórkowe.Oprócz ich stosowania w elektronikach konsumenckich i komputerach, różne rodzaje PCB są stosowane w różnych innych dziedzinach, w tym:

• Urządzenia medyczne: Produkty elektroniczne są obecnie gęstsze i zużywają mniej energii niż poprzednie pokolenia, co umożliwia testowanie nowych i ekscytujących technologii medycznych.Większość urządzeń medycznych wykorzystuje PCB o wysokiej gęstości, który jest używany do stworzenia możliwie najmniejszego i najbardziej gęstego projektu.To pomaga złagodzić niektóre z wyjątkowych ograniczeń związanych z opracowywaniem urządzeń dla dziedziny medycznej ze względu na konieczność małych rozmiarów i lekkiej wagiPCB znalazły się we wszystkim, od małych urządzeń, takich jak rozruszniki serca, po znacznie większe urządzenia, takie jak urządzenia rentgenowskie lub maszyny do skanowania CAT.

• maszyny przemysłowe. PCB są powszechnie stosowane w silnych maszynach przemysłowych.zamiast tego można wykorzystać grube PCB miedzianePrzykłady sytuacji, w których grubiejsze PCB z miedzi byłyby korzystne, obejmują sterowniki silników, ładowarki akumulatorów o wysokim prędkości napędowej i testery obciążenia przemysłowego.

• Oświetlenie: W miarę jak rozwiązania oświetleniowe oparte na diodach LED zyskują popularność ze względu na niskie zużycie energii i wysoki poziom wydajności, tak samo jak PCB z aluminium, które są wykorzystywane do ich produkcji.PCB te służą jako pochłaniacze ciepła i umożliwiają wyższy poziom przenoszenia ciepła niż standardowy PCBTe same płytki PCB oparte na aluminium stanowią podstawę zarówno dla zastosowań LED o wysokiej światłości, jak i podstawowych rozwiązań oświetleniowych.

• przemysł motoryzacyjny i lotniczy: zarówno przemysł motoryzacyjny, jak i przemysł lotniczy wykorzystują elastyczne płyty PCB,które są zaprojektowane do wytrzymania środowisk o wysokich wibracjach, które są powszechne w obu dziedzinachW zależności od specyfikacji i konstrukcji mogą być również bardzo lekkie, co jest koniecznością przy produkcji części dla przemysłu transportowego.Są one również w stanie dostosować się do ciasnych przestrzeni, które mogą być obecne w tych zastosowaniach, np. wewnątrz paneli przyrządów lub za przyrządami na desce rozdzielczej.

Istnieje kilka ogólnych rodzajów płyt PCB, z których każda ma swoje specyfikacje produkcji, rodzaje materiałów i zastosowania: PCB jednowarstwowe, PCB dwuwarstwowe, PCB wielowarstwowe,PCB sztywne, PCB elastyczne, PCB sztywne, PCB wysokiej częstotliwości, PCB z aluminium.

Jakie są niektóre przykłady urządzeń elektronicznych użytkownika, które często wykorzystują jednoboczne PCB?

1Telewizory zdalnie sterowane: Telewizory zdalnie sterowane często używają jednobocznych płyt PCB ze względu na ich proste obwody i ograniczoną liczbę komponentów.

2Kalkulatory: Podstawowe ręczne kalkulatory zazwyczaj wykorzystują jednoboczne płyty PCB.

3Zabawki: Wiele zabawek napędzanych bateriami, takich jak samochody zdalnie sterowane, klawiatury elektroniczne i urządzenia robotyczne, wykorzystuje PCB o jednej stronie.Te płytki PCB zapewniają kompaktowe i ekonomiczne rozwiązanie dla elektronicznych obwodów zabawek.

4Urządzenia audio: proste urządzenia audio, takie jak przenośne radia, podstawowe odtwarzacze MP3 i małe głośniki, często zawierają jednoboczne płyty PCB.

5"Niski poziom urządzeń elektronicznych: Niektóre niskie poziomy urządzeń elektronicznych, takich jak niedrogie zegarki cyfrowe, zegary kuchenne i podstawowe termometry elektroniczne,często używają jednobocznych PCB ze względu na proste wymagania w zakresie obwodów.
