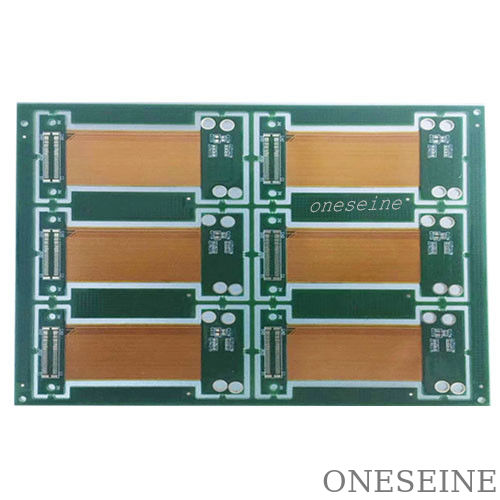

6 warstwy elastyczne sztywne płytki PCB Producent FR4 Materiały obwodowe Produkcja

6 warstwy elastyczne sztywne płytki PCB Producent FR4 Materiały obwodowe Produkcja

- Nie.
Wprowadzenie produktu

Materiał: sztywny FR4 polimidowy flex

Marka: oneeseine
Liczba warstw: 6
Grubość deski: 1,6 mm sztywna i 0,2 mm gięta
Minimalna apertura: 0,15 mm
Minimalna szerokość linii/rozstaw linii: 0,08 mm
Grubość miedzi: 1OZ każda na warstwie wewnętrznej i zewnętrznej
Odporność na lutowanie: zielony olej z białymi literami
Technologia powierzchniowa: zatopianie złota
Charakterystyka produktu: 0,1 mm otwór do linii, 0,2 mm podkładka BGA, wtyczka z żywicy wymagana do otworów w podkładce

Czy można podać przykład zastosowania, w którym PCB sztywne i elastyczne są powszechnie stosowane?

Oczywiście, oto przykład zastosowania, w którym sztywne i elastyczne PCB są powszechnie używane:
Smartfony i tablety
PCB sztywne i elastyczne są szeroko stosowane w projektowaniu nowoczesnych smartfonów i tabletów.zakrzywione, i kompaktowych czynników kształtu.
W typowym smartfonie lub tablecie sztywne i elastyczne płyty PCB służą jako centralny kręgosłup, łączący różne komponenty, takie jak:
1Procesor i układy pamięci: sztywne sekcje PCB zapewniają stabilną platformę do montażu głównego procesora, pamięci RAM i innych niezbędnych układów scalonych.
2Wyświetlacz i panel dotykowy: elastyczne części PCB pozwalają na płynne zintegrowanie wyświetlacza i panelu dotykowego, często z możliwością owinięcia się wokół krawędzi urządzenia.
3Moduł kamery: elastyczne sekcje płytek PCB umożliwiają umieszczenie modułu kamery w optymalnych miejscach, nawet w ciasnych przestrzeniach, bez naruszania ogólnej konstrukcji.
4Akumulator i inne elementy: PCB sztywne i elastyczne umożliwia podłączenie akumulatora, portu ładowania, głośników i innych elementów peryferyjnych,zapewnienie skutecznego dystrybucji energii i kierowania sygnałów w całym urządzeniu.
Korzystanie z sztywnych i elastycznych płyt PCB w smartfonach i tabletach pozwala na kompaktową, wysoką gęstość i niezawodną integrację elektroniczną, co przyczynia się do eleganckiej i ergonomicznej konstrukcji tych przenośnych urządzeń.Elastyczność PCB pomaga również wchłonąć wstrząsy i wibracje, zwiększając ogólną trwałość i niezawodność zespołu elektronicznego.
Jest to tylko jeden z wielu zastosowań, w których sztywne i elastyczne płytki PCB są powszechnie stosowane do rozwiązywania wyzwań związanych z projektowaniem nowoczesnych, kompaktowych i bogatych w funkcje urządzeń elektronicznych.

PCB sztywne i elastyczne to rodzaj płyt obwodowych elektronicznych, które łączą technologię sztywnych i elastycznych płyt obwodowych w jednym zintegrowanym zestawie.Ten projekt hybrydowy oferuje kilka zalet w porównaniu z tradycyjnymi sztywnymi lub elastycznymi płytami PCB:

Integralność konstrukcyjna: sztywne sekcje zapewniają mechaniczne wsparcie i stabilność, podczas gdy elastyczne sekcje umożliwiają zginanie, złożenie lub owinięcie obiektów,umożliwiające kompaktowe i złożone projekty.
Wzajemne połączenie: elastyczne sekcje łączą sztywne sekcje, zapewniając elektryczne połączenia między różnymi częściami płyty obwodów.Umożliwia to większą elastyczność projektowania i możliwość przesyłania sygnałów przez złożone kształty 3D.
Optymalizacja przestrzeni: PCB sztywne i elastyczne mogą być zaprojektowane tak, aby zmieścić się w ograniczonych przestrzeniach, ponieważ elastyczne części mogą być kierowane przez ciasne obszary lub wokół przeszkód,zmniejszenie całkowitej wielkości i objętości zespołu.
Niezawodność: połączenie sztywnych i elastycznych materiałów może poprawić ogólną niezawodność płyty obwodów,ponieważ sztywne sekcje zapewniają stabilność, a elastyczne sekcje mogą lepiej wytrzymać gięcie, zginanie i wibracje.
Możliwość wytwarzania: PCB sztywne i elastyczne mogą być wytwarzane i montowane przy użyciu automatycznych procesów,które mogą poprawić wydajność produkcji i obniżyć koszty produkcji w porównaniu z tradycyjnymi metodami montażu ręcznego.
PCB sztywne i elastyczne są powszechnie stosowane w zastosowaniach, w których przestrzeń jest ograniczona, takich jak przenośna elektronika, urządzenia medyczne, lotnictwo kosmiczne i sprzęt wojskowy.lekki, oraz niezawodnych systemów elektronicznych, które można bezproblemowo zintegrować ze złożonymi produktami o kształcie 3D.

Projektowanie i wytwarzanie sztywnych i elastycznych płyt PCB wymaga specjalistycznej wiedzy i uwzględnienia takich czynników, jak wybór materiału, układanie warstw, ograniczenia w zakresie trasy i procesy montażowe.Konsultacje z doświadczonymi projektantami lub producentami PCB mogą pomóc w zapewnieniu sukcesu projektu PCB sztywnych i elastycznych.

Czy możesz podać przykład, w jaki sposób elastyczne sekcje sztywnej płyty PCB są zintegrowane z sztywnymi sekcjami w projekcie smartfona?

Oczywiście, przyjrzyjmy się bliżej, jak elastyczne sekcje sztywnych płyt PCB są zintegrowane z sztywnymi sekcjami w typowym projekcie smartfona:
W smartfonie główne sztywne i elastyczne płytki PCB często składają się z kilku odrębnych sztywnych sekcji połączonych przez elastyczne sekcje.
1Sekcja procesora i pamięci:
- Centralna, najbardziej sztywna sekcja PCB mieści główny procesor, pamięć RAM i inne krytyczne komponenty.
- Ta sztywna sekcja zapewnia stabilną i niezawodną platformę dla wysokowydajnych elementów obliczeniowych smartfona.
2Integracja ekranu i panelu dotykowego:
- Elastyczne sekcje płyt PCB rozciągają się od sekcji procesora do zespołu wyświetlacza i panelu dotykowego.
- Te elastyczne sekcje pozwalają na owinięcie wyświetlacza i panelu dotykowego wokół krawędzi smartfona, tworząc bezproblemowy design od krawędzi do krawędzi.
- elastyczne połączenia zapewniają niezawodną transmisję sygnału między procesorem a elementami wyświetlacza/panelu dotykowego.
3Połączenie modułu kamery:
- Elastyczne części płyty PCB łączą moduły kamer z sekcją procesora, umożliwiając optymalne ustawienie kamery w cienkim profilu smartfona.
- elastyczne sekcje umożliwiają umieszczenie modułu kamery w różnych miejscach, zapewniając elastyczność projektową i lepsze ustawienie kamery dla lepszej fotografii i wideo.
4Połączenia elementów peryferyjnych:
- Elastyczne sekcje płyt PCB rozciągają się na podłączenie innych elementów peryferyjnych, takich jak akumulator, port ładowania, głośniki i czujniki.
- Ta elastyczna łączność umożliwia umieszczenie tych elementów w najbardziej odpowiednich miejscach w ramach kompaktowej konstrukcji smartfona.
Bezproblemowa integracja sztywnych i elastycznych sekcji PCB pozwala producentom smartfonów tworzyć cienkie, lekkie,oraz urządzenia ergonomiczne o zaawansowanej funkcjonalności i niezawodnej wydajnościElastyczność połączeń pomaga również w absorpcji stresu i wibracji, zwiększając ogólną trwałość smartfona.
Ten przykład pokazuje, jak technologia sztywnych i elastycznych płyt PCB jest wykorzystywana w projektowaniu nowoczesnych smartfonów, aby osiągnąć pożądane połączenie kompaktowego czynnika kształtu, wysokiej wydajności elektroniki,i niezawodną funkcjonalność.

Czy możesz wyjaśnić proces produkcji i wyzwania związane z produkcją sztywnych płyt PCB do zastosowań smartfonów?

Oczywiście, zagłębmy się w proces produkcji i niektóre z kluczowych wyzwań związanych z produkcją sztywnych płyt PCB dla aplikacji smartfonów:
Proces produkcji:
1Wielowarstwowe laminowanie: Produkcja sztywnych i elastycznych płyt PCB zazwyczaj rozpoczyna się od laminowania wielu warstw sztywnych i elastycznych materiałów, w tym folii miedzianych, materiałów dielektrycznych,i klejów.
2. Struktury sztywne i elastyczne: Struktura laminowana jest następnie przetwarzana w celu stworzenia sztywnych i elastycznych sekcji, często poprzez selektywne etywanie lub cięcie mechaniczne.
3Formacja połączeń międzyprzewodowych: tworzone są przewody i przewody przewodowe do ustanowienia połączeń elektrycznych między sztywnymi i elastycznymi sekcjami PCB.
4Wzornictwo obwodu: warstwy miedzi są następnie wzorowane przy użyciu technik fotolitografii i etsu, aby utworzyć pożądane ślady obwodu i połączenia.
5Zgromadzenie i testowanie: Kompletne sztywne płytki PCB są następnie wyposażone w elementy elektroniczne, a następnie przeprowadzane są szczegółowe badania i inspekcje w celu zapewnienia niezawodności i funkcjonalności.
Wyzwania:
1Zarządzanie cieplne: smartfony wytwarzają znaczne ciepło podczas pracy, co może być trudne do skutecznego rozproszenia, zwłaszcza w gęstej konstrukcji PCB sztywnych i elastycznych.W celu zapewnienia niezawodnego działania i zapobiegania przegrzaniu konieczne jest ostrożne zarządzanie temperaturą.
2Elastyczność i trwałość: Elastyczne sekcje PCB muszą być w stanie wytrzymać wielokrotne gięcie, gięcie i skręcanie bez naruszania integralności połączeń elektrycznych.Konieczne jest osiągnięcie odpowiedniej równowagi między elastycznością a trwałością.
3Stabilność wymiarowa: Maintaining dimensional stability and alignment between the rigid and flexible sections during the manufacturing process is critical to ensure proper fit and interconnectivity within the overall smartphone design.
4Kompatybilność materiałów: Wybór i kompatybilność materiałów stosowanych do twardych i elastycznych sekcji, a także klejnotów, mają kluczowe znaczenie dla zminimalizowania problemów takich jak delaminacja, wypaczanie,lub niezgodności współczynników rozszerzenia termicznego.
5. miniaturyzacja i duża gęstość: smartfony wymagają coraz bardziej kompaktowych i wysokiej gęstości konstrukcji płytek PCB, co może być trudne do osiągnięcia przy użyciu technologii sztywnej elastyczności,wymagające zaawansowanych technik wytwarzania i narzędzi.
6Badania i inspekcje:Przed końcowym montażem niezbędne są kompleksowe metody badań i inspekcji w celu zidentyfikowania i rozwiązania wszelkich wad produkcyjnych lub problemów z niezawodnością w PCB sztywnych i elastycznych.
Pokonanie tych wyzwań wymaga specjalistycznej wiedzy, zaawansowanych możliwości produkcyjnych i ścisłej współpracy między projektantami PCB, naukowcami materiałowymi,i inżynierów produkcyjnych, aby zapewnić pomyślną produkcję niezawodnych i wydajnych sztywnych płyt PCB dla aplikacji smartfonów.
