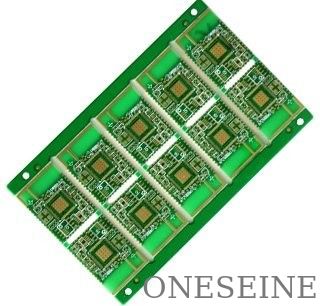

Elektryka dla pojazdów silnikowych, elektronika do pozyskiwania sygnałów, płyty PCB o wysokiej częstotliwości
Parametry PCB:
Liczba warstw: 4
Grubość deski: 2+/- 0,2 mm
Rozmiar: 101,04 mm*245,01 mm
Materiał: Shengyi S1000-2
Minimalna apertura: 0,2 mm
Obsługa powierzchni: złoto zanurzające
Minimalna dziura miedziana: 25um
grubość miedzi stołowej: 2OZ
Minimalna szerokość linii/odległość: 0,085 mm/0,085 mm
Opis PCB o wysokiej częstotliwości:
PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.
Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:
Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.
Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.
Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.
Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.
Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.
Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.
Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.
PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.
Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.
Materiał PCB o wysokiej częstotliwości w magazynie:
|
Marka
|
Model
|
Gęstość ((mm)
|
DK ((ER)
|
|
Rogers.
|
RO4003C
|
0.203 mm,0.305 mm,0.406mm,0.508 mm,00,813 mm,1.524 mm
|
30,38 ± 0.05
|
|
RO4350B
|
0.101 mm,0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,762 mm,1.524 mm
|
30,48 ± 0.05
|
|
RO4360G2
|
0.203 mm,0.305 mm,0.406mm,0.508 mm,00,610 mm,00,813 mm,1.524 mm
|
60,15 ± 0.15
|
|
RO4835
|
0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,591 mm, 0,676 mm,00,762 mm,1.524 mm
|
30,48 ± 0.05
|
|
RTpożywienie
|
0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm
|
2.33
20,33 ± 0.02
|
|
RTpożywienie
|
0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm
|
2.20
20,20 ± 0.02
|
|
RO3003
|
0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm
|
30,00 ± 0.04
|
|
RO3010
|
0.13mm,0.25mm,00,64 mm,1.28mm
|
10.2 ± 0.30
|
|
RO3006
|
0.13mm,0.25mm,00,64 mm,1.28mm
|
60,15 ± 0.15
|
|
RO3203
|
0.25mm,0.50 mm,0.75mm,1.52mm
|
30,02±0.04
|
|
RO3210
|
00,64 mm,1.28mm
|
10.2±0.50
|
|
RO3206
|
00,64 mm,1.28mm
|
6.15±0.15
|
|
R03035
|
0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm
|
30,50 ± 0.05
|
|
RTprzestrzeni
|
0.127mm,0.254 mm,0.508 mm,00,762 mm,1.524 mm,3.048 mm
|
20,94 ± 0.04
|
|
RTprzestrzeni
|
0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm
|
6.15±0.15
|
|
RTprzyrodnicze
|
0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm
|
10.2 ± 0.25
|
|
TACONIC
|
TLX-8.TLX-9
|
0.508. 0.762
|
2.45-2.65
|
|
TLC-32
|
0.254,0.508,0.762
|
3.35
|
|
TLY-5
|
0.254,0.508.0.8,
|
2.2
|
|
RF-60A
|
0.254.0.508.0.762
|
6.15
|
|
CER-10
|
0.254.0.508.0.762
|
10
|
|
RF-30
|
0.254.0.508.0.762
|
3
|
|
TLA-35
|
0.8
|
3.2
|
|
Arlon
|
AD255C06099C
|
1.5
|
2.55
|
|
MCG0300CG
|
0.8
|
3.7
|
|
AD0300C
|
0.8
|
3
|
|
AD255C03099C
|
0.8
|
2.55
|
|
AD255C04099C
|
1
|
2.55
|
|
DLC220
|
1
|
2.2 |
