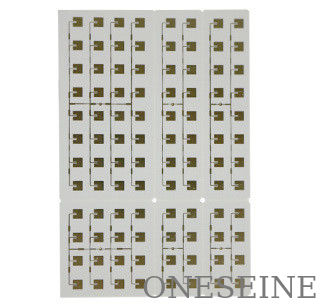

Rodgers ro4350b Produkcja jednowarstwowych płyt PCB
Parametry PCB:
Materiał:Rogers ro4350b
Wykończenie powierzchni: ENIG
Warstwa:2
DK:3.38
Współczynnik strat:0.0004 ((1 MHZ), 0.0009 ((10 ghz)
Gęstość:00,813 mm
TG:> 280
Td:420
Przewodność cieplna:0.71w/m.k.
Gęstość:10,79 gm/cm3
Opis PCB o wysokiej częstotliwości:
PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.
Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:
Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.
Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.
Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.
Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.
Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.
Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.
Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.
PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.
Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.
Materiał PCB o wysokiej częstotliwości w magazynie:
| Marka |
Model |
Gęstość ((mm) |
DK ((ER) |
| Rogers. |
RO4003C |
0.203 mm,0.305 mm,0.406mm,0.508 mm,00,813 mm,1.524 mm |
30,38 ± 0.05 |
| RO4350B |
0.101 mm,0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,762 mm,1.524 mm |
30,48 ± 0.05 |
| RO4360G2 |
0.203 mm,0.305 mm,0.406mm,0.508 mm,00,610 mm,00,813 mm,1.524 mm |
60,15 ± 0.15 |
| RO4835 |
0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,591 mm, 0,676 mm,00,762 mm,1.524 mm |
30,48 ± 0.05 |
| RTpożywienie |
0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm |
2.33
20,33 ± 0.02 |
| RTpożywienie |
0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm |
2.20
20,20 ± 0.02 |
| RO3003 |
0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm |
30,00 ± 0.04 |
| RO3010 |
0.13mm,0.25mm,00,64 mm,1.28mm |
10.2 ± 0.30 |
| RO3006 |
0.13mm,0.25mm,00,64 mm,1.28mm |
60,15 ± 0.15 |
| RO3203 |
0.25mm,0.50 mm,0.75mm,1.52mm |
30,02±0.04 |
| RO3210 |
00,64 mm,1.28mm |
10.2±0.50 |
| RO3206 |
00,64 mm,1.28mm |
6.15±0.15 |
| R03035 |
0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm |
30,50 ± 0.05 |
| RTprzestrzeni |
0.127mm,0.254 mm,0.508 mm,00,762 mm,1.524 mm,3.048 mm |
20,94 ± 0.04 |
| RTprzestrzeni |
0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm |
6.15±0.15 |
| RTprzyrodnicze |
0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm |
10.2 ± 0.25 |
| TACONIC |
TLX-8.TLX-9 |
0.508. 0.762 |
2.45-2.65 |
| TLC-32 |
0.254,0.508,0.762 |
3.35 |
| TLY-5 |
0.254,0.508.0.8, |
2.2 |
| RF-60A |
0.254.0.508.0.762 |
6.15 |
| CER-10 |
0.254.0.508.0.762 |
10 |
| RF-30 |
0.254.0.508.0.762 |
3 |
| TLA-35 |
0.8 |
3.2 |
| Arlon |
AD255C06099C |
1.5 |
2.55 |
| MCG0300CG |
0.8 |
3.7 |
| AD0300C |
0.8 |
3 |
| AD255C03099C |
0.8 |
2.55 |
| AD255C04099C |
1 |
2.55 |
| DLC220 |
1 |
2.2 |
