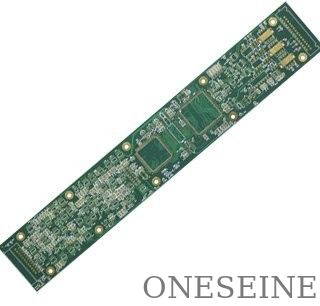

Automatyczne urządzenia produkcyjne Fr4 High Tg Multilayer Ceramic PCB
Parametry PCB:
Materiał: Shengyi S1000-2
Grubość deski: 1,6+/-0,16 mm
Rozmiar: 219 mm*157,3 mm
Minimalna apertura: 0,25 mm
Minimalna dziura miedziana: 25um
Gęstość miedzi: 35um
Minimalna szerokość linii: 0,075 mm
Minimalna odległość linii: 0,085 mm
Obsługa powierzchni: złoto zanurzające
Produkt końcowy: zautomatyzowane urządzenia produkcyjne
Wprowadzenie do układu PCB wielowarstwowego:
Wielowarstwowe płyty PCB (Printed Circuit Board) to rodzaj płyt obwodowych, który składa się z wielu warstw przewodzących śladów, materiału izolacyjnego i przewodów.Jest powszechnie stosowany w urządzeniach elektronicznych, w których wymagana jest duża gęstość i złożone obwody.
W wielowarstwowych płytkach PCB przewodzące ślady są zazwyczaj wykonane z miedzi i są etyrowane na warstwach płyty.jest wykonany z materiałów takich jak żywica epoksydowa wzmocniona włóknem szklanym (FR-4)Warstwy przewodzących śladów i materiału izolacyjnego są ułożone na siebie i połączone pod ciepłem i ciśnieniem.
Warstwy są połączone ze sobą za pomocą przewodów, które są małymi otworami pokrytymi płytą, które umożliwiają połączenia elektryczne między różnymi warstwami PCB.Przewody mogą być albo przewody otwarte, albo ślepe/pochowane.Światła otwarte obejmują wszystkie warstwy deski, podczas gdy ślepe wiasy łączą zewnętrzną warstwę z jedną lub większą liczbą warstw wewnętrznych,i zakopane przewody łączą dwie lub więcej warstw wewnętrznych bez dotarcia do warstw zewnętrznych.
Wielowarstwowe płytki PCB mają kilka zalet w porównaniu z płytkami jednorzędowymi lub podwójnie warstwowymi.zmniejszenie wielkości i masy całego obwoduZapewniają one również lepszą integralność sygnału poprzez zmniejszenie zakłóceń elektromagnetycznych (EMI) i hałasu.Wielowarstwowe PCB mogą zapewnić lepsze zarządzanie cieplne, umożliwiając rozkład ciepła w wielu warstwach.
Projektowanie i wytwarzanie wielowarstwowych płyt PCB wymaga specjalistycznego oprogramowania i procesów.jak również definiowanie kolejności stack-up i warstwyProces wytwarzania obejmuje laminowanie i łączenie warstw, wiercenie przewodu, pokrycie go, a następnie etywanie przewodzących śladów.
Ogólnie rzecz biorąc, wielowarstwowe płytki PCB są szeroko stosowane w różnych zastosowaniach, w tym w smartfonach, komputerach, elektronikach motoryzacyjnych, systemach lotniczych,i wielu innych urządzeń elektronicznych wymagających kompaktu, wysokiej wydajności i niezawodności.
Istnieje kilka rodzajów wielowarstwowych płyt PCB, które są używane w różnych zastosowaniach.
Standardowe wielowarstwowe płytki PCB: Jest to najbardziej podstawowy rodzaj wielowarstwowych płytek PCB, zazwyczaj składających się z czterech do ośmiu warstw.Jest szeroko stosowany w ogólnych urządzeniach elektronicznych i aplikacjach, w których wymagana jest umiarkowana złożoność i gęstość.
High-Density Interconnect (HDI) PCB: PCB HDI są zaprojektowane tak, aby zapewniały większą gęstość komponentów i drobniejsze ślady niż standardowe wielowarstwowe PCB.które są przewodami o bardzo małej średnicy, które umożliwiają więcej połączeń w mniejszej przestrzeniPCB HDI są powszechnie stosowane w smartfonach, tabletach i innych kompaktowych urządzeniach elektronicznych.
Flex i Rigid-Flex PCB: tego typu wielowarstwowe płyty PCB łączą elastyczne i sztywne sekcje w jedną płytę.natomiast PCB sztywne i elastyczne zawierają zarówno elastyczne, jak i sztywne sekcjeUżywane są w zastosowaniach, w których PCB musi się zginać lub dostosować do określonego kształtu, na przykład w urządzeniach noszonych, sprzęcie medycznym i systemach lotniczych.
Sekwencyjna laminacja PCB: W sekwencyjnej laminacji PCB warstwy są laminowane razem w oddzielnych grupach, co umożliwia większą liczbę warstw.Ta technika jest stosowana, gdy duża liczba warstw, np. 10 lub więcej, są wymagane w przypadku złożonych projektów.
Metal Core PCB: Metal Core PCB mają warstwę metalu, zwykle aluminium lub miedzi, jako warstwę rdzenia.co sprawia, że nadają się do zastosowań wytwarzających znaczną ilość ciepła, takie jak oświetlenie LED o dużej mocy, oświetlenie samochodowe i elektronika mocy.
PCB RF/mikrofale: PCB RF (radiofrekwencyjne) i mikrofalowe są zaprojektowane specjalnie do zastosowań o wysokiej częstotliwości.Wykorzystują specjalistyczne materiały i techniki produkcyjne, aby zminimalizować utratę sygnałuPCB RF/Mikrofale są powszechnie stosowane w systemach komunikacji bezprzewodowej, systemach radarowych i komunikacji satelitarnej.
Wykorzystanie wielowarstwowych płyt PCB:
Wielowarstwowe płytki PCB mają zastosowanie w różnych gałęziach przemysłu i urządzeniach elektronicznych, w których wymagane są złożone obwody, wysoka gęstość i niezawodność.Niektóre powszechne zastosowania wielowarstwowych PCB obejmują::
Elektronika użytkowa: PCB wielowarstwowe są szeroko stosowane w urządzeniach elektronicznych konsumenckich, takich jak smartfony, tablety, laptopy, konsoli do gier, telewizory i systemy audio.Urządzenia te wymagają kompaktowych konstrukcji i połączeń o wysokiej gęstości, aby pomieścić liczne elementy.
Telekomunikacje: PCB wielowarstwowe odgrywają kluczową rolę w sprzęcie telekomunikacyjnym, w tym w routerach, przełącznikach, modemach, stacjach bazowych i infrastrukturze sieci.Umożliwiają one efektywne sterowanie sygnałem i ułatwiają szybką transmisję danych wymaganą w nowoczesnych systemach łączności.
Elektronika motoryzacyjna: Nowoczesne pojazdy zawierają szeroki zakres urządzeń elektronicznych do takich funkcji, jak sterowanie silnikiem, systemy infotainment, zaawansowane systemy wspomagania kierowcy (ADAS) i telematyka.Wielowarstwowe płytki PCB są używane do obsługi złożonych obwodów i zapewnienia niezawodnej wydajności w środowiskach motoryzacyjnych.
Sprzęt przemysłowy: PCB wielowarstwowe są wykorzystywane w sprzęcie przemysłowym, takim jak systemy sterowania, robotyka, systemy automatyki i maszyny produkcyjne.PCB zapewniają niezbędne połączenia między sobą do precyzyjnego sterowania i monitorowania procesów przemysłowych.
Przemysł lotniczy i obronny: Przemysł lotniczy i obronny opiera się na wielowarstwowych PCB do systemów avioniki, systemów radarowych, sprzętu komunikacyjnego, systemów sterowania i technologii satelitarnej.Te zastosowania wymagają wysokiej niezawodności, integralność sygnału i odporność na trudne warunki.
Urządzenia medyczne: Urządzenia i sprzęt medyczny, w tym narzędzia diagnostyczne, systemy obrazowania, urządzenia monitorowania pacjentów i instrumenty chirurgiczne, często wykorzystują wielowarstwowe PCB.PCB umożliwiają integrację złożonej elektroniki i pomagają w dokładnej i niezawodnej diagnostyce i leczeniu.
Elektronika energetyczna: wielowarstwowe płytki PCB są stosowane w elektrotechnice energetycznej, takich jak falowniki, konwertery, napędy silników i zasilanie.i efektywnego dystrybucji energii.
Systemy kontroli przemysłowej: PCB wielowarstwowe są wykorzystywane w systemach kontroli przemysłowej do kontroli procesów, automatyki fabryki i robotyki.Systemy te wymagają niezawodnych i wydajnych PCB, aby zapewnić precyzyjną kontrolę i monitorowanie procesów przemysłowych.
