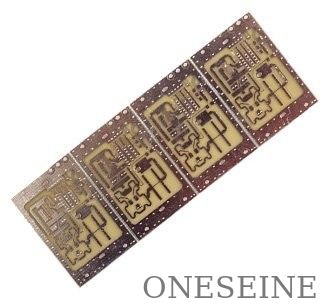

Rogers 4003C Materiał podstawowy Rogers Pcb Właściwości materiału

Rogers 4003C Materiał podstawowy Rogers Pcb Właściwości materiału

Parametry PCB:

Materiał: Rogers 4003C

Liczba warstw: obustronna płyta obwodnicza

Grubość deski: 1,6 mm

Grubość miedzi: 1 uncja

Proces obróbki powierzchni: złoto zanurzające + selektywne grube złoto

Kolor charakteru maski lutowej: brązowy i biały

Minimalna szerokość linii/rozstaw linii: 15,0/12,0 mil

Najmniejszy otwór: 0,5 mm

Charakterystyka techniczna: otwór przeciwzatopiony

Aplikacje PCB Rogers.

Ponadto, ponieważ obecnie rozwój technologii 5G szybko się rozwija,różne urządzenia wymagają PCB o wysokiej częstotliwości i PCB RF o wysokiej wydajności, które wymagają nie tylko niskiego hałasu elektrycznego, ale również niskiej straty sygnału. A materiał Rogers PCB jest doskonałym wyborem, aby dopasować się do cech technologicznych, poza tym jest również opłacalny w tym celu.

1.Radar i czujniki samochodowe
2- Sprzęt mikrofalowy.
3Antenny stacji bazowej komórkowej
4. Etykiety identyfikacyjne (RFID)
5. Stacja 5G
6. Połączenia mikrofalowe punkt do punktu (P2P)
7. LNB® dla satelitów nadawców bezpośrednich

NT1powtarzalność

Materiały obwodów wysokiej częstotliwości Rogers RT/duroid® są wypełnione pokrywkami kompozytowymi PTFE (nieprawidłowe szkło lub ceramika) do zastosowań w zakresie wysokiej niezawodności, lotnictwa i obronności.Typy RT/duroid mają długą historię w przemyśle w zakresie dostarczania materiałów o wysokiej niezawodności z dominującą wydajnościąTen rodzaj materiału ma kilka zalet:

1 Niskie straty elektryczne,
2Niska absorpcja wilgoci,
3Stabilna stała dielektryczna (Dk) w szerokim zakresie częstotliwości, oraz
4Niskie emisje gazu do zastosowań kosmicznych.

RO3000

Laminaty RO3000 to kompozyty PTFE wypełnione ceramiką przeznaczone do użytku w komercyjnych zastosowaniach mikrofalowych i RF.Laminaty z serii R03000 to materiały układowe o bardzo spójnych właściwościach mechanicznych niezależnie od wybranej stałej dielektrycznejZe względu na tę cechę przy projektowaniu płyt wielowarstwowych o różnych stałych dielektrycznychNie będzie problemów, jeśli w ogóle. Stała dielektryczna VS temperatura materiałów z serii RO3000 jest bardzo stabilna.Laminaty RO3000 są również dostępne w szerokim zakresie stałych dielektrycznych (3,0 do 10,2).

1. składniki RF mocowane na powierzchni,
2.anteny GPS, oraz
3- Wzmacniacze mocy.

RO4000

Laminaty i prepregi RO4000 posiadają korzystne właściwości, które są bardzo przydatne w układach mikrofalowych i przypadkach, w których potrzebna jest kontrolowana impedancja.Ta seria laminacji jest bardzo optymalizowana cenowo i jest również wytwarzana przy użyciu standardowych procesów FR4, co czyni ją odpowiednią do wielowarstwowych płyt PCBPonadto można go przetwarzać bez ołowiu. Laminaty z serii RO4000 oferują szeroki zakres stałych dielektrycznych (2.55-6.15) i są dostępne w wersjach UL 94 V-0 opóźniających płomień.Najpopularniejsze zastosowania są::

1. Czipy RFID,
2Wzmacniacze mocy,
3. Radary samochodowe, oraz
4- Czujniki.

TMM®
Laminaty mikrofalowe termorejestrowane Rogers TMM® zapewniają jednorodność stałej dielektrycznej, niski współczynnik cieplny stałej dielektrycznej (Dk) i współczynnik rozszerzenia cieplnego dopasowany do miedzi.Ze względu na ich elektryczną i mechaniczną stabilność, laminaty TMM o wysokiej częstotliwości są idealne do zastosowań wysokiej niezawodności w zakresie linii paskowej i mikropaskowej.

1. Szeroki zakres stałych dielektrycznych (Dks),
2Doskonałe właściwości mechaniczne, przepływ zimna i odporność na wkręcanie.
3Wyjątkowo niski współczynnik cieplny Dk,
4Współczynnik rozszerzenia termicznego odpowiedni do miedzi biorąc pod uwagę wysoką niezawodność pokrytych otworów,
5Dostępna miedź pokryta w większych formatach, umożliwiająca stosowanie standardowych procesów subtrakcji PCB,
6. brak uszkodzeń materiałów podczas procesów wytwarzania i montażu,
7. żywica termoodporna na niezawodne wiązanie drutu,
8Nie wymaga specjalistycznych technik produkcyjnych,
9Laminaty TMM 10 i 10i mogą zastąpić podłoże aluminiowe, oraz
10. zgodne z RoHS, przyjazne dla środowiska. Poniżej znajduje się tabela przedstawiająca właściwości różnych rodzajów materiałów PCB.
