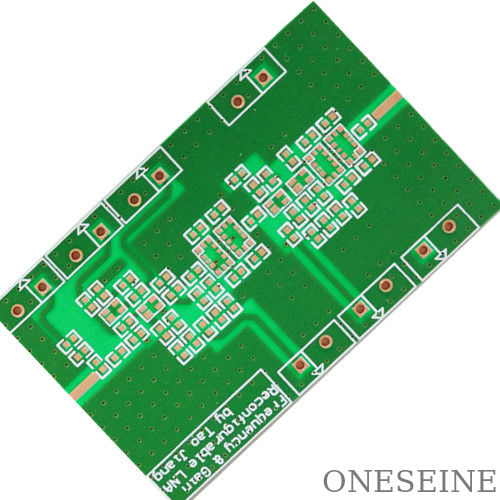

Rogers 4350 Wolny od halogenów Rogers Pcb Materiał Stała dielektryczna

Rogers 4350 Materiał Płyty PCB bez halogenów

Rogers 4350 Wolny od halogenów Rogers Pcb Materiał Stała dielektryczna

Podstawowe informacje:

Nazwa:płyty drukowane PCB wolne od halogenów

Materiał:Rogers 4350B 0,762 mm

Warstwa:2

Masę miedzi:1OZ

Gęstość:00,8 mm

Wykończenie powierzchniowe:Złoto zanurzone

Rozmiar deski: 17*22 cm

Strona procesu: tak

Płyty bez halogenówkoncepcja:

Wraz ze wzrostem światowego zapotrzebowania na ochronę środowiska istnieje rosnące zainteresowanie zagadnieniami związanymi z halogenami,i wymagania IEC61249-2-21 dotyczące produkcji płyt obwodowych wolnych od halogenów są określone za pomocą elektronicznych materiałów spawania, żywice i zwiększone osiągi z najwyższą zawartością halogenów, wolne od halogenów zgodnie z dyrektywą ROHS z 1 lipca 2006 od wprowadzenia przemysłu elektronicznego.

Bezhalogenowa jest substancja o zawartości halogenów mniejszej niż 900 ppm i całkowitej zawartości mniejszej niż 1500 ppm.

Podczas rozwoju płytek drukowanych, istnieje wiele związków i elementów, które są wykorzystywane do różnych celów.wiele toksycznych związków było stosowanych albo w celu oszczędności kosztów produkcji, albo ze względu na specyficzneW miarę jak ludzkość rozwija coraz większe zrozumienie zagrożeń, jakie przeszłe materiały stwarzają dla życia w dzisiejszym świecie,Producenci zmieniają metody i szukają nowych materiałów, które nie stanowią zagrożenia dla osób pracujących z takimi tworami.Powszechne związki stosowane w rozwoju PCB należą do rodziny pierwiastków halogennych.są szkodliwe dla życia ludzkiego w ten lub inny sposób.

Jeśli chodzi o “Zawartość halogenów”, mówimy konkretnie o chlorze, fluorze, bromie,Elementy jodu i astatu, które są powszechnie stosowane w produkcji elektroniki i tworzyw sztucznych, takich jak PVC i W procesach produkcyjnych często do składników dodaje się halogeny, aby były one odporne na wysokie temperatury i były oporowe na płomień.Ale są to związki produkujące sole, które są bardzo reaktywne i mają niskie punkty topnienia.:

•Chlor: Powszechnie stosowany jako wybielacz i środek dezynfekujący do czyszczenia basenów, jest również stosowany w komponentach elektronicznych i może powodować poważne problemy, jeśli zapali się, tworząc toksyczny gaz.•Fluor: Podobnie jak chlor, jest gazem, ale jest bardziej reaktywny i stosowany w środkach chłodniczych, sprayach aerozołowych i paliwach rakietowych (jak również w pastę do zębów).•Jód: Ten materiał stały jest dodawany do lamp halogenowych w celu wydłużenia żywotności żarówki.•Brom: Płyn ten jest stosowany do płomienioodporności, pestycydów i barwników.•AstatynyInny stały, podobny do jodu, materiał ten nie ma obecnie praktycznego zastosowania, ponieważ jest bardzo niestabilny i radioaktywny.

Producent PCB wolnych od halogenów:

Płyty bezhalogenowe mają cechy bezpieczeństwa, wyższej temperatury zastosowania, inicjatyw środowiskowych zapobieganie uszkodzeniom pożarowym

Proszę nie wahaj się skontaktować z ONESEINE dla szczegółowych informacji na temat laminatu PCB wolnego od halogenów

Jakie inne popularne materiały są używane do tworzenia PCB o wysokiej częstotliwości?

Oprócz materiałów Rogers PCB, istnieje kilka innych popularnych materiałów stosowanych do PCB o wysokiej częstotliwości.

Isola: Isola jest wiodącym producentem wysokowydajnych materiałów laminowanych i prepregowanych do płyt PCB.i Astra MT, które są specjalnie zaprojektowane do zastosowań o wysokiej częstotliwościMateriały izolacyjne zapewniają doskonałe właściwości elektryczne, niskie straty i wysoką niezawodność termiczną.

Taconic: Taconic jest znanym producentem materiałów PCB o wysokiej częstotliwości.wysoka przewodność cieplna, oraz dobrą stabilność mechaniczną, co czyni je odpowiednimi do zastosowań o wysokiej częstotliwości i mocy.

Arlon: Arlon specjalizuje się w wysokiej częstotliwości laminatów i prepregów do PCB.i dobra stabilność wymiarowa, dzięki czemu nadają się do zastosowań wymagających wysokiej częstotliwości.

Nelco: Nelco, spółka zależna Park Electrochemical Corp., oferuje szereg materiałów PCB o wysokiej częstotliwości.Materiały te mają niskie straty dielektryczne, wysoka temperatura przejścia szklanego i dobra stabilność wymiarowa, co czyni je odpowiednimi do szybkich zastosowań cyfrowych i RF.

Panasonic/Megtron: Panasonic i Megtron (linię produktów Panasonic) oferują wysokiej wydajności laminacje odpowiednie do płyt PCB o wysokiej częstotliwości.Megtron 6 i Megtron 7 są ich popularnymi materiałami, które zapewniają niską stratę, doskonałe właściwości elektryczne i wysoka niezawodność w zastosowaniach o wysokiej częstotliwości.

Ważne jest, aby zauważyć, że wybór materiałów do PCB o wysokiej częstotliwości zależy od specyficznych wymagań aplikacyjnych i rozważań projektowych.Współpraca z producentami PCB i dostawcami materiałów z doświadczeniem w projektowaniu urządzeń o wysokiej częstotliwości może pomóc w wyborze odpowiedniego materiału do konkretnego zastosowania.

Aplikacje PCB Rogers.

Ponadto, ponieważ obecnie rozwój technologii 5G szybko się rozwija,różne urządzenia wymagają PCB o wysokiej częstotliwości i PCB RF o wysokiej wydajności, które wymagają nie tylko niskiego hałasu elektrycznego, ale również niskiej straty sygnału. A materiał Rogers PCB jest doskonałym wyborem, aby dopasować się do cech technologicznych, poza tym jest również opłacalny w tym celu.

1.Radar i czujniki samochodowe
2- Sprzęt mikrofalowy.
3Anteny stacji bazowej komórkowej
4. Etykiety identyfikacyjne (RFID)
5. Stacja 5G
6. Połączenia mikrofalowe punkt do punktu (P2P)
7. LNB® dla satelitów nadawców bezpośrednich

NT2poziom

Materiały obwodów wysokiej częstotliwości Rogers RT/duroid® są wypełnione pokrywkami kompozytowymi PTFE (nieprawidłowe szkło lub ceramika) do zastosowań w zakresie wysokiej niezawodności, lotnictwa i obrony.Typy RT/duroid mają długą historię w przemyśle w zakresie dostarczania materiałów o wysokiej niezawodności z dominującą wydajnościąTen rodzaj materiału ma kilka zalet:

1 Niskie straty elektryczne,
2Niska absorpcja wilgoci,
3Stabilna stała dielektryczna (Dk) w szerokim zakresie częstotliwości, oraz
4Niskie emisje gazu do zastosowań kosmicznych.

RO3000

Laminaty RO3000 to kompozyty PTFE wypełnione ceramiką przeznaczone do użytku w komercyjnych zastosowaniach mikrofalowych i RF.Laminaty z serii R03000 to materiały układowe o bardzo spójnych właściwościach mechanicznych niezależnie od wybranej stałej dielektrycznejZe względu na tę cechę przy projektowaniu płyt wielowarstwowych o różnych stałych dielektrycznychNie będzie problemów, jeśli w ogóle. Stała dielektryczna VS temperatura materiałów z serii RO3000 jest bardzo stabilna.Laminaty RO3000 są również dostępne w szerokim zakresie stałych dielektrycznych (3,0 do 10,2).

1. składniki RF mocowane na powierzchni,
2Antenny GPS, oraz
3- Wzmacniacze mocy.

RO4000

Laminaty i prepregi RO4000 posiadają korzystne właściwości, które są bardzo przydatne w układach mikrofalowych i przypadkach, w których potrzebna jest kontrolowana impedancja.Ta seria laminacji jest bardzo optymalizowana cenowo i jest również wytwarzana przy użyciu standardowych procesów FR4, co czyni ją odpowiednią do wielowarstwowych płyt PCBPonadto można go przetwarzać bez ołowiu. Laminaty z serii RO4000 oferują szeroki zakres stałych dielektrycznych (2.55-6.15) i są dostępne w wersjach UL 94 V-0 opóźniających płomień.Najpopularniejsze zastosowania są::

1. Czipy RFID,
2Wzmacniacze mocy,
3. Radary samochodowe, oraz
4- Czujniki.

TMM®
Laminaty mikrofalowe termorejestrowane Rogers TMM® zapewniają jednorodność stałej dielektrycznej, niski współczynnik cieplny stałej dielektrycznej (Dk) i współczynnik rozszerzenia cieplnego dopasowany do miedzi.Ze względu na ich elektryczną i mechaniczną stabilność, laminaty TMM o wysokiej częstotliwości są idealne do zastosowań wysokiej niezawodności w zakresie linii paskowej i mikropaskowej.

1. Szeroki zakres stałych dielektrycznych (Dks),
2Doskonałe właściwości mechaniczne, przepływ zimna i odporność na wkręcanie.
3Wyjątkowo niski współczynnik cieplny Dk,
4Współczynnik rozszerzenia termicznego odpowiedni do miedzi biorąc pod uwagę wysoką niezawodność pokrytych otworów,
5Dostępna miedź pokryta w większych formatach, umożliwiająca stosowanie standardowych procesów subtrakcji PCB,
6. brak uszkodzeń materiałów podczas procesów wytwarzania i montażu,
7. żywica termoodporna na niezawodne wiązanie drutu,
8Nie wymaga specjalistycznych technik produkcyjnych,
9Laminaty TMM 10 i 10i mogą zastąpić podłoże aluminiowe, oraz
10. zgodne z RoHS, przyjazne dla środowiska. Poniżej znajduje się tabela przedstawiająca właściwości różnych rodzajów materiałów PCB.
