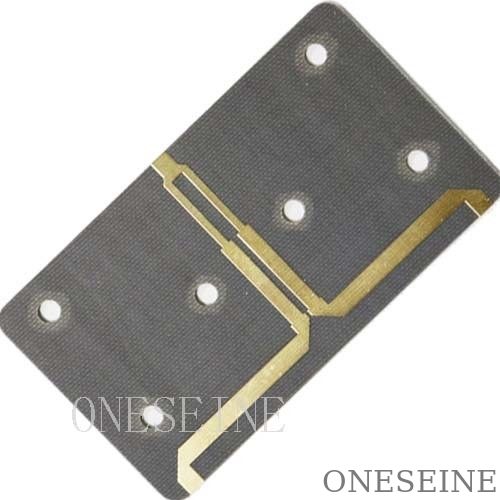

Wielowarstwowe płytki PCB Fr4 Rogers Materiały płytek drukowanych Produkcja
Podstawowe informacje:
Nazwa: Rogers wysokiej częstotliwości wytwarzanie płyt drukowanych
Materiał:Rogers 5880 0,787mm+Fr4
Warstwa:6
Wykończenie powierzchniowe:Złote
Masę miedzi:1OZ zewnętrzna,0.5OZ wewnętrzny
Gęstość końcowa:1.2cm
Zestaw plików: tak
Rozmiar PCB:8*7cm
Rodgers prototyp płytek drukowanych:
Mamy wystarczającą ilość surowców Rogersa na magazynie, takich jak Rogers 3003,3010,3006,4003,4350,4360,58806010 itp. Skontaktuj się ze mną jeśli masz jakieś wymagania dotyczące płyt drukowanych o wysokiej częstotliwości.
Jeśli mamy w magazynie, prototyp płytek drukowanych, czas dostawy wynosi 5 dni.
Jeśli nie macie ich na magazynie, prosimy o kontakt, a my odpowiemy na dokładny czas dostawy.
Dlaczego wybrałeś nas jako dostawcę płytek drukowanych?
Najlepszy rekord punktualności w przewozach
Największy zespół wsparcia
Ponad 800 aktywnych klientów
Pełna obsługa Rogersa w zakresie produkcji płyt PCB:
Specjalizujemy się w projektowaniu i produkcji różnych rodzajów płyt PCB FR4.W przypadku takich zastosowańPCB RF Rogers są zaprojektowane w celu zapewnienia wysokiej wydajności dla zastosowań częstotliwości radiowych i sygnałów.
Produkcja niskokosztowa
Kontrolowana impedancja
Zakres stałych dielektrycznych
Niski sygnał i utrata dielektryczna
Optymalizowane koszty i wysoka wydajność RF
Kompatybilne z obróbką lutowniczą bez ołowiu
Może być również stosowany w produkcji FR-4 i wielowarstwowych PCB
Wysoka przewodność cieplna i lepsze zarządzanie cieplą
Wielowarstwowe układy PCB
Układanie wielowarstwowego PCB odnosi się do układu i porządku warstw w konstrukcji PCB.,Specyficzna konfiguracja układu stack-up zależy od wymagań zastosowania i ograniczeń projektowych.Oto ogólny opis typowego wielowarstwowego układu PCB:
1Warstwy sygnału: Warstwy sygnału, znane również jako warstwy routingu, są miejscem, w którym znajdują się miedziane ślady, które przenoszą sygnały elektryczne.Liczba warstw sygnału zależy od złożoności obwodu i pożądanej gęstości PCBWarstwa sygnału jest zazwyczaj umieszczona pomiędzy płaszczyznami zasilania i uziemienia w celu poprawy integralności sygnału i zmniejszenia hałasu.
2Płyty zasilania i uziemienia: warstwy te zapewniają stabilne odniesienie dla sygnałów i pomagają rozdzielić zasilanie i uziemienie w całym PCB.Podczas gdy płaszczyzny naziemne służą jako ścieżki powrotne dla sygnałówUmieszczenie płaszczyzn zasilania i uziemienia obok siebie zmniejsza powierzchnię pętli i minimalizuje zakłócenia elektromagnetyczne (EMI) i hałas.
3Warstwy prepregowe: Warstwy prepregowe składają się z materiału izolacyjnego impregnowanego żywicą.Warstwy prepreg są zazwyczaj wykonane z żywicy epoksydowej wzmocnionej włóknem szklanym (FR-4) lub innych specjalistycznych materiałów.
4Warstwa rdzenia: Warstwa rdzenia jest centralną warstwą układu PCB i jest wykonana z stałego materiału izolacyjnego, często FR-4.Warstwa rdzeniowa może również obejmować dodatkową energię i poziomy naziemne.
5Warstwy powierzchniowe: Warstwy powierzchniowe są najsterniejszymi warstwami PCB i mogą być warstwami sygnału, płaszczyznami zasilania/ziemi lub ich połączeniem.Warstwy powierzchniowe zapewniają połączenie z komponentami zewnętrznymi, złącza i podłogi lutowe.
6Warstwa maski lutowej i warstwy żeliwa: Warstwa maski lutowej nakłada się na warstwy powierzchniowe w celu ochrony śladów miedzi przed utlenianiem i zapobiegania powstawaniu mostów lutowych podczas procesu lutowania.Warstwa jedwabnoprawna jest stosowana do oznakowania części, oznaczeń odniesienia oraz innych tekstów lub grafik, które ułatwiają montaż i identyfikację PCB.
Dokładna liczba i układ warstw w wielowarstwowym układzie PCB różnią się w zależności od wymagań projektowych.i warstwy sygnałówPonadto kontrolowane ślady impedancji i pary różnicowe mogą wymagać specjalnych układów warstw w celu osiągnięcia pożądanych właściwości elektrycznych.
Ważne jest, aby pamiętać, że konfiguracja stack-up powinna być starannie zaprojektowana, biorąc pod uwagę takie czynniki jak integralność sygnału, dystrybucja energii, zarządzanie cieplne,i możliwości wytwarzania, aby zapewnić ogólną wydajność i niezawodność wielowarstwowego PCB.
Istnieje kilka rodzajów wielowarstwowych płyt PCB, które są używane w różnych zastosowaniach.
Standardowe wielowarstwowe płytki PCB: Jest to najbardziej podstawowy rodzaj wielowarstwowych płytek PCB, zazwyczaj składających się z czterech do ośmiu warstw.Jest szeroko stosowany w ogólnych urządzeniach elektronicznych i aplikacjach, w których wymagana jest umiarkowana złożoność i gęstość.
High-Density Interconnect (HDI) PCB: PCB HDI są zaprojektowane tak, aby zapewniały większą gęstość komponentów i drobniejsze ślady niż standardowe wielowarstwowe PCB.które są przewodami o bardzo małej średnicy, które umożliwiają więcej połączeń w mniejszej przestrzeniPCB HDI są powszechnie stosowane w smartfonach, tabletach i innych kompaktowych urządzeniach elektronicznych.
Flex i Rigid-Flex PCB: tego typu wielowarstwowe płyty PCB łączą elastyczne i sztywne sekcje w jedną płytę.natomiast PCB sztywne i elastyczne zawierają zarówno elastyczne, jak i sztywne sekcjeUżywane są w zastosowaniach, w których PCB musi się zginać lub dostosować do określonego kształtu, na przykład w urządzeniach noszonych, sprzęcie medycznym i systemach lotniczych.
Sekwencyjna laminacja PCB: W sekwencyjnej laminacji PCB warstwy są laminowane razem w oddzielnych grupach, co umożliwia większą liczbę warstw.Ta technika jest stosowana, gdy duża liczba warstw, np. 10 lub więcej, są wymagane w przypadku złożonych projektów.
Metal Core PCB: Metal Core PCB mają warstwę metalu, zwykle aluminium lub miedzi, jako warstwę rdzenia.co sprawia, że nadają się do zastosowań wytwarzających znaczną ilość ciepła, takie jak oświetlenie LED o dużej mocy, oświetlenie samochodowe i elektronika mocy.
PCB RF/mikrofale: PCB RF (radiofrekwencyjne) i mikrofalowe są zaprojektowane specjalnie do zastosowań o wysokiej częstotliwości.Wykorzystują specjalistyczne materiały i techniki produkcyjne, aby zminimalizować utratę sygnałuPCB RF/Mikrofale są powszechnie stosowane w systemach komunikacji bezprzewodowej, systemach radarowych i komunikacji satelitarnej.
Wykorzystanie wielowarstwowych płyt PCB:
Wielowarstwowe płytki PCB mają zastosowanie w różnych gałęziach przemysłu i urządzeniach elektronicznych, w których wymagane są złożone obwody, wysoka gęstość i niezawodność.Niektóre powszechne zastosowania wielowarstwowych PCB obejmują::
Elektronika użytkowa: PCB wielowarstwowe są szeroko stosowane w urządzeniach elektronicznych konsumenckich, takich jak smartfony, tablety, laptopy, konsoli do gier, telewizory i systemy audio.Urządzenia te wymagają kompaktowych konstrukcji i połączeń o wysokiej gęstości, aby pomieścić liczne elementy.
Telekomunikacje: PCB wielowarstwowe odgrywają kluczową rolę w sprzęcie telekomunikacyjnym, w tym w routerach, przełącznikach, modemach, stacjach bazowych i infrastrukturze sieci.Umożliwiają one efektywne sterowanie sygnałem i ułatwiają szybką transmisję danych wymaganą w nowoczesnych systemach łączności.
Elektronika motoryzacyjna: Nowoczesne pojazdy zawierają szeroki zakres urządzeń elektronicznych do takich funkcji, jak sterowanie silnikiem, systemy infotainment, zaawansowane systemy wspomagania kierowcy (ADAS) i telematyka.Wielowarstwowe płytki PCB są używane do obsługi złożonych obwodów i zapewnienia niezawodnej wydajności w środowiskach motoryzacyjnych.
Sprzęt przemysłowy: PCB wielowarstwowe są wykorzystywane w sprzęcie przemysłowym, takim jak systemy sterowania, robotyka, systemy automatyki i maszyny produkcyjne.PCB zapewniają niezbędne połączenia między sobą do precyzyjnego sterowania i monitorowania procesów przemysłowych.
Przemysł lotniczy i obronny: Przemysł lotniczy i obronny opiera się na wielowarstwowych PCB do systemów avioniki, systemów radarowych, sprzętu komunikacyjnego, systemów sterowania i technologii satelitarnej.Te zastosowania wymagają wysokiej niezawodności, integralność sygnału i odporność na trudne warunki.
Urządzenia medyczne: Urządzenia i sprzęt medyczny, w tym narzędzia diagnostyczne, systemy obrazowania, urządzenia monitorowania pacjentów i instrumenty chirurgiczne, często wykorzystują wielowarstwowe PCB.PCB umożliwiają integrację złożonej elektroniki i pomagają w dokładnej i niezawodnej diagnostyce i leczeniu.
Elektronika energetyczna: wielowarstwowe płytki PCB są stosowane w elektrotechnice energetycznej, takich jak falowniki, konwertery, napędy silników i zasilanie.i efektywnego dystrybucji energii.
Systemy kontroli przemysłowej: PCB wielowarstwowe są wykorzystywane w systemach kontroli przemysłowej do kontroli procesów, automatyki fabryki i robotyki.Systemy te wymagają niezawodnych i wydajnych PCB, aby zapewnić precyzyjną kontrolę i monitorowanie procesów przemysłowych.
