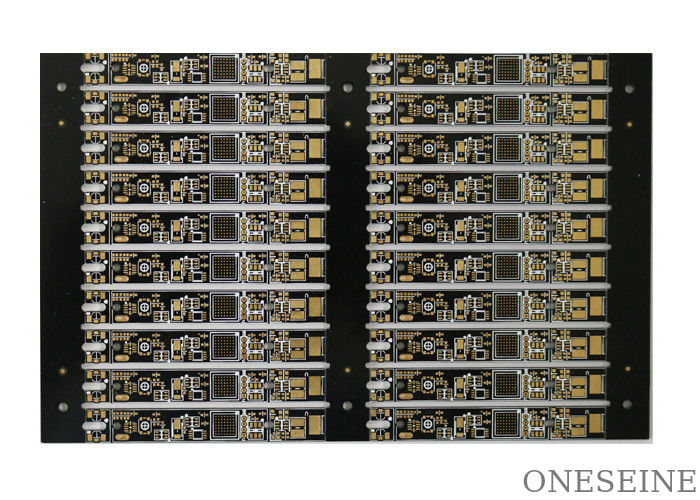

8 warstw płytek drukowanych Altium Wielowarstwowe usługi produkcyjne PCB
Podstawowe informacje:
Rozmiar deski: 16*15cm
Warstwa: 8-warstwowa płytka drukowana
Maska lutowa: czarna
Miedź: 2 oz
Materiał: FR4
Nazwa: 8-warstwowe wielowarstwowe wytwarzanie płyt PCB
Ślepa dziura i przewód wypełniony i zamknięty:tak
Min linia: 4 mil
Min otwór:0.25MM
Różnica między 4/6/8 warstwą PCB:
Ogólnie 4-warstwowe płytki: SIG→GND(PWR)→PWR(GND)→SIG
6 warstwy PCB mają 3 różne sposoby aranżacji
8 warstwy PCB mają 3 różne sposoby aranżacji, patrz poniżej:
Po pierwsze
1 Strona składowa sygnału 1, warstwa linii mikroprzewodu
2 Wnętrza warstwy linii mikroprzewodu sygnału 2
3 Ziemia
4 Sygnał 3 Warstwa linii linii prętowej
5 Sygnał 4 Warstwa linii linii prąciowej
6 Władza
7 sygnał 5 wewnętrzna warstwa linii mikroprzewodu
8 Warstwa linii mikrościankowej sygnału 6
Drugie
Z powodu zwiększenia warstwy odniesienia, przy dobrej wydajności EMI, warstwę sygnału charakterystycznej impedancji można dobrze kontrolować
1 Strona komponentów sygnału, warstwa linii mikrozwiń
2 Ziemia GND,Dobra zdolność absorpcji fal elektromagnetycznych
3 Warstwa linii linii sygnału
4 Moc PWR, a podstawowa formacja stanowi doskonałą absorpcję elektromagnetyczną
5 GND naziemne
6 Warstwa linii linii sygnału
7 Moc GND, z dużą impedancją zasilania
8 Warstwa linii linii sygnału
Po trzecie:
Najlepszy tryb układania, ponieważ zastosowanie wielowarstwowej płaszczyzny odniesienia podłoża ma bardzo dobrą zdolność absorpcji magnetycznej
1 Strona komponentów sygnału, warstwa linii mikrozwiń
2 Ziemia GND,Dobra zdolność absorpcji fal elektromagnetycznych
3 Warstwa linii linii sygnału
4 Moc PWR, a podstawowa formacja stanowi doskonałą absorpcję elektromagnetyczną
5 GND naziemne
6 Warstwa linii linii sygnału
7 Ziemia GND,Dobra zdolność absorpcji fal elektromagnetycznych
8 Warstwa linii linii sygnału
EMC tych rodzajów płyt obwodowych jest nadal duża różnica, jeśli jest to wersja wysokiej prędkości, a następnie rozważyć EMC, a następnie co najmniej 8 warstw, 4 warstwy sygnału,Zgodnie z sygnałem - ziemia - sygnał - ziemia - moc - sygnał - ziemia z aranżacji w celu podjęcia czterech warstw sygnału są linii sygnału dużych prędkości
Jak zaprojektować wielowarstwowe płytki PCB:
W celu wyboru konstrukcji z wielowarstwowych i stosu, trzeba zgodnie z liczbą sygnału na płytce obwodnej, gęstość urządzenia, gęstość PIN, częstotliwość sygnału,wielkość deski i wiele innych czynnikówIm większa liczba sieci sygnałowych, tym większa gęstość urządzenia, tym większa gęstość kodu PIN.Im wyższa częstotliwość sygnału, tym lepiej zaprojektować go w wielowarstwowej konstrukcji.Najlepiej jest upewnić się, że każda warstwa sygnału ma własną warstwę odniesienia dla dobrej wydajności EMI.
Wielowarstwowe układy PCB
Układanie wielowarstwowego PCB odnosi się do układu i porządku warstw w konstrukcji PCB.,Specyficzna konfiguracja układu stack-up zależy od wymagań zastosowania i ograniczeń projektowych.Oto ogólny opis typowego wielowarstwowego układu PCB:
1Warstwy sygnału: Warstwy sygnału, znane również jako warstwy routingu, są miejscem, w którym znajdują się miedziane ślady, które przenoszą sygnały elektryczne.Liczba warstw sygnału zależy od złożoności obwodu i pożądanej gęstości PCBWarstwa sygnału jest zazwyczaj umieszczona pomiędzy płaszczyznami zasilania i uziemienia w celu poprawy integralności sygnału i zmniejszenia hałasu.
2Płyty zasilania i uziemienia: warstwy te zapewniają stabilne odniesienie dla sygnałów i pomagają rozdzielić zasilanie i uziemienie w całym PCB.Podczas gdy płaszczyzny naziemne służą jako ścieżki powrotne dla sygnałówUmieszczenie płaszczyzn zasilania i uziemienia obok siebie zmniejsza powierzchnię pętli i minimalizuje zakłócenia elektromagnetyczne (EMI) i hałas.
3Warstwy prepregowe: Warstwy prepregowe składają się z materiału izolacyjnego impregnowanego żywicą.Warstwy prepreg są zazwyczaj wykonane z żywicy epoksydowej wzmocnionej włóknem szklanym (FR-4) lub innych specjalistycznych materiałów.
4Warstwa rdzenia: Warstwa rdzenia jest centralną warstwą układu PCB i jest wykonana z stałego materiału izolacyjnego, często FR-4.Warstwa rdzeniowa może również obejmować dodatkową energię i poziomy naziemne.
5Warstwy powierzchniowe: Warstwy powierzchniowe są najsterniejszymi warstwami PCB i mogą być warstwami sygnału, płaszczyznami zasilania/ziemi lub ich połączeniem.Warstwy powierzchniowe zapewniają połączenie z komponentami zewnętrznymi, złącza i podłogi lutowe.
6Warstwa maski lutowej i warstwy żeliwa: Warstwa maski lutowej nakłada się na warstwy powierzchniowe w celu ochrony śladów miedzi przed utlenianiem i zapobiegania powstawaniu mostów lutowych podczas procesu lutowania.Warstwa jedwabnoprawna jest stosowana do oznakowania części, oznaczeń odniesienia oraz innych tekstów lub grafik, które ułatwiają montaż i identyfikację PCB.
Dokładna liczba i układ warstw w wielowarstwowym układzie PCB różnią się w zależności od wymagań projektowych.i warstwy sygnałówPonadto kontrolowane ślady impedancji i pary różnicowe mogą wymagać specjalnych układów warstw w celu osiągnięcia pożądanych właściwości elektrycznych.
Ważne jest, aby pamiętać, że konfiguracja stack-up powinna być starannie zaprojektowana, biorąc pod uwagę takie czynniki jak integralność sygnału, dystrybucja energii, zarządzanie cieplne,i możliwości wytwarzania, aby zapewnić ogólną wydajność i niezawodność wielowarstwowego PCB.
Istnieje kilka rodzajów wielowarstwowych płyt PCB, które są używane w różnych zastosowaniach.
Standardowe wielowarstwowe płytki PCB: Jest to najbardziej podstawowy rodzaj wielowarstwowych płytek PCB, zazwyczaj składających się z czterech do ośmiu warstw.Jest szeroko stosowany w ogólnych urządzeniach elektronicznych i aplikacjach, w których wymagana jest umiarkowana złożoność i gęstość.
High-Density Interconnect (HDI) PCB: PCB HDI są zaprojektowane tak, aby zapewniały większą gęstość komponentów i drobniejsze ślady niż standardowe wielowarstwowe PCB.które są przewodami o bardzo małej średnicy, które umożliwiają więcej połączeń w mniejszej przestrzeniPCB HDI są powszechnie stosowane w smartfonach, tabletach i innych kompaktowych urządzeniach elektronicznych.
Flex i Rigid-Flex PCB: tego typu wielowarstwowe płyty PCB łączą elastyczne i sztywne sekcje w jedną płytę.natomiast PCB sztywne i elastyczne zawierają zarówno elastyczne, jak i sztywne sekcjeUżywane są w zastosowaniach, w których PCB musi się zginać lub dostosować do określonego kształtu, na przykład w urządzeniach noszonych, sprzęcie medycznym i systemach lotniczych.
Sekwencyjna laminacja PCB: W sekwencyjnej laminacji PCB warstwy są laminowane razem w oddzielnych grupach, co umożliwia większą liczbę warstw.Ta technika jest stosowana, gdy duża liczba warstw, np. 10 lub więcej, są wymagane w przypadku złożonych projektów.
Metal Core PCB: Metal Core PCB mają warstwę metalu, zwykle aluminium lub miedzi, jako warstwę rdzenia.co sprawia, że nadają się do zastosowań wytwarzających znaczną ilość ciepła, takie jak oświetlenie LED o dużej mocy, oświetlenie samochodowe i elektronika mocy.
PCB RF/mikrofale: PCB RF (radiofrekwencyjne) i mikrofalowe są zaprojektowane specjalnie do zastosowań o wysokiej częstotliwości.Wykorzystują specjalistyczne materiały i techniki produkcyjne, aby zminimalizować utratę sygnałuPCB RF/Mikrofale są powszechnie stosowane w systemach komunikacji bezprzewodowej, systemach radarowych i komunikacji satelitarnej.
Wykorzystanie wielowarstwowych płyt PCB:
Wielowarstwowe płytki PCB mają zastosowanie w różnych gałęziach przemysłu i urządzeniach elektronicznych, w których wymagane są złożone obwody, wysoka gęstość i niezawodność.Niektóre powszechne zastosowania wielowarstwowych PCB obejmują::
Elektronika użytkowa: PCB wielowarstwowe są szeroko stosowane w urządzeniach elektronicznych konsumenckich, takich jak smartfony, tablety, laptopy, konsoli do gier, telewizory i systemy audio.Urządzenia te wymagają kompaktowych konstrukcji i połączeń o wysokiej gęstości, aby pomieścić liczne elementy.
Telekomunikacje: PCB wielowarstwowe odgrywają kluczową rolę w sprzęcie telekomunikacyjnym, w tym w routerach, przełącznikach, modemach, stacjach bazowych i infrastrukturze sieci.Umożliwiają one efektywne sterowanie sygnałem i ułatwiają szybką transmisję danych wymaganą w nowoczesnych systemach łączności.
Elektronika motoryzacyjna: Nowoczesne pojazdy zawierają szeroki zakres urządzeń elektronicznych do takich funkcji, jak sterowanie silnikiem, systemy infotainment, zaawansowane systemy wspomagania kierowcy (ADAS) i telematyka.Wielowarstwowe płytki PCB są używane do obsługi złożonych obwodów i zapewnienia niezawodnej wydajności w środowiskach motoryzacyjnych.
Sprzęt przemysłowy: PCB wielowarstwowe są wykorzystywane w sprzęcie przemysłowym, takim jak systemy sterowania, robotyka, systemy automatyki i maszyny produkcyjne.PCB zapewniają niezbędne połączenia między sobą do precyzyjnego sterowania i monitorowania procesów przemysłowych.
Przemysł lotniczy i obronny: Przemysł lotniczy i obronny opiera się na wielowarstwowych PCB do systemów avioniki, systemów radarowych, sprzętu komunikacyjnego, systemów sterowania i technologii satelitarnej.Te zastosowania wymagają wysokiej niezawodności, integralność sygnału i odporność na trudne warunki.
Urządzenia medyczne: Urządzenia i sprzęt medyczny, w tym narzędzia diagnostyczne, systemy obrazowania, urządzenia monitorowania pacjentów i instrumenty chirurgiczne, często wykorzystują wielowarstwowe PCB.PCB umożliwiają integrację złożonej elektroniki i pomagają w dokładnej i niezawodnej diagnostyce i leczeniu.
Elektronika energetyczna: wielowarstwowe płytki PCB są stosowane w elektrotechnice energetycznej, takich jak falowniki, konwertery, napędy silników i zasilanie.i efektywnego dystrybucji energii.
Systemy kontroli przemysłowej: PCB wielowarstwowe są wykorzystywane w systemach kontroli przemysłowej do kontroli procesów, automatyki fabryki i robotyki.Systemy te wymagają niezawodnych i wydajnych PCB, aby zapewnić precyzyjną kontrolę i monitorowanie procesów przemysłowych.
