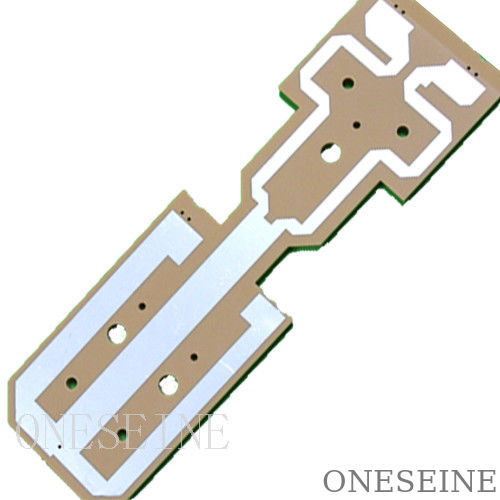

Rogers RO4003C Stała dielektryczna 0,762 mm Średnia strata Materiał PCB

Rodgers RO4003C Stała dielektryczna Średnia strata Materiał PCB

Szybkie szczegóły:

Materiał: Rogers 4003C

Rozmiar deski: 9*3 cm

Wykończenie powierzchniowe:Złote

Masę miedzi:1OZ

Liczba warstw:2

Maska lutowa:nie

Rogers RO4003C HIGH FREQUENCY PCB 2 warstwa 0,762 mm Grubość płytek drukowanych

Materiał do płytek Rogers 4003C w magazynie:

Rogers4003C: grubość 0,254 0.508,0.813,1.524) DK 3.38

Rogers4350B: grubość 0,254 0.508,0.762,1.524) DK 3.5

Rogers5880: grubość 0,254 0.508,0.762) DK 2.2

Rogers3003: grubość 0.127, 0.508,0.762,1.524) DK 3

Rogers3010: grubość ((0.635) DK 10.2

Rogers3206: grubość 0,635) DK 10.2

Rogers3035: grubość ((0,508) DK 3.5

Rogers6010: grubość 0.635,1.27) DK 10.2

Laminat Rogers 4003C:

Produkcja masowa zespołów obwodów mikrofalowych wymaga szybkich, niezawodnych i wydajnych metod mocowania dyskretnych komponentów mikrofalowych do płyty obwodów.Mogą one obejmować proste urządzenia dwukierunkowe, takie jak rezystory lub diodyTechniki wiązania stosowane w przypadku konwencjonalnych laminowanych szkła epoksydowego były stosowane z ograniczonym sukcesem w laminowanych na bazie PTFE.konwencjonalne parametry klasy szkła epoksydowego są ogólnie dopuszczalne dla laminatów wysokiej częstotliwości serii Rogers RO4000®Niniejsza notatka dotycząca zastosowania ma na celu przedstawienie ogólnego przewodnika do mocowania urządzenia do laminatów RT/duroid® i RO4000 o wysokiej częstotliwości.

RT/duroid Laminate Charakterystyka RT/duroid laminates to materiały PTFE wzmocnione włóknami szklanymi lub ceramiczne wypełnione PTFE.Wzmocnienie szklane lub ceramiczne zapewnia stabilność wymiarową i zwiększa twardość, ale laminacje sąPTFE jest raczej termoplastykiem niż żywicą termoodporną.Przy podwyższonych temperaturach podłoże łatwo deformuje się i przyjmuje stały zestawMetody mocowania ołowiu muszą zatem minimalizować ciśnienie na dielektryk, zwłaszcza przy podwyższonych temperaturach.

RO4000® Wysokofrekwencyjny Laminat Charakterystyki RO4350BTM i RO4003CTM laminaty o wysokiej częstotliwości to szkło wzmocnione węglowodorowe/ceramiczne materiały.system z żywicy termowytrzymałej o wysokiej zawartości, który ma Tg > 280 °C (536 °F)Wysokie Tg pomaga utrzymać właściwości rozszerzania w szerokim zakresie temperatur.

Laminaty wysokiej częstotliwości Rogers RO4003C

Typowe zastosowania

Wysoka niezawodność w dziedzinie lotnictwa i obrony

Szeroki zakres typowych i niekonwencjonalnych zastosowań mikrofalowych/RF

Standardowa stała dielektryczna:

3.38+-0.05

Standardowa grubość

RO4003C: 0,008 ‰ (0,203 mm), 0,012 (0,305 mm),

0.016?? ((0,406 mm), 0,020 ′′ (0,508 mm) 0,032 ′′ (0,813 mm), 0,060 ′′ (1,524 mm)

Standardowy rozmiar panelu

12 X 18 X (305 X 457 mm)

24 x 18 x (610 x 457 mm)

24 x 36 x 610 x 915 mm

48 x 36 x 1,224 x 915 mm

Standardowe pokrycie miedziane

1⁄2 oz. (17 μm) folii miedzi elektrodeponowanej (.5ED/.5ED)

1 oz. (35 μm) folii miedzi elektrodeponowanej (1ED/1ED)

2 oz. (70 μm) folii miedzi elektrodeponowanej (2ED/2ED)

Rodgers 4003C:

Jakie inne popularne materiały są używane do tworzenia PCB o wysokiej częstotliwości?

Oprócz materiałów Rogers PCB, istnieje kilka innych popularnych materiałów stosowanych do PCB o wysokiej częstotliwości.

Isola: Isola jest wiodącym producentem wysokowydajnych materiałów laminowanych i prepregowanych do płyt PCB.i Astra MT, które są specjalnie zaprojektowane do zastosowań o wysokiej częstotliwościMateriały izolacyjne zapewniają doskonałe właściwości elektryczne, niskie straty i wysoką niezawodność termiczną.

Taconic: Taconic jest znanym producentem materiałów PCB o wysokiej częstotliwości.wysoka przewodność cieplna, oraz dobrą stabilność mechaniczną, co czyni je odpowiednimi do zastosowań o wysokiej częstotliwości i mocy.

Arlon: Arlon specjalizuje się w wysokiej częstotliwości laminatów i prepregów do PCB.i dobra stabilność wymiarowa, dzięki czemu nadają się do zastosowań wymagających wysokiej częstotliwości.

Nelco: Nelco, spółka zależna Park Electrochemical Corp., oferuje szereg materiałów PCB o wysokiej częstotliwości.Materiały te mają niskie straty dielektryczne, wysoka temperatura przejścia szklanego i dobra stabilność wymiarowa, co czyni je odpowiednimi do szybkich zastosowań cyfrowych i RF.

Panasonic/Megtron: Panasonic i Megtron (linię produktów Panasonic) oferują wysokiej wydajności laminacje odpowiednie do płyt PCB o wysokiej częstotliwości.Megtron 6 i Megtron 7 są ich popularnymi materiałami, które zapewniają niską stratę, doskonałe właściwości elektryczne i wysoka niezawodność w zastosowaniach o wysokiej częstotliwości.

Ważne jest, aby zauważyć, że wybór materiałów do PCB o wysokiej częstotliwości zależy od specyficznych wymagań aplikacyjnych i rozważań projektowych.Współpraca z producentami PCB i dostawcami materiałów z doświadczeniem w projektowaniu urządzeń o wysokiej częstotliwości może pomóc w wyborze odpowiedniego materiału do konkretnego zastosowania.

Aplikacje PCB Rogers.

Ponadto, ponieważ obecnie rozwój technologii 5G szybko się rozwija,różne urządzenia wymagają PCB o wysokiej częstotliwości i PCB RF o wysokiej wydajności, które wymagają nie tylko niskiego hałasu elektrycznego, ale również niskiej straty sygnału. A materiał Rogers PCB jest doskonałym wyborem, aby dopasować się do cech technologicznych, poza tym jest również opłacalny w tym celu.

1.Radar i czujniki samochodowe
2- Sprzęt mikrofalowy.
3Antenny stacji bazowej komórkowej
4. Etykiety identyfikacyjne (RFID)
5. Stacja 5G
6. Połączenia mikrofalowe punkt do punktu (P2P)
7. LNB® dla satelitów nadawców bezpośrednich

NT1powtarzalność

Materiały obwodów wysokiej częstotliwości Rogers RT/duroid® są wypełnione pokrywkami kompozytowymi PTFE (nieprawidłowe szkło lub ceramika) do zastosowań w zakresie wysokiej niezawodności, lotnictwa i obronności.Typy RT/duroid mają długą historię w przemyśle w zakresie dostarczania materiałów o wysokiej niezawodności z dominującą wydajnościąTen rodzaj materiału ma kilka zalet:

1 Niskie straty elektryczne,
2Niska absorpcja wilgoci,
3Stabilna stała dielektryczna (Dk) w szerokim zakresie częstotliwości, oraz
4Niskie emisje gazu do zastosowań kosmicznych.

RO3000

Laminaty RO3000 to kompozyty PTFE wypełnione ceramiką przeznaczone do użytku w komercyjnych zastosowaniach mikrofalowych i RF.Laminaty z serii R03000 to materiały układowe o bardzo spójnych właściwościach mechanicznych niezależnie od wybranej stałej dielektrycznejZe względu na tę cechę przy projektowaniu płyt wielowarstwowych o różnych stałych dielektrycznychNie będzie problemów, jeśli w ogóle. Stała dielektryczna VS temperatura materiałów z serii RO3000 jest bardzo stabilna.Laminaty RO3000 są również dostępne w szerokim zakresie stałych dielektrycznych (3,0 do 10,2).

1. składniki RF mocowane na powierzchni,
2.anteny GPS, oraz
3- Wzmacniacze mocy.

RO4000

Laminaty i prepregi RO4000 posiadają korzystne właściwości, które są bardzo przydatne w układach mikrofalowych i przypadkach, w których potrzebna jest kontrolowana impedancja.Ta seria laminacji jest bardzo optymalizowana cenowo i jest również wytwarzana przy użyciu standardowych procesów FR4, co czyni ją odpowiednią do wielowarstwowych płyt PCBPonadto można go przetwarzać bez ołowiu. Laminaty z serii RO4000 oferują szeroki zakres stałych dielektrycznych (2.55-6.15) i są dostępne w wersjach UL 94 V-0 opóźniających płomień.Najpopularniejsze zastosowania są::

1. Czipy RFID,
2Wzmacniacze mocy,
3. Radary samochodowe, oraz
4- Czujniki.

TMM®
Laminaty mikrofalowe termorejestrowane Rogers TMM® zapewniają jednorodność stałej dielektrycznej, niski współczynnik cieplny stałej dielektrycznej (Dk) i współczynnik rozszerzenia cieplnego dopasowany do miedzi.Ze względu na ich elektryczną i mechaniczną stabilność, laminaty TMM o wysokiej częstotliwości są idealne do zastosowań wysokiej niezawodności w zakresie linii paskowej i mikropaskowej.

1. Szeroki zakres stałych dielektrycznych (Dks),
2Doskonałe właściwości mechaniczne, przepływ zimna i odporność na wkręcanie.
3Wyjątkowo niski współczynnik cieplny Dk,
4Współczynnik rozszerzenia termicznego odpowiedni do miedzi biorąc pod uwagę wysoką niezawodność pokrytych otworów,
5Dostępna miedź pokryta w większych formatach, umożliwiająca stosowanie standardowych procesów subtrakcji PCB,
6. brak uszkodzeń materiałów podczas procesów wytwarzania i montażu,
7. żywica termoodporna na niezawodne wiązanie drutu,
8Nie wymaga specjalistycznych technik produkcyjnych,
9Laminaty TMM 10 i 10i mogą zastąpić podłoże aluminiowe, oraz
10. zgodne z RoHS, przyjazne dla środowiska. Poniżej znajduje się tabela przedstawiająca właściwości różnych rodzajów materiałów PCB.
