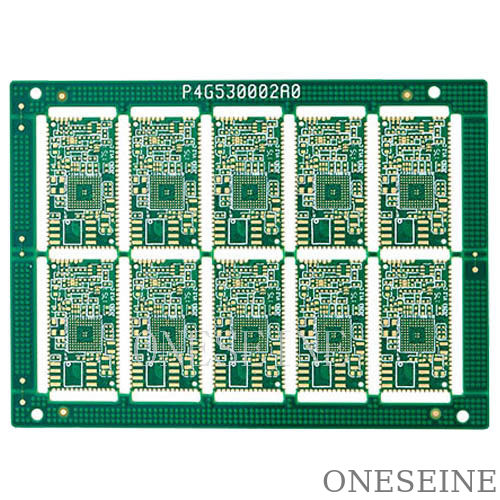

FR4 Materiał Niestandardowy PCB Wielowarstwowy 4 Warstwa Półdziura Bluetooth PCB Board

Niestandardowy płytka FR4 z materiału wielowarstwowego 4 warstwa półdziura Bluetooth

PCB na zamówienieSpecyfikacja:

Model: ONESEINE

Pochodzenie: Chiny

Min przestrzeni linii: 10 mil

Min. szerokość linii: 10 mil

Rozmiar deski: 2,8*1 cm

Warstwa: 4

Grubość deski: 1,2 mm

Folia miedziana: 35UM

Materiał: FR4

Parametry:

Zastosowane urządzenia do tworzenia płytek:

Wykorzystanie dostosowanych płyt PCB może się znacznie różnić w zależności od specyficznych wymagań i celu projektu.

1Elektronika użytkowa: Niestandardowe płytki PCB są szeroko stosowane w różnych urządzeniach elektronicznych konsumenckich, takich jak smartfony, tablety, laptopy, konsoli do gier, urządzenia noszone, sprzęt audio/wideo,i systemów domowej automatyki.

2Automatyzacja przemysłowa: dopasowane płytki PCB mają szerokie zastosowanie w systemach automatyzacji przemysłowej, w tym w programowalnych sterownikach logicznych (PLC), systemach sterowania silnikami, robotyce,systemy sterowania procesami, i przyrządów.

3Internet Rzeczy (IoT): Wraz z rosnącą popularnością Internetu Rzeczy, spersonalizowane płytki PCB odgrywają kluczową rolę w umożliwianiu łączności i inteligentnej funkcjonalności w urządzeniach Internetu Rzeczy, takich jak czujniki, uruchamiacze,bramki, i urządzeń krawędzi.

4Elektronika motoryzacyjna: PCB na zamówienie są stosowane w różnych zastosowaniach motoryzacyjnych, w tym w jednostkach sterujących silnikiem (ECU), systemach infotainment, zaawansowanych systemach wspomagania kierowcy (ADAS),systemy nawigacyjne, oraz moduły sterujące oświetleniem.

5Urządzenia medyczne: Zindywidualizowane PCB są niezbędne w urządzeniach medycznych, takich jak systemy monitorowania pacjentów, sprzęt diagnostyczny, systemy obrazowania, urządzenia implantowane i urządzenia medyczne do noszenia.

6PCB zaprojektowane do zastosowań lotniczych wymagają wysokiej niezawodności, wytrzymałości i przestrzegania rygorystycznych standardów jakości.systemy łączności satelitarnej, systemy radarowe i sprzęt wojskowy.

7Odnawialne źródła energii: Zindywidualizowane płytki PCB są wykorzystywane w systemach energii odnawialnej, takich jak falowniki słoneczne, systemy sterowania turbinami wiatrowymi, systemy monitorowania energii i systemy zarządzania bateriami.

8Badania i rozwój: PCB na zamówienie są często wykorzystywane w projektach badawczo-rozwojowych w różnych dziedzinach, w tym w prototypowaniu nowych urządzeń elektronicznych, układach eksperymentalnych,i projekty dowodu koncepcji.

To tylko kilka przykładów, a zastosowania dopasowanych płyt PCB nie ograniczają się do tych obszarów.i dostosowanie pozwala na zoptymalizowaną wydajność, integracji i funkcjonalności dostosowanych do szczególnych wymagań.

Aby zaprojektować niestandardowy PCB, musisz wykonać następujące ogólne kroki:

Projektowanie schematyczne: tworzenie schematycznego schematu obwodów za pomocą oprogramowania do projektowania płyt PCB.rezystoryJeśli masz już schemat, możesz pominąć ten krok.

1,PCB Layout Design: Po zakończeniu schematu, trzeba będzie utworzyć fizyczny układ PCB.Obejmuje to umieszczenie komponentów na tablicy i ścieżek routingu do połączenia ich zgodnie z schematycznymRozważ czynniki takie jak umieszczenie komponentów dla optymalnego przepływu sygnału, potencjał i poziomy naziemne oraz wszelkie ograniczenia mechaniczne.

2Umieszczenie komponentów: starannie umieszczaj komponenty na układzie PCB, biorąc pod uwagę takie czynniki jak integralność sygnału, zarządzanie cieplne i ograniczenia przestrzenne.Zapewnienie odpowiednich odstępów między elementami i przestrzeganie wytycznych projektowych dla każdego elementu.

Routing: ustalenie połączeń między komponentami poprzez routing śladów na PCB. zwrócić uwagę na integralność sygnału, kontroli impedancji i unikanie sygnału krzyżówki. użyć odpowiednich szerokości śladów, przewodów,i warstwy stacking-up, aby spełnić wymagania projektowe.

3,Przegląd zasad projektowania (DRC): Wykonaj kontrolę zasad projektowania, aby upewnić się, że układ PCB jest zgodny z ograniczeniami produkcyjnymi i montażowymi.Ten krok pomaga zidentyfikować błędy lub naruszenia jak naruszenia uprawnień, niepołączonych sieci lub nakładających się elementów.

Tworzenie plików Gerber: wygenerowanie niezbędnych plików Gerber z oprogramowania do projektowania PCB.żelazny, pliki wiertnicze, i więcej.

4Wytwarzanie płyt PCB: Wyślij pliki Gerber do producenta lub producenta płyt PCB, aby wyprodukował fizyczny płytę PCB. Wybierz producenta, który odpowiada Twoim wymaganiom pod względem jakości, kosztów,i czas obrotuNależy podać dodatkowe specyfikacje, takie jak rodzaj materiału, grubość płyty, wykończenie powierzchni i ilość.

5Zgromadzenie PCB: po otrzymaniu wytworzonych PCB można przejść do etapu montażu.Możesz zrobić to sam, jeśli masz niezbędne umiejętności i sprzęt lub zlecić to usłudze montażu PCB.

Ważne jest, aby pamiętać, że projektowanie niestandardowego PCB wymaga znajomości elektroniki, zasad projektowania PCB i biegłości w oprogramowaniu do projektowania PCB.może być pomocne skonsultowanie się z doświadczonym inżynierem lub współpraca z profesjonalną firmą zajmującą się projektowaniem PCB.

Jeśli masz jakieś konkretne wymagania lub pytania podczas procesu projektowania, nie wahaj się poprosić o pomoc.
