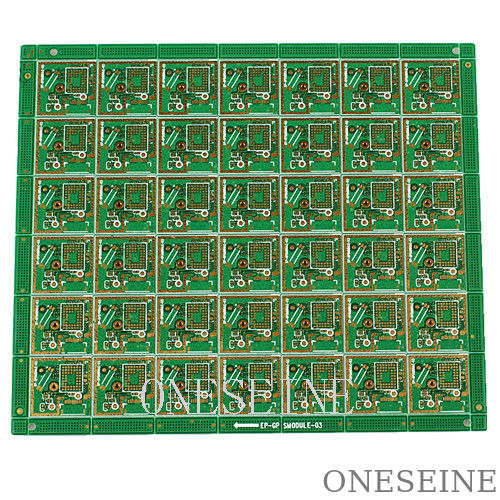

Rogers 4350 5.8G Sensor PCB Rigid Radar Board Service Fabrication

Rogers 4350 5.8G Sensor PCB Rigid Radar Board Service Fabrication

Krótkie szczegóły

Miejsce pochodzenia: Shenzhen, Chiny (kontynent)

Materiał podstawowy: RO4350B

Gęstość miedzi:0.5 oz - 2.0 oz

Grubość deski:00,4 mm - 5,0 mm

Min. Rozmiar dziury:6ml

Min. szerokość linii: 3 mil

Min. Odległość linii: 3 mil.

Wykończenie powierzchniowe: ENIG, srebrne zanurzenie, cynowe zanurzenie, OSP

PP:Rogers 4450F, Domestic- ((25FR), Domestic- ((RF-27), Domestic- ((6700)

Kolor maski lutowniczej: Zielony, Biały, Niebieski, Czarny, Czerwony, Żółty

Kolor jedwabniczy:biały, czarny, żółty

Wprowadzenie:

Płyty o wysokiej częstotliwości zazwyczaj używają laminacji włókna szklanego FR4, ale także całej epoksydowej tkaniny szklannej, bardziej jednolity kolor całej płyty PCB, jasny.Gęstość większa niż w przypadku płyty PCB o niskiej częstotliwości

Wysokofrekwencyjne urządzenia elektroniczne są trendem rozwojowym, zwłaszcza w rozwijających się sieciach bezprzewodowych, komunikacji satelitarnej i produktach informacyjnych o wysokiej prędkości i wysokiej częstotliwości,i produktów łączności głosowej do dużej pojemności i szybkiego przesyłania bezprzewodowych, wideo i normalizacji danych.

Dlatego rozwój produktów nowej generacji wymaga wysokiej częstotliwości, systemów satelitarnych,stacje bazowe telefonów komórkowych i inne produkty komunikacyjne otrzymane muszą być stosowane do płyt obwodowych o wysokiej częstotliwości, a nieunikniony szybki rozwój w nadchodzących latach, będzie dużym zapotrzebowaniem na płyty o wysokiej częstotliwości.

Materiał:

(1) Stała dielektryczna (Dk) musi być mała i bardzo stabilna, zazwyczaj im mniejsza, tym lepsza prędkość przenoszenia sygnału

(2) Utrata dielektryczna (Df) musi być niewielka, co wpływa głównie na jakość transmisji sygnału, im mniejsza utrata dielektryczna, tym mniejsza utrata sygnału

(3) Zgodne z współczynnikiem rozszerzania cieplnego miedzi

(4) Niska absorpcja wody, wysoka absorpcja wody wpłynie na stałą dielektryczną i utratę dielektryczną w czasie wilgoci.

(5) Inne właściwości odporności na ciepło, odporność chemiczna, wytrzymałość uderzeniowa, wytrzymałość na łuszczenie itp. muszą być również dobre.

Lampa indukcyjna/czujnik wykorzystuje importowaną technologię i konstrukcję obwodu MCU, aktywny rodzaj pracy w podczerwieni, ma dobrą stabilność, silne właściwości antyinterferencyjne, z dekodowaniem w podczerwieni,szeroko stosowane w wymagających zastosowaniach handlowych i przemysłowychJest to nowa generacja zielonych oświetlenia oszczędzających energię.

Z światłami przełącznika kontroli indukcyjnej, nie trzeba obsługiwać ręcznie, na przykład sterowanie głosowe, sterowanie światłem, sterowanie temperaturą itp. wszystkie należą do lampy indukcyjnej

Wykorzystanie aktywnej technologii podczerwieni, zintegrowane kodek uruchomienia, dekodyzowanie otrzymywane wyjście sterowania, czyniąc potężne z 8-bitowym mikrokontrolerem, przy użyciu chipa poziomu przemysłowego, pojemność obciążenia,silna zdolność przeciwzablokowania, nadaje się do każdego miejsca. Może automatycznie włączać oświetlenie i automatycznie wyłączać je po opuszczeniu przez ludzi, eliminuje ludzkie marnotrawstwo energii i wydłuża żywotność energii elektrycznej,wygodne zabezpieczenie w jednej z funkcji.

To w rzeczywistości automatyczny obwód sterowania przełączaniem

NT1powtarzalność

Materiały obwodów wysokiej częstotliwości Rogers RT/duroid® są wypełnione pokrywkami kompozytowymi PTFE (nieprawidłowe szkło lub ceramika) do zastosowań w zakresie wysokiej niezawodności, lotnictwa i obronności.Typy RT/duroid mają długą historię w przemyśle w zakresie dostarczania materiałów o wysokiej niezawodności z dominującą wydajnościąTen rodzaj materiału ma kilka zalet:

1 Niskie straty elektryczne,
2Niska absorpcja wilgoci,
3Stabilna stała dielektryczna (Dk) w szerokim zakresie częstotliwości, oraz
4Niskie emisje gazu do zastosowań kosmicznych.

RO3000

Laminaty RO3000 to kompozyty PTFE wypełnione ceramiką przeznaczone do użytku w komercyjnych zastosowaniach mikrofalowych i RF.Laminaty z serii R03000 to materiały układowe o bardzo spójnych właściwościach mechanicznych niezależnie od wybranej stałej dielektrycznejZe względu na tę cechę przy projektowaniu płyt wielowarstwowych o różnych stałych dielektrycznychNie będzie problemów, jeśli w ogóle. Stała dielektryczna VS temperatura materiałów z serii RO3000 jest bardzo stabilna.Laminaty RO3000 są również dostępne w szerokim zakresie stałych dielektrycznych (3,0 do 10,2).

1. składniki RF mocowane na powierzchni,
2.anteny GPS, oraz
3- Wzmacniacze mocy.

RO4000

Laminaty i prepregi RO4000 posiadają korzystne właściwości, które są bardzo przydatne w układach mikrofalowych i przypadkach, w których potrzebna jest kontrolowana impedancja.Ta seria laminacji jest bardzo optymalizowana cenowo i jest również wytwarzana przy użyciu standardowych procesów FR4, co czyni ją odpowiednią do wielowarstwowych płyt PCBPonadto można go przetwarzać bez ołowiu. Laminaty z serii RO4000 oferują szeroki zakres stałych dielektrycznych (2.55-6.15) i są dostępne w wersjach UL 94 V-0 opóźniających płomień.Najpopularniejsze zastosowania są::

1. Czipy RFID,
2Wzmacniacze mocy,
3. Radary samochodowe, oraz
4- Czujniki.

TMM®
Laminaty mikrofalowe termorejestrowane Rogers TMM® zapewniają jednorodność stałej dielektrycznej, niski współczynnik cieplny stałej dielektrycznej (Dk) i współczynnik rozszerzenia cieplnego dopasowany do miedzi.Ze względu na ich elektryczną i mechaniczną stabilność, laminaty TMM o wysokiej częstotliwości są idealne do zastosowań wysokiej niezawodności w zakresie linii paskowej i mikropaskowej.

1. Szeroki zakres stałych dielektrycznych (Dks),
2Doskonałe właściwości mechaniczne, przepływ zimna i odporność na wkręcanie.
3Wyjątkowo niski współczynnik cieplny Dk,
4Współczynnik rozszerzenia termicznego odpowiedni do miedzi biorąc pod uwagę wysoką niezawodność pokrytych otworów,
5Dostępna miedź pokryta w większych formatach, umożliwiająca stosowanie standardowych procesów subtrakcji PCB,
6. brak uszkodzeń materiałów podczas procesów wytwarzania i montażu,
7. żywica termoodporna na niezawodne wiązanie drutu,
8Nie wymaga specjalistycznych technik produkcyjnych,
9Laminaty TMM 10 i 10i mogą zastąpić podłoże aluminiowe, oraz
10. zgodne z RoHS, przyjazne dla środowiska. Poniżej znajduje się tabela przedstawiająca właściwości różnych rodzajów materiałów PCB.
