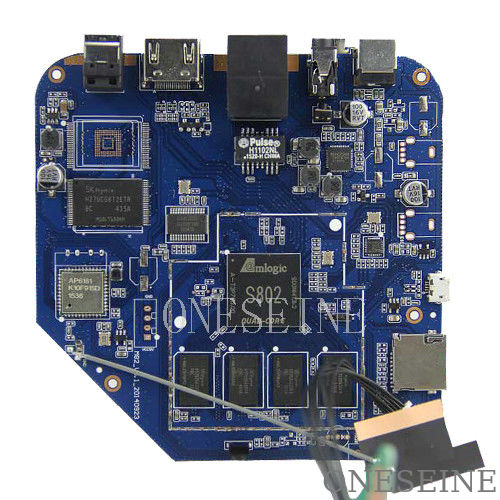

Zbiór Fr4 PCB na zamówienie Produkcja i montaż PCB medycznych

Najlepsza wysokiej jakości usługa montażu Fr4 PCB w pobliżu mnie

Szybki szczegół:

Artykuły i wymagania dotyczące PCB, PCBA:

BOM (Bill of Materials) z oznaczeniami odniesienia: opis części, nazwa producenta i numer części.

Pliki PCB Gerbera.

rysunek produkcji PCB i rysunek montażu PCBA.

Procedury badania.

Wszelkie ograniczenia mechaniczne, takie jak wymagania dotyczące wysokości montażu

Wymóg techniczny:

Profesjonalna technologia montażu powierzchniowego i lutowania przez otwory

Różne rozmiary, takie jak 1206, 0805, 0603 komponentów SMT technologii

Technologia ICT (Test w obwodzie), FCT (Test w obwodzie funkcjonalnym)

Zestaw PCB z homologacją UL, CE, FCC, RoHS

Technologia powracania gazu azotowego do lutowania dla SMT

Wysoki standard linii montażowej SMT i lutowni

Pojemność technologii umieszczania płyt o wysokiej gęstości połączonych ze sobą

Główne urządzenia produkcyjne PCBA (8 SMT LINE 3DIP LINE)

Wymagania dotyczące:

Co możemy dla ciebie zrobić?

Usługa EMS-elektroniczna produkcja

Zaopatrzenie w PCB i układ

Zgromadzenie PCB na SMT, BGA i DIP

Kosztowo efektywne pozyskiwanie komponentów

Szybki prototyp i produkcja masowa

Zgromadzenie budowy pudełka

Wsparcie techniczne

Badania ((światło rentgenowskie, grubość pasty 3D, ICT, AOI i badania funkcjonalne)

Logistyka i obsługa posprzedażna

Proces montażu PCB obejmuje zazwyczaj następujące etapy:

Zakup komponentów: Wymagane komponenty elektroniczne są pozyskiwane od dostawców.

Wytwarzanie płyt PCB: Gołe płyty PCB są wytwarzane przy użyciu specjalistycznych technik, takich jak etycja lub drukowanie.PCB są zaprojektowane z miedzianymi śladami i podkładkami do ustanowienia połączeń elektrycznych między komponentami.

Umieszczanie komponentów: Automatyczne maszyny, zwane maszynami pick-and-place, są używane do precyzyjnego umieszczania komponentów montażu powierzchniowego (komponentów SMD) na płytce PCB.Te maszyny mogą obsługiwać dużą liczbę komponentów z precyzją i szybkością.

Lutowanie: Po umieszczeniu komponentów na płytce PCB, lutowanie jest wykonywane w celu ustanowienia połączeń elektrycznych i mechanicznych.Metoda ta polega na nałożeniu pasty lutowej na PCBPCB jest następnie podgrzewany w piecu z powrotem, powodując topnienie lutowania i tworzenie połączeń między komponentami a PCB.Metoda ta jest zazwyczaj stosowana w przypadku elementów z otworamiPCB jest przeprowadzane przez falę stopionej lutowni, która tworzy połączenia lutownicze na dolnej stronie płyty.

Inspekcja i badanie: Po lutowaniu zmontowane PCB poddawane są kontroli w celu sprawdzenia wad, takich jak mosty lutowe lub brakujące elementy.Automatyczne maszyny do kontroli optycznej (AOI) lub ludzcy inspektorzy wykonują ten krokMożna również przeprowadzić badania funkcjonalne w celu zapewnienia, że PCB działa zgodnie z przeznaczeniem.

Zgromadzenie końcowe: po przejściu kontroli i badań PCB mogą zostać zintegrowane z produktem końcowym, co może obejmować dodatkowe etapy montażu, takie jak mocowanie złączy, kabli, obudowy,lub innych elementów mechanicznych.

Oto kilka dodatkowych szczegółów dotyczących montażu PCB:

Technologia montażu powierzchniowego (SMT): Komponenty montażu powierzchniowego, znane również jako komponenty SMD (Surface Mount Device), są szeroko stosowane w nowoczesnym montażu płyt PCB.Komponenty te mają niewielkie ślady i są zamontowane bezpośrednio na powierzchni PCBKomponenty SMT są zazwyczaj umieszczane przy użyciu zautomatyzowanych maszyn pick-and-place, które mogą obsługiwać komponenty o różnych rozmiarach i kształtach.

Technologia otworu (THT): Komponenty otworu mają przewody, które przechodzą przez otwory w PCB i są lutowane po przeciwnej stronie.składniki z otworami przepustowymi są nadal stosowane w niektórych zastosowaniachLutowanie falowe jest powszechnie stosowane do lutowania elementów z otworami.

Zgromadzenie technologii mieszanej: Wiele płyt PCB zawiera połączenie elementów do montażu powierzchniowego i elementów do otworu, zwanych zgromadzeniem technologii mieszanej.Umożliwia to równowagę pomiędzy gęstością komponentów a wytrzymałością mechaniczną, a także komponentów, które nie są dostępne w opakowaniach do montażu powierzchniowego.

Prototyp kontra produkcja masowa: montaż PCB może być wykonywany zarówno w przypadku prototypu, jak i serii produkcji.koncentruje się na budowie niewielkiej liczby płyt do celów testowania i walidacjiZ drugiej strony, produkcja masowa może wymagać ręcznego umieszczania elementów i technik lutowania.wymaga szybkich zautomatyzowanych procesów montażu w celu osiągnięcia efektywnej i opłacalnej produkcji dużych ilości PCB.

Projektowanie do produkcji (DFM): zasady DFM stosuje się podczas fazy projektowania PCB w celu optymalizacji procesu montażu.i odpowiednie dopuszczenia pomagają zapewnić efektywne montaż, zmniejszyć wady produkcyjne i zminimalizować koszty produkcji.

Kontrola jakości: Kontrola jakości jest integralną częścią montażu PCB.,w celu wykrycia wad, takich jak mosty lutowe, brakujące komponenty lub nieprawidłowe orientacje.

Zgodność z przepisami RoHS: Dyrektywy o ograniczeniu stosowania substancji niebezpiecznych (RoHS) ograniczają stosowanie niektórych niebezpiecznych materiałów, takich jak ołów, w produktach elektronicznych.Procesy montażu PCB zostały dostosowane do przepisów RoHS, przy użyciu bezłowiowych technik lutowania i komponentów.

Outsourcing: montaż PCB może być outsourcowany do wyspecjalizowanych producentów kontraktowych (CM) lub dostawców usług produkcyjnych elektronicznych (EMS).Outsourcing umożliwia firmom wykorzystanie wiedzy fachowej i infrastruktury dedykowanych obiektów montażowych, które mogą przyczynić się do obniżenia kosztów, zwiększenia zdolności produkcyjnych oraz dostępu do specjalistycznego sprzętu lub wiedzy specjalistycznej.
