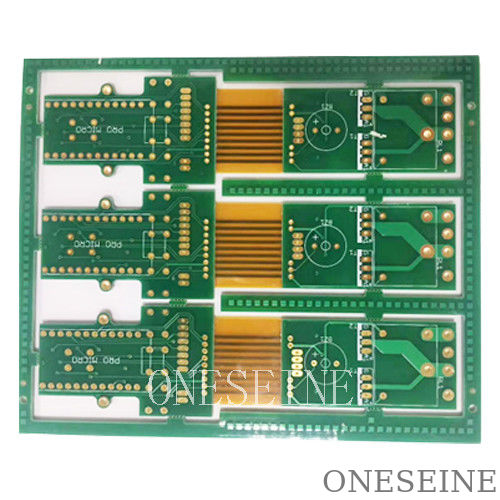

Zielony Żółty Szybki Zwrot Sztywny Flex Pcb Do użytku medycznego 8 Warstwa Pcb Producent

8 warstwy wielowarstwowe szybki obrót sztywne elastyczne płytki drukowane PCB

Podstawowe informacje:

Warstwa:8

Materiał: poliamid dla części elastycznej, Fr4 dla części sztywnej

Wykończenie powierzchniowe:HASL dla części sztywnej, złoto zanurzające dla części elastycznej

Gęstość: 0,2 mm

Grubość miedzi: 0,5 OZ

Maska lutowa:Zielona dla części sztywnej, pokrywa dla części elastycznej

Kolor jedwabnego ekranu: biały

Szczegóły opakowania: opakowanie kartonowe, opakowanie próżniowe, opakowanie antystatyczne

Nazwa: wielowarstwowy producent płyt drukowanych sztywno-lękowych o 8 warstwach

Wielowarstwowe PCB sztywne i elastyczne:

wykończenie powierzchni złota twardego wielowarstwowe tworzenie sztywnych płytek płytkowych elastycznych

1.Rozmiar FPC, projekt FPC

2.Wyrób PCB o wysokiej trudności ((1-38 warstw płyt)

3.oferować wszystkie elementy elektryczne

4.ISO9001/TS16949/ROHS

5Czas dostawy PCB: 5-10 dni

Dowiedz się więcej o naszych prototypowych i produkcyjnych usługach produkcji płyt PCB elastycznych i sztywnych.ilości PCB elastycznych i elastycznych wytworzonych przy wiodących w branży szybkich czasach realizacji PCB sztywnych i elastycznych oraz PCB o wysokiej gęstości połączeń (HDI).

Jesteśmy jednym z chińskich dostawców PCB dla sztywnych i elastycznych PCB.

Zalety PCB sztywnych i elastycznych

Zalety płyt Flex PCB w porównaniu z ogólnymi płytami PCB:
1Lekkie.
2Ten cienkie dielektryczne
3Krótka trasa transmisji
4. przewodzący małą otwór
5. Im mniej hałasu, tym większa niezawodność
Płyty elastyczne w porównaniu z plackami twardymi:
1Z flex, trójwymiarowe okablowanie, zmieniając kształt ograniczeń przestrzennych.
2Wysoka odporność na temperaturę, płomień.
3. składane bez wpływu na funkcję transmisji sygnału.
4. aby zapobiec zakłóceniom elektrostatycznym.
5Zmiana chemiczna i stabilność, stabilność, niezawodny wysoki.
6. sprzyjają projektowaniu powiązanych produktów, pracy montażowej i zmniejszają błędy oraz poprawiają żywotność danych produktów.
7Umożliwienie zmniejszenia objętości aplikacji, znacznego zmniejszenia masy, zwiększenia funkcjonalności i zmniejszenia kosztów.

Wykorzystanie wielowarstwowych sztywnych płyt PCB

wysokiej klasy słuchawki Bluetooth (dla wymagań dotyczących odległości transmisji sygnału);

sprzęt inteligentnego zużycia;

robot;

bezzałogowe pojazdy powietrzne;

wyświetlacz powierzchni;

wysokiej klasy sprzęt przemysłowy;

satelitarny lotnictwo kosmiczne i inne dziedziny

Z inteligentnymi urządzeniami w kierunku wysoko zintegrowanego, lekkiego, zorientowanego na małe i przemysłowego 4.0 na spersonalizowaną produkcję nowych wymagań.Miękka i twarda płytka z doskonałymi właściwościami fizycznymi, będzie w stanie świecić w najbliższej przyszłości.

Co to są sztywne i elastyczne płyty PCB:

Twardo elastyczne płyty PCB, tj. płyty elastycznych obwódów i sztywne płyty obwodowe, poprzez ciśnienie i inne procesy,zgodnie z odpowiednimi wymaganiami procesu razem tworzą charakterystykę FPC i charakterystykę PCB płyty obwodówW przeszłości dwie płyty twardych były łączone przez płytę elastyczną i złącze.Płyty elastyczne mogą być wytwarzane bezpośrednio między dwoma płytami twardymi w fabryce płyt drukowanych (PCB), eliminując w ten sposób proces monitorowania.W produkcie końcowym dla cienkiej i lekkiej pod wymaganiami płyty miękkiej i miękkiej i twardej kombinacji zakres zastosowania będzie szeroki.

Z powodu bardziej funkcjonalnych wymogów, takich jak procesor tekstu potężny,wysyłanie i odbieranie poczty elektronicznej, cyfrowe kamery piksele, aby zwiększyć telefon komórkowy twardy i miękki płytki, aby zwiększyć zastosowanie statycznej i dynamicznej można połączyć z miękkim i twardym płytki projektowania, przyszłość z telewizorem cyfrowym,Mikroprojektory, funkcja mapy do wzmocnienia funkcji telefonów komórkowych, miękka i twarda tablica jest związana z całą maszyną, modułowe aplikacje.

Jednostronne układy PCB elastyczne

Jednostronne układy elastyczne mają jedną warstwę przewodzącą wykonaną z metalu lub przewodzącego (zapełnionego metalem) polimeru na elastycznej folii dielektrycznej.Funkcje końcowe komponentów są dostępne tylko z jednej stronyMożna tworzyć otwory w folii bazowej, aby umożliwić przejście przewodów komponentów do połączenia, zwykle przez lutowanie.Jednostronne obwody elastyczne mogą być wytwarzane z lub bez takich powłok ochronnych, jak warstwy pokrycia lub powłoki pokrycia, jednakże najczęstszą praktyką jest stosowanie powłoki ochronnej nad obwodami.Rozwój urządzeń montowanych na powierzchni na rozpylanych foliach przewodzących umożliwił produkcję przezroczystych folii LED, który jest stosowany w szkle LED, ale także w elastycznych kompozytach oświetleniowych samochodowych

Obwody płytek płytkowych z dwustronnym układem elastycznym

Obwody elastyczne dwustronne to obwody elastyczne z dwiema warstwami przewodników.chociaż pokryte przez otwór odmiany jest znacznie bardziej powszechneW przypadku, gdy układ jest wykonany bez przewodu i połączenia są dostępne tylko z jednej strony, jest on określony jako "typ V (5) " zgodnie ze specyfikacjami wojskowymi.To nie jest powszechna praktyka, ale to opcja.Ze względu na przełożony otwór, końcówki dla elementów elektronicznych są przewidziane po obu stronach obwodu, umożliwiając w ten sposób umieszczenie elementów po obu stronach.W zależności od wymagań projektowych, obustronne obwody elastyczne mogą być wytwarzane z warstwą ochronną na jednej, obu lub żadnej stronie ukończonego obwodu, ale najczęściej są produkowane z warstwą ochronną po obu stronach.Jedną z głównych zalet tego typu podłoża jest to, że umożliwia bardzo łatwe połączenia krzyżowe.Wiele jednobocznych obwodów jest zbudowanych na podłożu dwustronnym tylko dlatego, że mają jedno z dwóch połączeń krzyżowychPrzykładem tego zastosowania jest obwód łączący płytę myszową z płytą główną laptopa.z wyłączeniem bardzo małego połączenia krzyżowego, które wykorzystuje drugą stronę podłoża

Obwody wielowarstwowe z płaszczyznami flex PCB

Obwody elastyczne posiadające trzy lub więcej warstw przewodników są znane jako wielowarstwowe obwody elastyczne.chociaż nie jest to wymóg definicji, ponieważ możliwe jest zapewnienie otworów do dostępu do funkcji niższego poziomu obwoduWarstwy wielowarstwowego układu elastycznego mogą być lub nie być ciągle laminowane w całej konstrukcji z oczywistym wyjątkiem obszarów zajmowanych przez pokryte otwory.Praktyka laminowania niespójnego jest powszechna w przypadkach, gdy wymagana jest maksymalna elastycznośćW celu osiągnięcia tego, pozostawiając niezwiązane obszary, w których ma nastąpić gięcie lub gięcie.

Obwody z twardymi i elastycznymi płytami PCB

Obwody sztywne i elastyczne to obwody elastyczne o konstrukcji hybrydowej składające się z sztywnych i elastycznych podłożeń, które są razem laminowane w jedną strukturę.Nie należy mylić układów sztywnych z twardymi konstrukcjami elastycznymi, które są po prostu obwodami elastycznymi, do których mocowany jest wzmacniacz, który lokalnie podtrzymuje ciężar komponentów elektronicznych.Sztywniony lub zwyrodniony obwod może mieć jedną lub więcej warstw przewodnikówTak więc, chociaż oba terminy mogą brzmieć podobnie, reprezentują one produkty, które są zupełnie różne.

Warstwy sztywnej giętki są również zwykle połączone elektrycznie poprzez pokrycie otworami.Układy sztywne-prężne cieszyły się ogromną popularnością wśród projektantów produktów wojskowych.Jednakże technologia ta znalazła coraz większe zastosowanie w produktach handlowych.Imponujące wysiłki w wykorzystaniu tej technologii zostały podjęte przez Compaq Computer w produkcji płytek do laptopa w latach 90.Podczas gdy główny PCBA PCBA nie zgiął się podczas użytkowania, kolejne projekty firmy Compaq wykorzystywały układy zgięte do wyświetlania kabli zawiasowych.przechodzenie 10 z 1000 zgięć podczas badaniaDo 2013 r. stosowanie układów sztywnej elastyczności w konsumpcyjnych laptopach jest już powszechne.

Płyty sztywne i elastyczne są zazwyczaj wielowarstwowymi konstrukcjami; czasami jednak stosuje się dwie konstrukcje metalowe.

Wprowadzenie PCB sztywnych i elastycznych:

PCB sztywne i elastyczne to rodzaj płyty obwodowej, która łączy w sobie zarówno sztywne, jak i elastyczne materiały.co sprawia, że nadaje się do zastosowań, w których ograniczenia przestrzenne, złożone geometrie i niezawodne połączenia są ważne.

W PCB sztywno-prężnych płyta składa się z wielu warstw sztywnych materiałów, zazwyczaj FR4, i elastycznych materiałów, takich jak poliamid.Sztywne części zapewniają wsparcie strukturalne i składowe, podczas gdy elastyczne obszary pozwalają na zgięcie lub złożenie deski w zależności od potrzeb.

PCB sztywne i elastyczne są powszechnie stosowane w urządzeniach elektronicznych, które wymagają kompaktowego czynnika kształtu, takich jak smartfony, tablety, urządzenia do noszenia i aplikacje lotnicze.Oferują kilka zalet w porównaniu z tradycyjnymi sztywnymi PCB, w tym:

Zmniejszenie rozmiaru: PCB sztywne i elastyczne mogą wyeliminować potrzebę łączników i kabli, co pozwala na znaczne zmniejszenie zapotrzebowania na przestrzeń.

Zwiększona niezawodność: PCB sztywne i elastyczne mają mniej połączeń i złączy lutowych w porównaniu z tradycyjnymi PCB, co zmniejsza potencjalne punkty awarii.Oferują również lepszą odporność na drgania i napięcia cieplne.

Zwiększona integralność sygnału: Połączenie sztywnych i elastycznych materiałów pozwala na zoptymalizowane sterowanie sygnałem, zmniejszenie straty sygnału i poprawę ogólnej integralności sygnału.

Zwiększona elastyczność projektowania: PCB sztywne i elastyczne mogą być zaprojektowane tak, aby pasowały do złożonych i nieregularnych kształtów, zgodnych z dostępną przestrzenią w urządzeniu.
