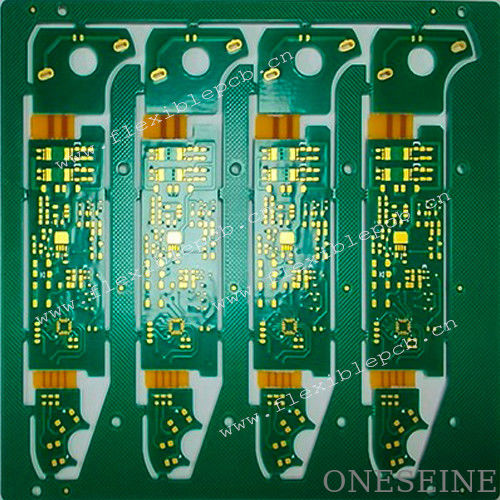

Miękki twardy poliamid PCB sztywny płyn elastyczny PCB do słuchawek Bluetooth

Płyty miękkie i twarde PCB sztywne i elastyczne do słuchawek Bluetooth

Parametry PCB:

Materiał: sztywna część: Shengyi s1000-2M

Miękka część: Shengyi dwustronne wolne walcowanie klejem

Grubość płyty: 1,6 mm

Zdolność procesu: niewielki rozmiar porów

Obszar zastosowań: słuchawki Bluetooth, urządzenia noszone

1, Wprowadzenie do FPC - Co to jest FPC?

FPC: Flexible Printed Circuit, co oznacza elastyczną płytę obwodową lub płytę obwodową elastyczną w języku chińskim, skróconą jako płytę elastyczną.

Jest to przewodzący układ wykonany przy użyciu technik przenoszenia wzoru obrazowania optycznego i etsu na elastycznej powierzchni podłoża.Powierzchnia i wewnętrzne warstwy płyt obwodowych dwustronnych i wielowarstwowych są połączone elektrycznie przez metalizowane otwory, a powierzchnia układu obwodowego jest chroniona i izolowana warstwami PI i klejów.

Płyty układu elastycznego podzielone są głównie na płyty układu elastycznego o jednej stronie, płyty układu elastycznego z otworem, płyty układu elastycznego z dwustronnym, płyty układu elastycznego wielowarstwowego,i sztywne PCB elastyczne

PCB: Full English Pinyin Printed Circuit Board, co oznacza tablicę drukowaną w języku chińskim, zwykle odnosząc się do sztywnej tablicy drukowanej, skróconej jako tablicę twardą.

2, Tendencje rozwojowe - Historia rozwoju FPC

Przemysł płyt elastycznych po raz pierwszy pojawił się w Japonii około 2002 r. Przemysł płyt elastycznych poza Japonią rozpoczął rozwój w 2003 r.W 2006 r. odnotowano spadekW połowie 2007 r. przemysł płyt elastycznych osiągnął dno i zaczął się odzyskiwać w 2008 r.

W 2005 r. przemysł płyt o elastycznym układzie obwodnym miał niskie bariery i wysokie zyski, co przyciągnęło do niego dużą liczbę przedsiębiorstw.

W 2006 r. konkurencja stała się coraz bardziej zaostrzona, a zjawisko nadwyżki podaży było bardzo poważne.W tym samym czasie, konsumenci niższej linii produkcyjnej w branży płyt miękkich, tacy jak duży producenci EMS, dodali działów płyt miękkich i nie zlecali już działalności z płytami miękkimi,co pogorszyło sytuację w branży płyt miękkich..

2007 r. był turbulentnym rokiem dla przemysłu płyt miękkich. Po pierwsze, odnotowano znaczny spadek zysków.W roku fiskalnym 2007 osiągnął zysk netto zaledwie 3 miliony dolarów.Podobnie, inna duża fabryka płyt krążkowych, Jiatong Technology, która jest notowana w Hongkongu, straciła 29 dolarów.8 mln w roku obrotowym 2007Po drugie, odnotowano spadek sprzedaży. Jialianyi, największa fabryka płytek z elastycznymi obwodami na Tajwanie, miała sprzedaż 7.79 miliardów dolarów tajwańskich w 2004 r.W 2007 roku sprzedaż wyniosła 6,541 mld dolarów tajwańskich.W 2007 spadła do 12%.Young Poong, największa firma produkująca płyty miękkie w Korei Południowej, oddzieliła swoją działalność od spółki giełdowej, aby inwestorzy nie byli zbyt zawstydzeni.Jeśli duża fabryka nadal tak robi, ta mała fabryka zbankrutuje.

Masywne zamknięcie małych fabryk przyniosło możliwości dla przemysłu płyt miękkich, który od początku 2008 roku odzyskuje siłę.który jest spowolnieniem gospodarczymNa początku 2008 r. światowa gospodarka doświadczyła tendencji spadkowej, z wysokimi cenami ropy, kryzysem subprime i gwałtownym wzrostem cen żywności.Światowa gospodarka weszła na trajektorię spadkowąSpadek popytu na płyty miękkie wynika z produktów elektronicznych konsumenckich.Pierwszym hitem jest popyt na produkty elektroniczne dla konsumentów z nieustanną popytem, w tym telefony komórkowe, laptopy, tablety telewizyjne, wyświetlacze LCD, aparaty cyfrowe, DV i inne produkty.

3Charakterystyka płyt FPC Flexible Circuit Board

1. Małe rozmiary i lekkie. Można go stosować w zastosowaniach małych urządzeń elektronicznych precyzyjnych;

2. Można go zgiąć lub zgiąć. Można go użyć do montażu dowolnego geometrycznego ciała urządzenia;

3. Oprócz gięcia statycznego, może być również gięty dynamicznie. Może być stosowany do łączenia dynamicznych komponentów elektronicznych;

4- rozszerzenie w trójwymiarową przestrzeń, poprawa swobody projektowania obwodu i konstrukcji mechanicznej oraz pełne wykorzystanie funkcji płyt drukowanych;

5Płyty elastyczne, z wyjątkiem zwykłych płyt obwodowych. Może również mieć różne funkcje, takie jak cewki czujnikowe, osłony elektromagnetyczne, przyciski przełącznika dotykowego itp.

Różnica między FPC a PCB: charakteryzuje się krótkim, lekkim i składanym

4, Główne surowce produkcji płyt FPC

Główne surowce obejmują: 1. podłoże, 2. folie pokrywająca, 3. wzmocnienie i 4. inne materiały pomocnicze.

1. Substrat

1.1 Substrat klejący

Substrat kleju składa się głównie z trzech części: folii miedzianej, kleju i PI. Istnieją dwa rodzaje substratu: substratu jednobocznego i substratu dwustronnego.Materiały zawierające tylko jedną folię miedzianą są jednostronnymi substratami, natomiast materiały z dwiema foliami miedzianymi są podłożami dwustronnymi.

1.2 Substrat wolny od kleju

Substrat nieprzylepny odnosi się do substratu bez warstwy klejącej. W porównaniu z zwykłym substratem klejącym ma mniej warstw klejących pośrednich i składa się tylko z folii miedzianej i PI.W porównaniu z substratem klejącym, ma cieńszą, lepszą stabilność wymiarową, wyższą odporność na ciepło, wyższą odporność na gięcie i lepszą odporność chemiczną i jest obecnie szeroko stosowana.

Folia miedziana: obecnie powszechnie stosowane grubości folii miedzianej są następujące: 1OZ, 1/2OZ, 1/3OZ. Obecnie wprowadzane są cieńsze folie miedziane o grubości 1/4OZ,ale ten materiał jest już używany w Chinach do produkcji ultra-cienkiej linii (szerokość linii i odstęp linii 0Wraz ze wzrostem zapotrzebowania klientów materiały tej specyfikacji będą szeroko stosowane w przyszłości.

2Film pokrywający

Składa się głównie z trzech części: papieru uwalniającego, kleju i PI. Jedyne pozostałe części na produkcie to kleje i PI.Papier uwalniający zostanie oderwany w trakcie procesu produkcji i nie będzie już używany (jego funkcją jest ochrona przedmiotów obcych na kleju).

3. Wzmocnienie

Używany jako specyficzny materiał do FPC, w określonej części produktu w celu zwiększenia wytrzymałości nośnej i zrekompensowania "miękkiego" charakteru FPC.

Obecnie istnieje kilka powszechnie stosowanych materiałów wzmacniających:

1) wzmocnienie FR4: głównymi składnikami są tkanina ze szkła i klejnot z żywicy epoksydowej, które są takie same jak materiał FR4 stosowany w PCB;

2) Wzmocnienie stalowe: składa się ze stali o wysokiej twardości i wytrzymałości oporowej;

3) Wzmocnienie PI: Podobnie jak folia pokrywająca, składa się z trzech części: PI i papieru klejącego, ale jego warstwa PI jest grubsza i może być wytwarzana w stosunku od 2 MIL do 9 MIL.

Różnice pomiędzy materiałem wzmocnieniem FR4 i PI z FPC

Wszystkie są wykonane z twardych materiałów, wykorzystywanych do wzmocnienia i ułatwienia montażu powierzchni płyt miękkich do przenoszenia części składowych.

FR4 to kompozytowy materiał wzmocnienia z żywicy epoksydowej z włókna szklnego o niskiej absorpcji wody, dobrej trwałości i dobrej wytrzymałości na gięcie.

PI (polimid) ma wyższą cenę, ale lepszą odporność.

4Pozostałe materiały pomocnicze

1) Czyste klej: Ta folia klejąca to termowstrzymująca się akrylowa folia klejąca składająca się z papieru ochronnego/folii uwalniającej i warstwy kleju.płyty do łączenia miękkie i twarde, oraz desek wzmocnionych FR-4/platy stalowej, aby odgrywały rolę wiązania.

2) Folia ochronna elektromagnetyczna: przyklejona do powierzchni płyty w celu zapewnienia efektu osłony.

3) Czyste folie miedziane: składa się wyłącznie z folii miedzianej, stosowane głównie do produkcji płyt pustej.

5, Rodzaje płyt o elastycznym układzie FPC

Istnieje sześć rodzajów zróżnicowania FPC:

A. Jednorazowy panel: tylko jedna strona ma okablowanie.

B. Płyty podwójne: Obie strony mają okablowanie.

C. Płyty wnętrze: znane również jako płyty okienne (przystosowane do otwierania okna palcem).

D. Płyty warstwowe: dwie strony obwodu (oddzielne).

E. Tablica wielowarstwowa: dwie lub więcej warstw obwodu.

F. Miękkie twardy płytki kombinowane: produkt łączący miękkie i twardy płyty.

6Przyszłość płyt FPC

Musimy nieustannie wprowadzać innowacje z czterech aspektów, głównie w:

1- grubość: grubość FPC musi być bardziej elastyczna i cieńsza;

2. Odporność na gięcie: możliwość gięcia jest nieodłączną cechą FPC, a przyszłe FPC muszą mieć silniejszą odporność na gięcie, przekraczającą 10000 razy.

3Cena: Obecnie cena FPC jest znacznie wyższa niż cena PCB.

4Poziom procesu: Aby spełnić różne wymagania, proces FPC musi zostać zmodernizowany, a minimalna apertura, minimalna szerokość linii / odstęp linii muszą spełniać wyższe wymagania.

Jednostronne układy PCB elastyczne

Jednostronne układy elastyczne mają jedną warstwę przewodzącą wykonaną z metalu lub przewodzącego (zapełnionego metalem) polimeru na elastycznej folii dielektrycznej.Funkcje końcowe komponentów są dostępne tylko z jednej stronyMożna tworzyć otwory w folii bazowej, aby umożliwić przejście przewodów komponentów do połączenia, zwykle przez lutowanie.Jednostronne obwody elastyczne mogą być wytwarzane z lub bez takich powłok ochronnych, jak warstwy pokrycia lub powłoki pokrycia, jednakże najczęstszą praktyką jest stosowanie powłoki ochronnej nad obwodami.Rozwój urządzeń montowanych na powierzchni na rozpylanych foliach przewodzących umożliwił produkcję przezroczystych folii LED, który jest stosowany w szkle LED, ale także w elastycznych kompozytach oświetleniowych samochodowych

Obwody płytek płytkowych z dwustronnym układem elastycznym

Obwody elastyczne dwustronne to obwody elastyczne z dwiema warstwami przewodników.chociaż pokryte przez otwór odmiany jest znacznie bardziej powszechneW przypadku, gdy układ jest wykonany bez przewodu i połączenia są dostępne tylko z jednej strony, jest on określony jako "typ V (5) " zgodnie ze specyfikacjami wojskowymi.To nie jest powszechna praktyka, ale to opcja.Ze względu na przełożony otwór, końcówki dla elementów elektronicznych są przewidziane po obu stronach obwodu, umożliwiając w ten sposób umieszczenie elementów po obu stronach.W zależności od wymagań projektowych, obustronne obwody elastyczne mogą być wytwarzane z warstwą ochronną na jednej, obu lub żadnej stronie ukończonego obwodu, ale najczęściej są produkowane z warstwą ochronną po obu stronach.Jedną z głównych zalet tego typu podłoża jest to, że umożliwia bardzo łatwe połączenia krzyżowe.Wiele jednobocznych obwodów jest zbudowanych na podłożu dwustronnym tylko dlatego, że mają jedno z dwóch połączeń krzyżowychPrzykładem tego zastosowania jest obwód łączący płytę myszową z płytą główną laptopa.z wyłączeniem bardzo małego połączenia krzyżowego, które wykorzystuje drugą stronę podłoża

Obwody wielowarstwowe z płaszczyznami flex PCB

Obwody elastyczne posiadające trzy lub więcej warstw przewodników są znane jako wielowarstwowe obwody elastyczne.chociaż nie jest to wymóg definicji, ponieważ możliwe jest zapewnienie otworów do dostępu do funkcji niższego poziomu obwoduWarstwy wielowarstwowego układu elastycznego mogą być lub nie być ciągle laminowane w całej konstrukcji z oczywistym wyjątkiem obszarów zajmowanych przez pokryte otwory.Praktyka laminowania niespójnego jest powszechna w przypadkach, gdy wymagana jest maksymalna elastycznośćW celu osiągnięcia tego, pozostawiając niezwiązane obszary, w których ma nastąpić gięcie lub gięcie.

Obwody z twardymi i elastycznymi płytami PCB

Obwody sztywne i elastyczne to obwody elastyczne o konstrukcji hybrydowej składające się z sztywnych i elastycznych podłożeń, które są razem laminowane w jedną strukturę.Nie należy mylić układów sztywnych z twardymi konstrukcjami elastycznymi, które są po prostu obwodami elastycznymi, do których mocowany jest wzmacniacz, który lokalnie podtrzymuje ciężar komponentów elektronicznych.Sztywniony lub zwyrodniony obwod może mieć jedną lub więcej warstw przewodnikówTak więc, chociaż oba terminy mogą brzmieć podobnie, reprezentują one produkty, które są zupełnie różne.

Warstwy sztywnej giętki są również zwykle połączone elektrycznie poprzez pokrycie otworami.Układy sztywne-prężne cieszyły się ogromną popularnością wśród projektantów produktów wojskowych.Jednakże technologia ta znalazła coraz większe zastosowanie w produktach handlowych.Imponujące wysiłki w wykorzystaniu tej technologii zostały podjęte przez Compaq Computer w produkcji płytek do laptopa w latach 90.Podczas gdy główny PCBA PCBA nie zgiął się podczas użytkowania, kolejne projekty firmy Compaq wykorzystywały układy zgięte do wyświetlania kabli zawiasowych.przechodzenie 10 z 1000 zgięć podczas badaniaDo 2013 r. stosowanie układów sztywnej elastyczności w konsumpcyjnych laptopach jest już powszechne.

Płyty sztywne i elastyczne są zazwyczaj wielowarstwowymi konstrukcjami; czasami jednak stosuje się dwie konstrukcje metalowe.

Wprowadzenie PCB sztywnych i elastycznych:

PCB sztywne i elastyczne to rodzaj płyty obwodowej, która łączy w sobie zarówno sztywne, jak i elastyczne materiały.co sprawia, że nadaje się do zastosowań, w których ograniczenia przestrzenne, złożone geometrie i niezawodne połączenia są ważne.

W PCB sztywno-prężnych płyta składa się z wielu warstw sztywnych materiałów, zazwyczaj FR4, i elastycznych materiałów, takich jak poliamid.Sztywne części zapewniają wsparcie strukturalne i składowe, podczas gdy elastyczne obszary pozwalają na zgięcie lub złożenie deski w zależności od potrzeb.

PCB sztywne i elastyczne są powszechnie stosowane w urządzeniach elektronicznych, które wymagają kompaktowego czynnika kształtu, takich jak smartfony, tablety, urządzenia do noszenia i aplikacje lotnicze.Oferują kilka zalet w porównaniu z tradycyjnymi sztywnymi PCB, w tym:

Zmniejszenie rozmiaru: PCB sztywne i elastyczne mogą wyeliminować potrzebę łączników i kabli, co pozwala na znaczne zmniejszenie zapotrzebowania na przestrzeń.

Zwiększona niezawodność: PCB sztywne i elastyczne mają mniej połączeń i złączy lutowych w porównaniu z tradycyjnymi PCB, co zmniejsza potencjalne punkty awarii.Oferują również lepszą odporność na drgania i napięcia cieplne.

Zwiększona integralność sygnału: Połączenie sztywnych i elastycznych materiałów pozwala na zoptymalizowane sterowanie sygnałem, zmniejszenie straty sygnału i poprawę ogólnej integralności sygnału.

Zwiększona elastyczność projektowania: PCB sztywne i elastyczne mogą być zaprojektowane tak, aby pasowały do złożonych i nieregularnych kształtów, zgodnych z dostępną przestrzenią w urządzeniu.
