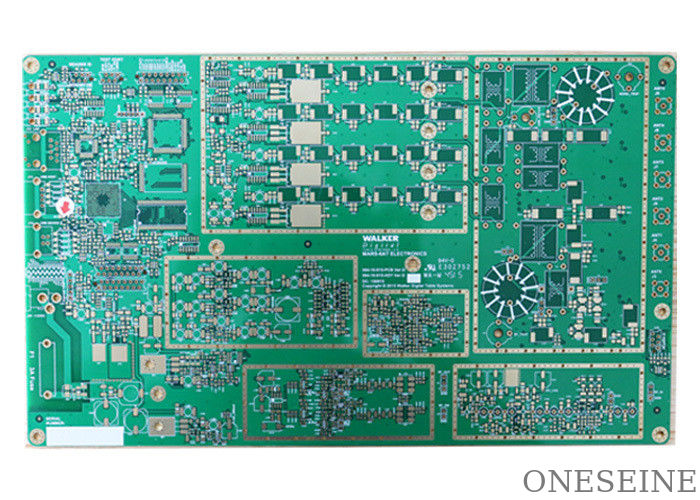

Wysoka przewodność cieplna Fr4 PCB 170 / 180

Wysoka przewodność cieplna Fr4 Wysoka TG 170 / 180 PCB

Specyfikacja PCB o wysokiej temperaturze:

Materiał: wysoki TG fr4 ((S1170,KB6168), izolacja opcjonalna

Warstwa:2

Gęstość:10,0 mm

Miedź:

Wykończenie powierzchni: ENIG

Rozmiar deski: dostosowany

Min linia: 3 mil

Min otwór:0.15 mm

PCB o wysokiej temperaturze o wysokiej temperaturze TG stosowane w przemyśle petrochemicznym

180 °C Wysoki TG Wysoka przewodność cieplna Kingboard FR4 2 warstwa PCB 1,0 mm

Fr4 Koncepcja PCB o wysokim TG:

370HR to wysokiej wydajności system FR-4 o temperaturze przejściowej szkła (Tg) 180 °C do zastosowań wielowarstwowych płyt drukowanych (PWB), w których maksymalna wydajność termiczna i niezawodność

Produkty laminatowe i prepregowe 370HR są wytwarzane z wyjątkowej, wysokowydajnej wielofunkcyjnej żywicy epoksydowej, wzmocnionej tkaniną ze szkła elektrycznego (szkło E).

System ten zapewnia lepszą wydajność termiczną i niskie współczynniki ekspansji w porównaniu z tradycyjnym FR-4, zachowując przy tym możliwość przetwarzania FR-4.

Tg oznacza temperaturę przejścia szklanej. Ponieważ łatwopalność płytek drukowanych (PCB) wynosi V-0 (UL 94-V0), więc jeśli temperatura przekroczy wyznaczoną wartość Tg,płyta zmieni się ze szklistego stanu na gumowy stan i wtedy funkcja PCB będzie wpływać.

Jeśli temperatura pracy produktu jest wyższa niż normalnie (130-140C), należy użyć materiału o wysokiej temperaturze Tg > 170C.Zazwyczaj wartość PCB Tg powinna być co najmniej 10-20C wyższa niż temperatura robocza produktuJeśli używasz deski 130TG, temperatura pracy będzie niższa niż 110C; jeśli używasz deski 170 wysokiego TG, maksymalna temperatura pracy powinna być niższa niż 150C.

Płyta musi być oporowa, przy określonej temperaturze nie pali się, tylko zmiękcza.Ta wartość jest związana ze stabilnością wymiarową PCB.
Im wyższa wartość TG, tym lepsza odporność PCB na wysokie temperatury

Materiał PCB o wysokim poziomie TG:

Stopienie podłoża z stanu stałego w krytycznej temperaturze płynu gumowego, zwane punktem topnienia punktu topnienia Tg 2.Tg wskazuje, że wyższe ciśnienie w płytce, gdy wymagania temperatury, ciśnienie wychodzące z płyty będzie twardsze i bardziej kruche, w stopniu, w jakim wpływa na jakość mechanicznego wiercenia (jeśli istnieje) po procesie,i właściwości elektryczne w przypadku stosowaniaPunkt Tg jest maksymalną temperaturą (C), w której podłoże pozostaje sztywne.ale również wykazuje gwałtowny spadek właściwości mechanicznych i elektrycznychOgólna Tg arkusza jest większa niż 130 stopni, wysoka Tg jest większa niż 170 stopni, średnia Tg większa niż około 150 stopni; podłoża Tg zwiększone, wytrzymałość cieplna płyty drukowanej,odporność na wilgoć, odporność chemiczna, stabilność i inne właściwości będą się poprawiać i poprawiać.szczególnie w procesie HAS bez ołowiu, aplikacje o wysokim Tg więcej

PCB o wysokiej temperaturzeZastosowanie:

przemysł petrochemiczny,przemysł górniczy

Sprzęt przemysłowy, GPS, motoryzacja, instrumenty, sprzęt medyczny, samoloty, broń wojskowa, pociski, satelity

Konwertery prądu stałego do stałego, samochody, elektronika, wysokiej jasności LED, układ zasilania

Co to jest PCB o wysokiej temperaturze?

W ostatnich latach popyt na produkcję płytek drukowanych o wysokim Tg z roku na rok wzrósł.

Wysoki Tg odnosi się do wysokiej odporności na ciepło. Ogólny Tg płyty jest większy niż 130 stopni, wysoki Tg jest ogólnie większy niż 170 stopni, średni Tg jest większy niż około 150 stopni,zazwyczaj Tg ≥ 170 °C PCBZ skokiem w rozwoju przemysłu elektronicznego, zwłaszcza komputera jako przedstawiciela produktów elektronicznych,W kierunku wysokiej funkcjonalności, wysoki rozwój wielowarstwowy, potrzeba materiałów podłoża PCB, wyższa odporność na ciepło jako ważna gwarancja.reprezentowane przez SMT i CMT, PCB stały się coraz bardziej uzależnione od wysokiej odporności termicznej podłoża pod względem małej przysłony, precyzyjnego okablowania i cienkości.

Zwiększa się Tg podłoża, a właściwości odporności na ciepło, odporności na wilgoć, odporności chemicznej i stabilności płyty obwodowej drukowanej są poprawane i ulepszane.Im wyższa wartość TG, tym lepsza odporność na temperaturę arkusza, zwłaszcza w procesie wolnym od ołowiu, zastosowaniach o wysokim Tg.

Dlatego ogólna różnica FR-4 i wysoki Tg różnicy FR-4 wynosi: w stanie gorącym, zwłaszcza w wilgotności po podgrzaniu, wytrzymałość mechaniczna materiału, stabilność wymiarowa, przyczepność,wchłanianie wody, rozkładu termicznego, rozszerzenia termicznego i innych warunków występują różnice w produktach o wysokim Tg znacznie lepsze niż zwykły materiał podłoża PCB.

PCB o wysokiej temperaturzeCharakterystyka:

Doskonałe rozpraszanie ciepła, 3-4 razy

lepsze niż normalne FR-4

Doskonała niezawodność termiczna i izolacyjna

Wyższa możliwość przetwarzania i niskie Z-CTE

PCB o wysokiej temperaturze, znane również jako PCB o wysokiej temperaturze, jest rodzajem płyty obwodowej drukowanej zaprojektowanej do wytrzymania podwyższonych temperatur.

Temperatura przejściowa szkła odnosi się do temperatury, w której materiał żywicy stosowany w PCB przechodzi z stanu stałego, sztywnego do bardziej elastycznego lub gumowego.Standardowe PCB mają zazwyczaj temperaturę przejścia szklanego około 130-140°CJednakże PCB o wysokiej temperaturze rozpuszczalności są zaprojektowane tak, aby miały wyższą temperaturę przejścia szklanego, zwykle w zakresie od 150°C do 180°C lub nawet wyższą.

Wyższa wartość TG materiału PCB pozwala mu wytrzymać zwiększone ciepło bez znaczących zmian wymiarowych lub utraty integralności mechanicznej.Dzięki temu PCB o wysokim poziomie temperatury są odpowiednie do zastosowań w środowiskach o wysokiej temperaturze, takich jak elektronika energetyczna, elektronika motoryzacyjna, systemy lotnicze i przemysłowe.

PCB o wysokim poziomie cieplnym są zwykle wytwarzane z wykorzystaniem specjalistycznych laminacji z trwałymi termicznie systemami żywic,takie jak FR-4 o wyższej wartości TG lub inne zaawansowane materiały, takie jak poliamid (PI) lub laminaty wypełnione ceramikąMateriały te wykazują lepszą stabilność termiczną, niższy współczynnik rozszerzenia termicznego (CTE) i lepszą wytrzymałość mechaniczną w porównaniu ze standardowymi materiałami PCB.

Proces produkcji PCB o wysokim poziomie temperatury zawiera specjalne techniki zapewniające właściwe wiązanie i przyczepianie się śladów miedzi, przewodów,i innych elementów, które są odporne na wyższe temperatury podczas montażu i pracyMoże to obejmować stosowanie kontrolowanych profili grzewczych i chłodzących podczas laminowania, ulepszone techniki pokrywania miedzi i zapewnienie odpowiednich materiałów i procesów maskowania lutownictwa.

Ogólnie rzecz biorąc, PCB o wysokiej temperaturze rozpuszczalności zapewniają zwiększoną odporność na ciepło i niezawodność, co sprawia, że nadają się do wymagających zastosowań, w których narażenie na podwyższone temperatury jest problemem.
