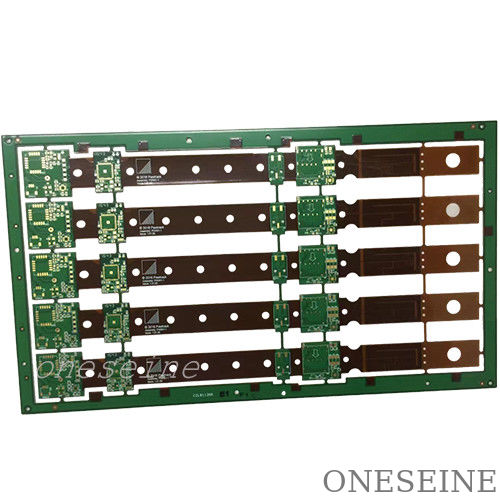

TOP Wytyczne dotyczące wielowarstwowych płyt obwodowych FPC

TOP Wytyczne projektowania wielowarstwowych płyt FPC

Wprowadzenie produktu

Materiał FPC

Liczba pięter: 4

grubość miedzi 1 uncja

Grubość płyty 0,2 mm

Minimalna średnica otworu 0,15 mm

Minimalna odległość linii 0,065 mm

Minimalna szerokość linii 0,065 mm

Obsługa powierzchniowa złota złoża

FPC jest szeroko stosowany w następujących dziedzinach:

1Komputer przenośny, wyświetlacz LCD, napęd optyczny, dysk twardy;

2Drukarka, faks, skaner, czujnik;

3. Telefon komórkowy, bateria komórkowa, interfon, antena komórkowa, podwójna karta komórkowa, kablówka komórkowa;

4Różne aparaty wysokiej klasy, aparaty cyfrowe, aparaty cyfrowe, DV;

5. głowica VCR, głowica laserowa, CD-ROM, VCD, CD, DVD;

6. Instrumenty lotnicze, kosmiczne, satelitarne/medyczne, instrumenty, instrumenty motoryzacyjne;

7Światło, lampy, zabawka, kołnierz, oświetlenie.

FPC Prototyping

Co oznacza prototyp Flex PCB? Dlaczego prototyp Flex PCB? Jaka jest funkcja prototypowania Flex Circuits? Prototyp Flex PCB odnosi się do projektanta, który zaprojektował rysunki,ale aby zapewnić brak błędów i doskonałą wydajność PCB, produkty testowe, tj. próbki, zostaną wykonane przed masową produkcją.

Elastyczne prototypowanie PCB najpierw musi dać konkretne dane PCB do prototypowania do producentów partnerów.Musimy przekazać dane dotyczące prototypów PCB pracownikom., który poda klientom i cyklu dostawy produktów zgodnie ze specyficznymi danymi, wymaganiami procesu i ilością próbek.po podpisaniu przez obie strony umowy o współpracy, pracownicy zorganizują zamówienie i monitorują postępy produkcji.

Cięcie płyt o elastycznym układzie
Wykonanie cięcia w dostosowanym rozmiarze pozwala zaoszczędzić:
Po pierwsze, pierwszy krok to cięcie materiału..Po cięciu podłoże musi zostać wstępnie przetworzone w celu usunięcia zanieczyszczeń powierzchniowych folii miedzianej i poprawy chropowości powierzchni, co sprzyja następnemu procesowi prasowania folii.

Elastyczna struktura PCB
Laminat-ekspozycja rozwój-PTH usunięcie:
PCB, najpierw prasowana jest warstwa wewnętrzna, a miedziana powierzchnia gotowego podłoża przyklejana jest suchym filmem antykorozyjnym poprzez prasowanie na gorąco.po ekspozycji i rozwoju, obraz na oryginalnej folii negatywnej jest przenoszony na fotoreagującą płytę bazową dzięki działaniu źródła światła,a suchą folie bez reakcji chemicznej zmywa się roztworem alkalicznym, pozostawiając suchą folie z reakcją chemiczną jako warstwę ochronną przeciw korozji podczas korozji.Odkryta miedź po rozwinięciu jest korozowana przez roztwór leku w celu utworzenia wymaganego wewnętrznego wzoru linii.

Zalety
