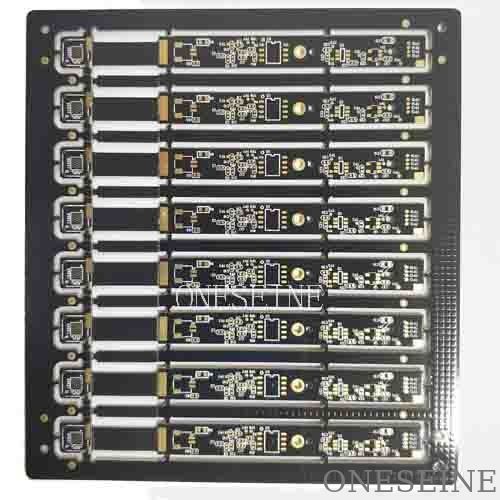

Kompozycja PCB sztywne elastyczne 12-warstwowe sztywne elastyczne płyty drukowane

12 warstwy sztywne elastyczne płyty drukowane PCB

Parametry sztywnych i elastycznych płytek PCB:

Kategoria produktu: płyty miękkie i twarde

Podstawowe parametry: typ: 12-warstwowa płytka miękka i twarda (płytka z zakopanym ślepym otworem)

Specyfikacja i rozmiar: 95 * 151 mm

Gęstość miedzi: 18um

Gęstość płyty: PCB=1,0 mm ± 0,1 mm/FPC=0,18 mm ± 0,03 mm

Rozmiar otworu: przez otwór 0,2 mm, ślepy otwór 0,1 mm, zakopany otwór 0,1 mm

Obsługa powierzchniowa: złoto zanurzające 2 mile

Odporność na lutowanie: czarny atrament, biały jedwabnik

Czy możesz podać kilka przykładów urządzeń elektronicznych, które zwykle wykorzystują sztywne, elastyczne płytki PCB?

Poniżej przedstawiamy kilka przykładów urządzeń elektronicznych, w których powszechnie używane są sztywne i elastyczne płytki PCB:

Smartfony: PCB sztywne i elastyczne są szeroko stosowane w smartfonach w celu uwzględnienia złożonych wymagań przestrzennych i umożliwienia elastycznych połączeń wyświetlaczy.Pozwalają na kompaktowy rozmiar i cienką formę współczesnych smartfonów.

Tablety i laptopy: Podobnie jak smartfony,tablety i laptopy często wykorzystują sztywne płytki PCB, aby uzyskać cieńsze profile i pomieścić mechanizmy składane lub obracające się w urządzeniach konwertowanych lub 2-w-1.

Urządzenia do noszenia: Wiele urządzeń do noszenia, takich jak zegarki inteligentne, urządzenia do monitorowania sprawności fizycznej i urządzenia medyczne, korzysta ze stosowania sztywnych, elastycznych płyt PCB.Elastyczność pozwala PCB dostosować się do kształtu urządzenia, zapewniając jednocześnie niezawodne połączenia.

Elektronika motoryzacyjna: PCB sztywne i elastyczne są stosowane w różnych zastosowaniach motoryzacyjnych, w tym w zaawansowanych systemach wspomagania kierowcy (ADAS), systemach infotainment i klastrach przyrządów.Mogą wytrzymać drgania i zmiany temperatury, jednocześnie zapewniając korzyści w zakresie oszczędności miejsca.

Aplikacje w przemyśle lotniczym i obronnym: PCB sztywne i elastyczne znajdują szerokie zastosowanie w sektorach lotniczym i obronnym ze względu na ich zdolność do wytrzymania ekstremalnych warunków, działania w ciasnych przestrzeniach,i zapewnić niezawodne połączeniaPrzykłady obejmują systemy lotnicze, satelity i sprzęt wojskowy.

Urządzenia medyczne: Urządzenia medyczne często wykorzystują sztywne i elastyczne płytki PCB, aby spełnić wymagające wymagania dotyczące kompaktowego rozmiaru, elastyczności i trwałości.urządzenia medyczne wszczepialne, oraz sprzęt medyczny do monitorowania.

Sprzęt przemysłowy: PCB sztywne i elastyczne są wykorzystywane w sprzęcie przemysłowym, takim jak systemy sterowania, robotyka i urządzenia automatyczne, gdzie kompaktowe rozmiary, niezawodne połączenia,i odporność na surowe środowiska są kluczowe.

Wprowadzenie PCB sztywnych i elastycznych:

PCB sztywne i elastyczne to rodzaj płyty obwodowej, która łączy w sobie zarówno sztywne, jak i elastyczne materiały.co sprawia, że nadaje się do zastosowań, w których ograniczenia przestrzenne, złożone geometrie i niezawodne połączenia są ważne.

W PCB sztywno-prężnych płyta składa się z wielu warstw sztywnych materiałów, zazwyczaj FR4, i elastycznych materiałów, takich jak poliamid.Sztywne części zapewniają wsparcie strukturalne i składowe, podczas gdy elastyczne obszary pozwalają na zgięcie lub złożenie deski w zależności od potrzeb.

PCB sztywne i elastyczne są powszechnie stosowane w urządzeniach elektronicznych, które wymagają kompaktowego czynnika kształtu, takich jak smartfony, tablety, urządzenia do noszenia i aplikacje lotnicze.Oferują kilka zalet w porównaniu z tradycyjnymi sztywnymi PCB, w tym:

Zmniejszenie rozmiaru: PCB sztywne i elastyczne mogą wyeliminować potrzebę łączników i kabli, co pozwala na znaczne zmniejszenie zapotrzebowania na przestrzeń.

Zwiększona niezawodność: PCB sztywne i elastyczne mają mniej połączeń i złączy lutowych w porównaniu z tradycyjnymi PCB, co zmniejsza potencjalne punkty awarii.Oferują również lepszą odporność na drgania i napięcia cieplne.

Zwiększona integralność sygnału: Połączenie sztywnych i elastycznych materiałów pozwala na zoptymalizowane sterowanie sygnałem, zmniejszenie straty sygnału i poprawę ogólnej integralności sygnału.

Zwiększona elastyczność projektowania: PCB sztywne i elastyczne mogą być zaprojektowane tak, aby pasowały do złożonych i nieregularnych kształtów, zgodnych z dostępną przestrzenią w urządzeniu.
