Dupont FPC 4-warstwowy płaszcz elastyczny Pcb 0,5 oz-20 oz miedziane szybkie skręty elastyczne
  • Dupont FPC 4-warstwowy płaszcz elastyczny Pcb 0,5 oz-20 oz miedziane szybkie skręty elastyczne
  • Dupont FPC 4-warstwowy płaszcz elastyczny Pcb 0,5 oz-20 oz miedziane szybkie skręty elastyczne

Dupont FPC 4-warstwowy płaszcz elastyczny Pcb 0,5 oz-20 oz miedziane szybkie skręty elastyczne

Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa ONESEINE
Orzecznictwo ISO9001,ISO14001
Numer modelu JEDEN-102
Szczegóły produktu
atrybuty produktu:
Projektowanie obwodów elastycznych FPC, produkcja elastycznych płytek drukowanych, macierz, macierz,
Gęstość:
0,1 mm-0,3 mm
Minimalny ślad/przestrzeń:
0,1 mm/0,1 mm
Materiał:
Poliamid
Rodzaj:
Dostosowywalne
Metoda marketingowa:
Bezpośrednia sprzedaż fabryczna
Wykończenie powierzchni:
Złoto zanurzenia
Maksymalna temperatura robocza:
150 ℃
Grubość miedzi:
0.5 oz-20 oz
Zastosowanie:
Elektronika użytkowa, wyroby medyczne, przemysł motoryzacyjny
Podkreślić:

fpc 4-warstwowy płytka elastyczna

,

4-warstwowy płytka elastyczna 0

,

5 oz

Warunki płatności i wysyłki
Minimalne zamówienie
1 PCS
Cena
USD0.1-1000
Szczegóły pakowania
Torba próżniowa
Czas dostawy
5-8 dni roboczych
Zasady płatności
T/T, Western Union
Możliwość Supply
1000000000 sztuk/miesiąc
Opis produktu

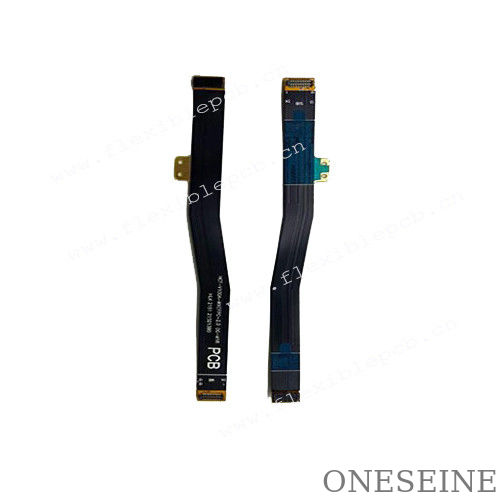

Dupont FPC 4-warstwowa płytka obwodnicza flex pcb stackup

Obszar zastosowań: Produkty końcowe przenośne, takie jak telefony komórkowe, trzy urządzenia obronne itp.

Materiał: Walcowany materiał wolny od klejów DuPont

Grubość płyty: 0,15 mm

Zdolność procesu: impedancja, wysokie gięcie

Podstawowa znajomość płyt o elastycznych obrotach

Wprowadzenie do FPC

FPC: Full English Pinyin Flexible Printed Circuit, co oznacza elastyczną tablicę drukowaną w języku chińskim, skróconą jako elastyczna tablica.Jest to przewodzący układ wykonany przy użyciu technik przeniesienia optycznego obrazu i etsu na elastycznej powierzchni podłożaPowierzchnia i wewnętrzne warstwy płyt obwodowych dwustronnych i wielowarstwowych są połączone elektrycznie przez metalizowane otwory,a powierzchnia układu jest chroniona i izolowana warstwami PI i klejów.

Głównie podzielone na płytę jednopanową, płytę dwustronną, płytę wielowarstwową i płytę miękką twardą.

Charakterystyka płyt o elastycznych obrotach

1Krótki czas montażu

Wszystkie linie zostały skonfigurowane, eliminując potrzebę redundantnych połączeń kablowych;

2. Małe: objętość jest mniejsza niż w przypadku płyt PCB (twardych płyt), co może skutecznie zmniejszyć objętość produktu i zwiększyć wygodę przenoszenia;

3. Lekkie: lżejsze niż PCB (twarda tablica), może zmniejszyć wagę produktu końcowego;

4Cienkie: grubiejsze niż płyty PCB (hardboard) mogą zwiększyć elastyczność i umożliwić montaż w trzech wymiarach w ograniczonej przestrzeni.

Zalety płyt o elastycznym układzie obwodnym

Elastyczne płyty drukowane to obwody drukowane wykonane z elastycznych podłoża izolacyjnych, które mają wiele zalet, których nie mają płyty drukowane:

1Może być swobodnie gięty, zwinięty, złożony, rozmieszczony zgodnie z wymaganiami układu przestrzennego oraz swobodnie przenoszony i rozszerzany w trójwymiarowej przestrzeni,osiągając w ten sposób integrację montażu komponentów i połączenia drutu;

2Wykorzystanie FPC może znacznie zmniejszyć objętość i masę produktów elektronicznych, co jest odpowiednie do rozwoju produktów elektronicznych w kierunku wysokiej gęstości, miniaturyzacji,i wysoka niezawodnośćDlatego FPC jest szeroko stosowane w takich dziedzinach lub produktach, jak lotnictwo, wojsko, komunikacja mobilna, laptopy, urządzenia peryferyjne, PDA, aparaty cyfrowe itp.;

3FPC ma również takie zalety, jak dobra rozpraszanie ciepła i łatwość spawania, łatwość montażu i niskie ogólne koszty.Wzornictwo łączące miękkie i twarde również częściowo kompensuje niewielki niedobór elastycznych podłoża w mocy nośnej części

Główne surowce FPC

Główne surowce obejmują: 1. podłoże, 2. folie pokrywająca, 3. wzmocnienie i 4. inne materiały pomocnicze.

1. Substrat

1.1 Substrat klejący

1.2 Substrat klejący składa się głównie z trzech części: folii miedzianej, kleju i PI. Istnieją dwa rodzaje substratów: substrat jednostronny i substrat dwustronny.Materiały zawierające tylko jedną folię miedzianą są jednostronnymi substratami, natomiast materiały z dwiema foliami miedzianymi są podłożami dwustronnymi.

1.2 Substrat wolny od kleju

Substrat nieprzylepny odnosi się do substratu bez warstwy klejącej. W porównaniu z zwykłym substratem klejącym ma mniej warstw klejących pośrednich i składa się tylko z folii miedzianej i PI.W porównaniu z substratem klejącym, ma cieńszą, lepszą stabilność wymiarową, wyższą odporność na ciepło, wyższą odporność na gięcie i lepszą odporność chemiczną i jest obecnie szeroko stosowana.

Folia miedziana: obecnie powszechnie stosowane grubości folii miedzianej są następujące: 1OZ, 1/2OZ, 1/3OZ. Obecnie wprowadzane są cieńsze folie miedziane o grubości 1/4OZ,ale ten materiał jest już używany w Chinach do produkcji ultra-cienkiej ścieżki (szerokość linii i odstęp linii 0Wraz ze wzrostem zapotrzebowania klientów materiały tej specyfikacji będą szeroko stosowane w przyszłości.

2Film pokrywający

Składa się głównie z trzech części: papieru uwalniającego, kleju i PI. Ostatecznie na produkcie pozostają tylko części kleju i PI.Papier wypuszczalny zostanie oderwany podczas procesu produkcji i nie będzie już używany (jego funkcją jest ochrona obcych obiektów na kleju).

3. Wzmocnienie

Używany jako specyficzny materiał do FPC, w określonej części produktu w celu zwiększenia wytrzymałości nośnej i zrekompensowania "miękkiego" charakteru FPC.

Obecnie istnieje kilka powszechnie stosowanych materiałów wzmacniających:

1) wzmocnienie FR4: głównymi składnikami są tkanina ze szkła i klejnot z żywicy epoksydowej, które są takie same jak materiał FR4 stosowany w PCB;

2) Wzmocnienie stalowe: składa się ze stali o wysokiej twardości i wytrzymałości oporowej;

3) Wzmocnienie PI: Podobnie jak folia pokrywająca, składa się z trzech części: PI i papieru klejącego, ale jego warstwa PI jest grubsza i może być wytwarzana w stosunku od 2 MIL do 9 MIL.

4Pozostałe materiały pomocnicze

1) Czyste klej: Ta folia klejąca to termowstrzymująca się akrylowa folia klejąca składająca się z papieru ochronnego/folii uwalniającej i warstwy kleju.płyty do łączenia miękkie i twarde, oraz desek wzmocnionych FR-4/platy stalowej, aby odgrywały rolę wiązania.

2) Folia ochronna elektromagnetyczna: przyklejona do powierzchni płyty w celu zapewnienia efektu osłony.

3) Czyste folie miedziane: składa się wyłącznie z folii miedzianej, stosowane głównie do produkcji płyt pustej.

Proces wytwarzania płyt PCB elastycznych:
Przygotowanie podłoża: elastyczny materiał, zwykle poliamid lub poliester, jest pokryty klejem i utwardzany.
Pokrywka miedziana: Cienka warstwa miedzi jest nakładana na podłoże poprzez procesy takie jak galwanizacja lub laminowanie.
Wzorcowanie obwodu: Żądany wzór obwodu jest tworzony poprzez selektywne wytłaczanie niepożądanej miedzi za pomocą fotolitografii lub laser ablacji.
W przypadku wielowarstwowych płyt PCB z elastycznością, poszczególne warstwy są ułożone razem i wiązane klejem.
Wykopanie i pokrycie: otwory do montażu części lub połączenia między nimi są wierzone, a następnie pokryte, aby zapewnić łączność elektryczną między warstwami.
Wykończenie powierzchniowe: Wykryte powierzchnie miedziane są pokryte wykończeniami, takimi jak maska lutowa i powłoki ochronne, które chronią przed utlenianiem i ułatwiają lutowanie.
Zgromadzenie komponentów: Komponenty elektroniczne są montowane na płytce elastycznej PCB przy użyciu technologii montażu powierzchniowego (SMT) lub technologii otworu (THT).
Badania i inspekcja: Zmontowane płytki PCB elastyczne poddawane są różnym badaniom i inspekcjom w celu zapewnienia ich funkcjonalności i jakości.
Rodzaje płyt Flex PCB:
Jednostronne płytki PCB elastyczne: składają się z jednej warstwy przewodzącej.
Dwustronne płytki PCB elastyczne: zawierają warstwy przewodzące po obu stronach, połączone między sobą otworami płyty (PTH).
Wielowarstwowe płytki PCB elastyczne: składają się z trzech lub więcej przewodzących warstw z warstwami izolacyjnymi pomiędzy nimi.
Rigid-Flex PCB: łączy elastyczne i sztywne sekcje, umożliwiając integrację zarówno elastycznych, jak i sztywnych płyt

Obwody z twardymi i elastycznymi płytami PCB

Obwody sztywne i elastyczne to obwody elastyczne o konstrukcji hybrydowej składające się z sztywnych i elastycznych podłożeń, które są razem laminowane w jedną strukturę.Nie należy mylić układów sztywnych z twardymi konstrukcjami elastycznymi, które są po prostu obwodami elastycznymi, do których mocowany jest wzmacniacz, który lokalnie podtrzymuje ciężar komponentów elektronicznych.Sztywniony lub zwyrodniony obwod może mieć jedną lub więcej warstw przewodnikówTak więc, chociaż oba terminy mogą brzmieć podobnie, reprezentują one produkty, które są zupełnie różne.

Warstwy sztywnej giętki są również zwykle połączone elektrycznie poprzez pokrycie otworami.Układy sztywne-prężne cieszyły się ogromną popularnością wśród projektantów produktów wojskowych.Jednakże technologia ta znalazła coraz większe zastosowanie w produktach handlowych.Imponujące wysiłki w wykorzystaniu tej technologii zostały podjęte przez Compaq Computer w produkcji płytek do laptopa w latach 90.Podczas gdy główny PCBA PCBA nie zgiął się podczas użytkowania, kolejne projekty firmy Compaq wykorzystywały układy zgięte do wyświetlania kabli zawiasowych.przechodzenie 10 z 1000 zgięć podczas badaniaDo 2013 r. stosowanie układów sztywnej elastyczności w konsumpcyjnych laptopach jest już powszechne.

Płyty sztywne i elastyczne są zazwyczaj wielowarstwowymi konstrukcjami; czasami jednak stosuje się dwie konstrukcje metalowe.

Dupont FPC 4-warstwowy płaszcz elastyczny Pcb 0,5 oz-20 oz miedziane szybkie skręty elastyczne 0
