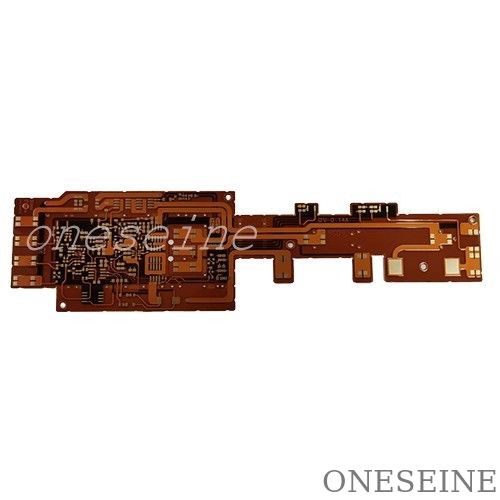

Płyty obwodów FPC o podwójnej stronie, zespół Pcb półprzewlekły
Nazwa produktu: Płyty FPC o podwójnej stronie
Wprowadzenie produktu
Obszar zastosowań: wielowarstwowa płytka elastyczna FPC
Materiał: FPC
Liczba warstw: 2
Grubość płyty: 0,13 mm
Minimalna apertura: 0.2
Minimalna szerokość linii/rozstaw linii: 0,1 mm
grubość miedzi: 1OZ
Odporność na lutowanie: żółta folia z białymi literami
Technologia powierzchni: ENIG
Jakie są niektóre z najczęstszych wyzwań w procesie produkcji płyt Flex PCB?
Proces wytwarzania płyt Flex PCB stwarza pewne wyjątkowe wyzwania w porównaniu z sztywnymi płytami Flex PCB.
Obsługa materiałów: Materiały z płytami PCB elastycznych, takie jak poliamid lub poliester, są delikatne i elastyczne, wymagając ostrożnego obróbki w trakcie procesu produkcyjnego.Potrzebne są specjalistyczne urządzenia i procedury, aby zapobiec uszkodzeniu lub zniekształceniu podczas cięcia, wiercenie lub laminowanie.
Stabilność wymiarowa: PCB elastyczne są bardzo elastyczne, a utrzymanie stabilności wymiarowej podczas produkcji może być trudne.Stosowane materiały mogą rozszerzać się lub kurczyć w wyniku zmian temperatury lub wilgotności, co może mieć wpływ na dokładność wzorców obwodów i prowadzić do niezgodności podczas montażu.
Wzornictwo obwodów: Procesy etycji lub ablacji laserowej stosowane do tworzenia wzorów obwodów na płytkach PCB elastycznych mogą być bardziej złożone w porównaniu z sztywnymi płytami PCB.Elastyczny podłoże wymaga precyzyjnej kontroli parametrów etsu, aby zapewnić właściwą integralność obwodu bez powodowania uszkodzeń lub podcięcia śladów.
Płytkowanie i wiercenie: Wwiercenie otworów w płytkach PCB z elastycznością i pokrycie ich płytką w celu ustanowienia połączeń elektrycznych między warstwami może być wyzwaniem.Elastyczność materiału może powodować deformację lub niewłaściwe ustawienie podczas wiercenia, co prowadzi do problemów z rejestracją między warstwami lub trudności w osiągnięciu niezawodnej jakości pokrycia.
Zgięcie i zgięcie: PCB elastyczne są przeznaczone do zgięcia lub zgięcia, ale nadmierne obciążenie lub niewłaściwe techniki zgięcia mogą prowadzić do pęknięć lub pęknięć układu.Ważne jest, aby wybrane promienie gięcia i metody składania były odpowiednie dla specyficznych wymagań projektowych i zastosowań.
Zgromadzenie komponentów: montaż komponentów elektronicznych na płytkach PCB wymaga starannego rozważenia.i konstrukcja powinna uwzględniać potencjalny ruch i naprężenie, które mogą wystąpić podczas gięcia lub gięcia.
Badania i inspekcje: Tradycyjne metody badań stosowane w przypadku sztywnych PCB mogą nie być bezpośrednio stosowane w przypadku płynnych PCB.Elastyczność i unikalne cechy konstrukcyjne płytek płynnych elastycznych wymagają specjalistycznych procedur badawczych w celu zapewnienia łączności elektrycznej, integralność sygnału i niezawodność.
Aby pokonać te wyzwania, ważne jest ściśle współpracowanie z doświadczonymi producentami płyt elastycznych lub inżynierami projektowymi, którzy znają zawiłości produkcji płyt elastycznych.Mogą udzielić wskazówek dotyczących wyboru materiału, optymalizacji projektowania, technik produkcji i środków kontroli jakości w celu zapewnienia udanej produkcji płyt Flex PCB.
Jednostronne układy PCB elastyczne
Jednostronne układy elastyczne mają jedną warstwę przewodzącą wykonaną z metalu lub przewodzącego (zapełnionego metalem) polimeru na elastycznej folii dielektrycznej.Funkcje końcowe komponentów są dostępne tylko z jednej stronyMożna tworzyć otwory w folii bazowej, aby umożliwić przejście przewodów komponentów do połączenia, zwykle przez lutowanie.Jednostronne obwody elastyczne mogą być wytwarzane z lub bez takich powłok ochronnych, jak warstwy pokrycia lub powłoki pokrycia, jednakże najczęstszą praktyką jest stosowanie powłoki ochronnej nad obwodami.Rozwój urządzeń montowanych na powierzchni na rozpylanych foliach przewodzących umożliwił produkcję przezroczystych folii LED, który jest stosowany w szkle LED, ale także w elastycznych kompozytach oświetleniowych samochodowych
Obwody płytek płytkowych z dwustronnym układem elastycznym
Obwody elastyczne dwustronne to obwody elastyczne z dwiema warstwami przewodników.chociaż pokryte przez otwór odmiany jest znacznie bardziej powszechneW przypadku, gdy układ jest wykonany bez przewodu i połączenia są dostępne tylko z jednej strony, jest on określony jako "typ V (5) " zgodnie ze specyfikacjami wojskowymi.To nie jest powszechna praktyka, ale to opcja.Ze względu na przełożony otwór, końcówki dla elementów elektronicznych są przewidziane po obu stronach obwodu, umożliwiając w ten sposób umieszczenie elementów po obu stronach.W zależności od wymagań projektowych, obustronne obwody elastyczne mogą być wytwarzane z warstwą ochronną na jednej, obu lub żadnej stronie ukończonego obwodu, ale najczęściej są produkowane z warstwą ochronną po obu stronach.Jedną z głównych zalet tego typu podłoża jest to, że umożliwia bardzo łatwe połączenia krzyżowe.Wiele jednobocznych obwodów jest zbudowanych na podłożu dwustronnym tylko dlatego, że mają jedno z dwóch połączeń krzyżowychPrzykładem tego zastosowania jest obwód łączący płytę myszową z płytą główną laptopa.z wyłączeniem bardzo małego połączenia krzyżowego, które wykorzystuje drugą stronę podłoża
Obwody wielowarstwowe z płaszczyznami flex PCB
Obwody elastyczne posiadające trzy lub więcej warstw przewodników są znane jako wielowarstwowe obwody elastyczne.chociaż nie jest to wymóg definicji, ponieważ możliwe jest zapewnienie otworów do dostępu do funkcji niższego poziomu obwoduWarstwy wielowarstwowego układu elastycznego mogą być lub nie być ciągle laminowane w całej konstrukcji z oczywistym wyjątkiem obszarów zajmowanych przez pokryte otwory.Praktyka laminowania niespójnego jest powszechna w przypadkach, gdy wymagana jest maksymalna elastycznośćW celu osiągnięcia tego, pozostawiając niezwiązane obszary, w których ma nastąpić gięcie lub gięcie.
Obwody z twardymi i elastycznymi płytami PCB
Obwody sztywne i elastyczne to obwody elastyczne o konstrukcji hybrydowej składające się z sztywnych i elastycznych podłożeń, które są razem laminowane w jedną strukturę.Nie należy mylić układów sztywnych z twardymi konstrukcjami elastycznymi, które są po prostu obwodami elastycznymi, do których mocowany jest wzmacniacz, który lokalnie podtrzymuje ciężar komponentów elektronicznych.Sztywniony lub zwyrodniony obwod może mieć jedną lub więcej warstw przewodnikówTak więc, chociaż oba terminy mogą brzmieć podobnie, reprezentują one produkty, które są zupełnie różne.
Warstwy sztywnej giętki są również zwykle połączone elektrycznie poprzez pokrycie otworami.Układy sztywne-prężne cieszyły się ogromną popularnością wśród projektantów produktów wojskowych.Jednakże technologia ta znalazła coraz większe zastosowanie w produktach handlowych.Imponujące wysiłki w wykorzystaniu tej technologii zostały podjęte przez Compaq Computer w produkcji płytek do laptopa w latach 90.Podczas gdy główny PCBA PCBA nie zgiął się podczas użytkowania, kolejne projekty firmy Compaq wykorzystywały układy zgięte do wyświetlania kabli zawiasowych.przechodzenie 10 z 1000 zgięć podczas badaniaDo 2013 r. stosowanie układów sztywnej elastyczności w konsumpcyjnych laptopach jest już powszechne.
Płyty sztywne i elastyczne są zazwyczaj wielowarstwowymi konstrukcjami; czasami jednak stosuje się dwie konstrukcje metalowe.
