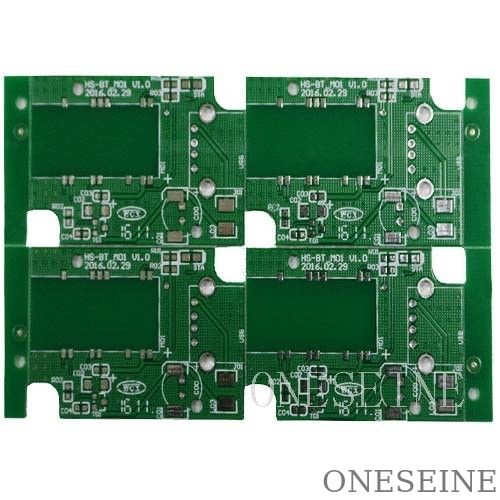

Fr4 Laminat Epoksy HASL LF PCB Zielony Fr4 Producent płytek drukowanych

Fr4 Laminat Epoksy HASL LF PCB Zielony Fr4 Producent płytek drukowanych

Technologia podstawowa:

Nazwa: FR4 PCB wytwórca płytek drukowanych w Chinach

Warstwa: 4

Materiał: Fr4

Wykończenie powierzchni:HASL wolne od ołowiu

Masę miedzi:1OZ

Gęstość:00,8 mm

Słowa kluczowe: wytwórca płytek

Maska lutowa: zielona

Szopka jedwabna:biała

Min linia: 5 mil

Min otwór:00,3 mm

Opakowanie: 1.Wnętrze opakowania: antystatyczny worek, np. czerwony lub biały worek z bąbelkami. Zewnętrzne opakowanie: standardowy karton.

2.Chronić produkt polipianką i kartonem wielowarstwowym.

3- Możemy spakować jak chcesz.

FR4 4-warstwowy wielowarstwowy producent płytek drukowanych z Shenzhen w Chinach

Płyty PCB wyższość

1Wysoka wydajność i doświadczenie

Możemy zapewnić usługi typu one-stop. Założone w 2009 roku, z wieloletnią ciężką pracą i ciągłymi innowacjami,

Mamy własne niezależne badania i rozwój

Wydział i zaawansowany system kontroli jakości.

2Jakość PCB

Nasz produkt jest produkowany zgodnie z normami UL/Rohs, aby zapewnić jakość zestawów od początku do końca.

Produkt czy złożony proces produkcji pod klucz, będziemy przestrzegać najwyższych standardów jakości.

3- Ochrona twoich interesów.

Ochrona własności intelektualnej jest pierwszym zadaniem!Nasz personel wykwalifikowanych specjalistów pracuje zgodnie ze ścisłą umową o poufności i traktuje Państwa ważne dokumenty jak własne..

4Nasza usługa.

Jesteśmy dumni z naszej umiejętności dostosowywania programów do potrzeb naszych klientów.

Potrzeby. Poświęcamy czas na wysłuchanie Twoich unikalnych potrzeb biznesowych, a następnie staramy się je przekroczyć

Producent płytek drukowanych w Chinach:

Zwrócimy koszty narzędzi i damy zniżkę na kolejne zamówienia powyżej 3 metrów kwadratowych.

W ciągu 6 godzin po sprawdzeniu gerbera można podać cytaty i sugestie.

Jeśli masz schemat bez Gerbera, z przyjemnością go dla ciebie zaprojektuję.

Jeśli chcesz zmienić dwie deski na jedną dla uproszczenia, proszę poinformować nas o szczegółach.

Jaką usługę możesz udzielić?

Możemy zapewnić zaprojektowanie plików płyt drukowanych, kopiowanie i klonowanie, OEM

i usługi ODM.

Nie tylko produkuje PCB, PCB montaż, ale również usługi projektowania

Właściwości materiału FR-4 ONESEINE'S STANDARD

Wysoka temperatura przemiany szkła (Tg) (150Tg lub 170Tg)

Wysoka temperatura rozkładu (Td) (> 345o C)

Niski współczynnik rozszerzenia termicznego (CTE) ((2,5%-3,8%)

Stała dielektryczna (@ 1 GHz): 4,25-4.55

Wskaźnik rozpraszania (@ 1 GHz): 0.016

UL (94V-0, CTI = minimum 3)

Kompatybilny ze standardowym i bezłowiowym zespołem.

Gęstość laminacji dostępna od 0,005 ̊ do 0,125 ̊

Dostępne grubości wstępnej prepreg (określone po laminowaniu):

(1080 szklany) 0,0022

(2116 szklany) 0,0042 ¢

(7628 szklany styl) 0,0075

Wykorzystanie FR4 w PCB:

FR-4 jest powszechnym materiałem do wykonywania płyt drukowanych (PCB). Cienka warstwa folii miedzianej jest zazwyczaj laminowana po jednej lub obu stronach płyty epoksydowej szkła FR-4.Są one powszechnie określane jako laminacje pokryte miedziąGęstość miedzi lub jej masa mogą się różnić i dlatego są określane oddzielnie.

FR-4 jest również stosowany w budowie przekaźników, przełączników, blokad, prętów prądowych, płytek, osłon łukowych, transformatorów i pasów końcowych śruby.

Poniżej przedstawiono kilka kluczowych aspektów związanych ze stabilnością termiczną PCB FR4:

Stabilność termiczna PCB FR4 odnosi się do ich zdolności do wytrzymania i działania w różnych warunkach temperatury bez występowania znaczących problemów z degradacją lub wydajnością.

PCB FR4 są zaprojektowane tak, aby miały dobrą stabilność termiczną, co oznacza, że mogą obsługiwać szeroki zakres temperatur bez wypaczania, delaminacji lub występowania awarii elektrycznych lub mechanicznych.

Temperatura przemiany szkła (Tg): Tg jest ważnym parametrem charakteryzującym stabilność termiczną FR4.Oznacza temperaturę, w której żywica epoksydowa w podłożu FR4 przechodzi przejście ze stanu sztywnego do stanu bardziej elastycznego lub gumowegoPCB FR4 mają zazwyczaj wartość Tg w zakresie 130-180°C, co oznacza, że mogą one wytrzymać podwyższone temperatury bez znaczących zmian w ich właściwościach mechanicznych.

Współczynnik rozszerzenia termicznego (CTE): CTE jest miarą tego, w jakim stopniu materiał rozszerza się lub kurczy wraz ze zmianami temperatury.który zapewnia, że mogą one wytrzymać cykle termiczne bez nadmiernego obciążenia lub obciążenia komponentów i połączeń lutowychTypowy zakres CTE dla FR4 wynosi około 12-18 ppm/°C.

Przewodność cieplna: FR4 nie jest bardzo przewodzący cieplnie, co oznacza, że nie jest doskonałym przewodnikiem ciepła.nadal zapewnia odpowiednie rozpraszanie ciepła dla większości zastosowań elektronicznychAby zwiększyć wydajność termiczną FR4 PCB, można podjąć dodatkowe środki,włączenie dróg cieplnych lub stosowanie dodatkowych pochłaniaczy ciepła lub podkładek cieplnych w obszarach krytycznych w celu poprawy przenoszenia ciepła.

Procesy lutowania i odpływu: PCB FR4 są kompatybilne ze standardowymi procesami lutowania i odpływu powszechnie stosowanymi w montażu elektronicznym.Potrafią wytrzymać wysokie temperatury związane z lutowaniem bez znaczących uszkodzeń lub zmian wymiarowych.

Ważne jest, aby pamiętać, że chociaż FR4 PCB mają dobrą stabilność termiczną, nadal mają swoje ograniczenia.może potencjalnie powodować stresDlatego ważne jest, aby wziąć pod uwagę konkretne środowisko operacyjne i odpowiednio wybrać odpowiednie materiały i rozważania projektowe.

FR4 PCB są znane ze swojej doskonałej stabilności termicznej, wysokiej wytrzymałości mechanicznej oraz odporności na wilgoć i substancje chemiczne.w tym elektronika użytkowa, telekomunikacji, motoryzacji, sprzętu przemysłowego i innych.

Materiał FR4 składa się z cienkiej warstwy folii miedzi, laminowanej na podłożu wykonanym z tkaniny z włókna szklanego impregnowanej żywicą epoksydową.Powierzchnia miedzi jest wygrawerowana, aby stworzyć pożądany wzór obwodu, a pozostałe ślady miedzi stanowią połączenia elektryczne między elementami.

Substrat FR4 zapewnia dobrą stabilność wymiarową, która jest ważna dla utrzymania integralności obwodu w szerokim zakresie temperatur.który pomaga zapobiegać zwarciom między sąsiednimi śladami.

Oprócz właściwości elektrycznych FR4 ma dobre właściwości opóźniające płomień ze względu na obecność związków halogenowanych w żywicy epoksydowej.Dzięki temu PCB FR4 nadają się do zastosowań, w których bezpieczeństwo przeciwpożarowe jest zagadnione.

Ogólnie rzecz biorąc, PCB FR4 są szeroko stosowane w przemyśle elektronicznym ze względu na ich doskonałe połączenie wydajności elektrycznej, wytrzymałości mechanicznej, stabilności termicznej i opóźnienia płomienia.
