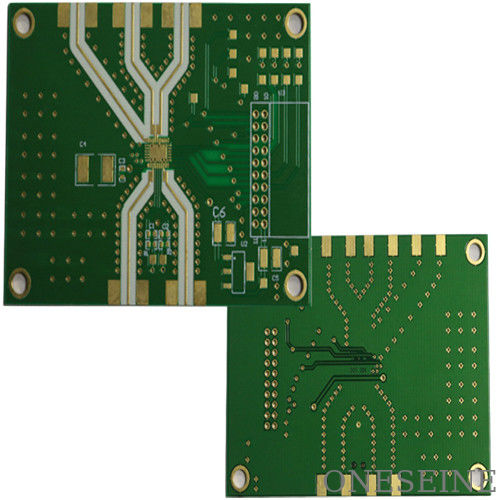

Specyfikacja FR4 PCB:

Materiał: Rogers4350B ((0,254mm) + FR4, Rogers 4003C+FR4

Materiał PP:KB6050, prepreg pcb

Warstwa:10

Klasyfikacja:Płyty płytek płytkowych z mieszanką fr4 wysokiej częstotliwości

Wykończenie powierzchniowe: złoto zanurzające, ENIG

Rozmiar: 18*28 cm

Min otwór:0.25MM

Masę miedzi0.5OZ

Specjalne wymagania: Wszystkie przejścia muszą być wypełnione i pokryte

Nazwa produktu: rogers fr4 właściwości materiałów, rogers fr4 arkusz danych, fr4 rogers 4350

Zestaw pliku:

Rogers Fr4:

Rogers 4003C z FR4 hybrydowym PCB

Rogers 4350B PCB FR4 mieszanego ciśnienia

Rogers 5880 Zestaw FR4

Główna warstwa sygnału wykorzystuje materiał Rogersa, a druga warstwa wykorzystuje FR4

PCB Rogers i fr4 design mieszanki tańsze niż Rogers+rogers

Wybór materiału PP:

Rogers+rogers→ rogers prepreg ((4450B/4450F)

Rogers+fr4→ rogers prepreg ((4450B/4450F) lub fr4 ((KB6050/6065/SP120N)

RO4450B i RO4450F Bondply

Producent PCB w Chinach, Rogers PCB,4003, 4350 PCB,RF HIGH FREQUENCY PCB Manufacturing, Rapid Prototyping, Low cost production
wysokiej częstotliwości w układach łączności przewodowej i bezprzewodowej na całym świecie.
FR4 jest bardzo słaby i jest używany tylko tam, gdzie koszt jest ważniejszy niż wydajność.Prototyp materiałów dielektrycznych PCB FR-4 vs. Porównanie materiałów PCB Rogers
W niektórych projektach właściwości PCB dielektrycznych są kluczowe
Niezależnie od tego, czy to projekty wysokiej prędkości, RF, mikrofalówki, czy aplikacje mobilne - gdzie zarządzanie energią jest kluczem,Znajdujesz więcej sytuacji, które wymagają właściwości PCB w prototypach, których standardowy FR-4 nie może dostarczyć.Dlatego dodaliśmy materiały Rogers 4350 do naszej linii produktów Quickturn.Te nowe materiały dielektryczne o niskiej stratze oznaczają większą wydajność dla prototypu PCB o wysokim zapotrzebowaniu

Rogers High Frequency 4350B Laminat w magazynie

Materiał do płytek Rogers w magazynie:
Rogers4003C: grubość 0,254 0.508,0.813,1.524) DK 3.38
Rogers4350B: grubość 0,254 0.508,0.762,1.524) DK 3.5
Rogers5880: grubość 0,254 0.508,0.762) DK 2.2
Rogers3003: grubość 0.127,0.254,0.508,0.762,1.524) DK 3

Rogers3006: grubość ((0.254) DK6.15
Rogers3010: grubość ((0.635) DK 10.2
Rogers3206: grubość 0,635) DK 10.2
Rogers3035: grubość ((0,508) DK 3.5
Rogers6010: grubość 0.635,1.27) DK 10.2

FR4 Rodzaje materiałów

FR-4 ma wiele różnych odmian w zależności od grubości materiału i właściwości chemicznych, takich jak standardowy FR-4 i G10.Poniższa lista przedstawia niektóre powszechne nazwy materiałów FR4 PCB.

Standardowy FR4: Jest to najczęściej stosowany rodzaj FR4. Zapewnia dobrą odporność mechaniczną i na wilgoć, z odpornością na ciepło około 140 ° C do 150 ° C.

FR4 z wysokim Tg: FR4 o wysokim Tg jest odpowiedni do zastosowań wymagających wysokiego cyklu cieplnego i temperatur powyżej 150°C. Standardowy FR4 jest ograniczony do około 150°C,podczas gdy FR4 o wysokim Tg może wytrzymać znacznie wyższe temperatury.

FR4 z wysokim CTI: FR4 z wysokim CTI (chemiczna interakcja cieplna) ma lepszą przewodność cieplną niż zwykły materiał FR4.

FR4 bez laminatu miedzianego: FR4 bez laminatu miedzianego jest materiałem nieprzewodzącym o doskonałej wytrzymałości mechanicznej.

FR4 G10: FR-4 G10 to materiał o stałym rdzeniu o doskonałych właściwościach mechanicznych, wysokiej odporności na wstrząsy cieplne, doskonałych właściwościach dielektrycznych i dobrych właściwościach izolacyjnych elektrycznych.

Wymagania dotyczące materiału PCB o wysokiej częstotliwości:

(1) stała dielektryczna (Dk) musi być bardzo stabilna

(2) Utrata dielektryczna (Df) musi być niewielka, co wpływa głównie na jakość transmisji sygnału, im mniejsza jest utrata dielektryczna, tym mniejsza jest również utrata sygnału.

(3) i współczynnik rozszerzenia termicznego folii miedzi w miarę możliwości, ze względu na niespójności w zmianie temperatury zimna i ciepła spowodowanej separacją folii miedzi.

(4) niska absorpcja wody, wysoka absorpcja wody będzie wpływać na wilgoć, gdy stała dielektryczna i utrata dielektryczna.

(5) Inne właściwości odporności na ciepło, odporność chemiczna, wytrzymałość uderzeniowa, wytrzymałość na łuszczenie itp. muszą być również dobre.

Czym jest materiał FR4 PCB?

FR-4 to wysokiej wytrzymałości, wysokiej odporności, wzmocniony szkłem epoksydowy materiał laminowany stosowany do wytwarzania płytek drukowanych.Krajowe Stowarzyszenie Producentów Elektrycznych (NEMA) definiuje go jako standard dla laminacji epoksydowych wzmocnionych szkłem.

FR oznacza opóźniacz płomienia, a liczba 4 odróżnia ten rodzaj laminowanego od innych podobnych materiałów.

FR-4 PCB odnosi się do deski wytwarzanej z sąsiedniego materiału laminowanego.

Właściwości materiału FR-4 ONESEINE'S STANDARD

Wysoka temperatura przemiany szkła (Tg) (150Tg lub 170Tg)

Wysoka temperatura rozkładu (Td) (> 345o C)

Niski współczynnik rozszerzenia termicznego (CTE) ((2,5%-3,8%)

Stała dielektryczna (@ 1 GHz): 4,25-4.55

Wskaźnik rozpraszania (@ 1 GHz): 0.016

UL (94V-0, CTI = minimum 3)

Kompatybilny ze standardowym i bezłowiowym zespołem.

Gęstość laminacji dostępna od 0,005 ̊ do 0,125 ̊

Dostępne grubości wstępnej prepreg (określone po laminowaniu):

(1080 szklany) 0,0022

(2116 szklany) 0,0042 ¢

(7628 szklany styl) 0,0075

Wykorzystanie FR4 w PCB:

FR-4 jest powszechnym materiałem do wykonywania płyt drukowanych (PCB). Cienka warstwa folii miedzianej jest zazwyczaj laminowana po jednej lub obu stronach płyty epoksydowej szkła FR-4.Są one powszechnie określane jako laminacje pokryte miedziąGęstość miedzi lub jej masa mogą się różnić i dlatego są określane oddzielnie.

FR-4 jest również stosowany w budowie przekaźników, przełączników, blokad, prętów prądowych, płytek, osłon łukowych, transformatorów i pasów końcowych śruby.
