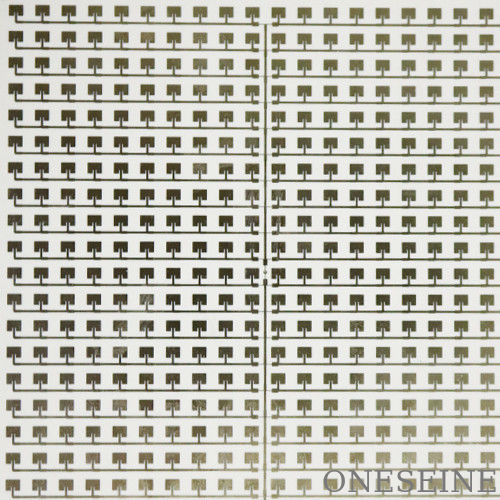

Wytwarzanie Rogers 4360 1.524MM ENIG Materiał tablicy PCB

Główny dostawca Rogers 4360 1.524MM ENIG Materiał płyt PCB

Szybki szczegół:

Cechy i korzyści:

RO4000 system żywicy termoodpornej

specjalnie przygotowane do spełnienia wymogów 6.15 Dk

• Łatwość produkcji / procesów

podobny do FR-4

• powtarzalność materiału RO4000

• Niewielkie straty

• Wysoka przewodność cieplna

• niższe całkowite koszty rozwiązania PCB

niż konkurencyjne produkty z PTFE

Niska osi Z CTE / wysoka Tg

• Elastyczność projektowania

• Niezawodność przejściowa

• Kompatybilne z automatycznym montażem

Środowiskowo przyjazne

• Kompatybilny z procesem wolnym od ołowiu

Inwentaryzacja regionalna produktów gotowych

• Krótkie terminy realizacji / szybki zapas

skręty

• Efektywny łańcuch dostaw

Rogers4360G2 informacje:

Laminaty RO4360G2 są 6,15 Dk, nisko straty, szkło wzmocnione, ceramika hydrowęglowodorowa wypełnione materiały termowytrzymałe, które zapewniają idealną równowagę między wydajnością i łatwością obróbki.Laminaty RO4360G2 rozszerzają portfolio materiałów o wysokiej wydajności firmy Rogers, zapewniając

Klienci z produktem pozbawionym ołowiu i oferującym lepszą sztywność dla zwiększonej możliwości przetwarzania w konstrukcjach z kartonami wielowarstwowymi, przy jednoczesnym zmniejszeniu kosztów materiału i produkcji.

Laminaty RO4360G2 mają proces podobny do FR-4 i są zgodne z automatycznym montażem.

Oś Z CTE dla elastyczności konstrukcyjnej i mają taką samą wysoką Tg jak cała linia produktów RO4000.

Laminaty RO4360G2 mogą być sparowane z laminatem RO4400 prepreg i laminatem RO4000 o niższym Dk w konstrukcjach wielowarstwowych.

NT1powtarzalność

Materiały obwodów wysokiej częstotliwości Rogers RT/duroid® są wypełnione pokrywkami kompozytowymi PTFE (nieprawidłowe szkło lub ceramika) do zastosowań w zakresie wysokiej niezawodności, lotnictwa i obronności.Typy RT/duroid mają długą historię w przemyśle w zakresie dostarczania materiałów o wysokiej niezawodności z dominującą wydajnościąTen rodzaj materiału ma kilka zalet:
1 Niskie straty elektryczne,
2Niska absorpcja wilgoci,
3Stabilna stała dielektryczna (Dk) w szerokim zakresie częstotliwości, oraz
4Niskie emisje gazu do zastosowań kosmicznych.
RO3000
Laminaty RO3000 to kompozyty PTFE wypełnione ceramiką przeznaczone do użytku w komercyjnych zastosowaniach mikrofalowych i RF.Laminaty z serii R03000 to materiały układowe o bardzo spójnych właściwościach mechanicznych niezależnie od wybranej stałej dielektrycznejZe względu na tę cechę przy projektowaniu płyt wielowarstwowych o różnych stałych dielektrycznychNie będzie problemów, jeśli w ogóle. Stała dielektryczna VS temperatura materiałów z serii RO3000 jest bardzo stabilna.Laminaty RO3000 są również dostępne w szerokim zakresie stałych dielektrycznych (3,0 do 10,2).
1. składniki RF mocowane na powierzchni,
2.anteny GPS, oraz
3- Wzmacniacze mocy.
RO4000
Laminaty i prepregi RO4000 posiadają korzystne właściwości, które są bardzo przydatne w układach mikrofalowych i przypadkach, w których potrzebna jest kontrolowana impedancja.Ta seria laminacji jest bardzo optymalizowana cenowo i jest również wytwarzana przy użyciu standardowych procesów FR4, co czyni ją odpowiednią do wielowarstwowych płyt PCBPonadto można go przetwarzać bez ołowiu. Laminaty z serii RO4000 oferują szeroki zakres stałych dielektrycznych (2.55-6.15) i są dostępne w wersjach UL 94 V-0 opóźniających płomień.Najpopularniejsze zastosowania są::
1. Czipy RFID,
2Wzmacniacze mocy,
3. Radary samochodowe, oraz
4- Czujniki.
TMM®
Laminaty mikrofalowe termorejestrowane Rogers TMM® zapewniają jednorodność stałej dielektrycznej, niski współczynnik cieplny stałej dielektrycznej (Dk) i współczynnik rozszerzenia cieplnego dopasowany do miedzi.Ze względu na ich elektryczną i mechaniczną stabilność, laminaty TMM o wysokiej częstotliwości są idealne do zastosowań wysokiej niezawodności w zakresie linii paskowej i mikropaskowej.
1. Szeroki zakres stałych dielektrycznych (Dks),
2Doskonałe właściwości mechaniczne, przepływ zimna i odporność na wkręcanie.
3Wyjątkowo niski współczynnik cieplny Dk,
4Współczynnik rozszerzenia termicznego odpowiedni do miedzi biorąc pod uwagę wysoką niezawodność pokrytych otworów,
5Dostępna miedź pokryta w większych formatach, umożliwiająca stosowanie standardowych procesów subtrakcji PCB,
6. brak uszkodzeń materiałów podczas procesów wytwarzania i montażu,
7. żywica termoodporna na niezawodne wiązanie drutu,
8Nie wymaga specjalistycznych technik produkcyjnych,
9Laminaty TMM 10 i 10i mogą zastąpić podłoże aluminiowe, oraz
10. zgodne z RoHS, przyjazne dla środowiska. Poniżej znajduje się tabela przedstawiająca właściwości różnych rodzajów materiałów PCB.
