Arlon PCB o wysokiej częstotliwości do podziału mocy / sprzęgacza / kombinującego

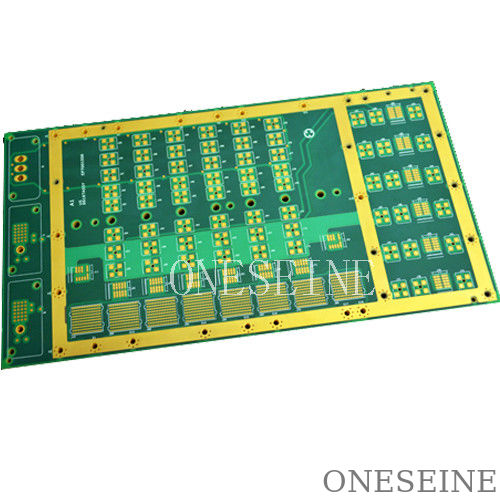

Szybki szczegół:
Materiał: ArlonAD255, inny materiał rogers/taconic/nelco opcjonalnie
Warstwa:2
Grubość: 30 ml
DK:2.55 DF:0.0018
Rozmiar: 8*6cm
Miedź: 2 uncje
Wykończenie powierzchni: złoto zanurzające
Wszystkie otwory PTH
Nazwa: Arlon PCB, Producent PCB w Chinach
Pozostałe materiały arlowe:
|
Marka
|
Model
|
Gęstość(mm)
|
DK ((ER)
|
DF
|
|
Arlon
|
AD255
|
0.762,1.5
|
2.55
|
0.0018
|
|
AD300C
|
0.762.1.524
|
2.97
|
0.002
|
|
TC350
|
0.254,0.762
|
3.5
|
0.002
|
|
DiClad 522
|
0.508,0.787
|
2.4-2.6
|
0.0018
|
|
DiClad 880
|
0.254,0.762
|
2.17
|
0.0009
|
|
TC600
|
0.508,0.889
|
6.15
|
0.002
|
Płyty rozdzielcze mocy
Podział mocy, jest sposobem, w jaki energia sygnału wejściowego jest podzielona na dwa lub więcej urządzeń o równej lub nierównej energii wyjściowej, ale także z kolei wielokanałowy sygnał energii wyjściowej przez cały sposób,ten może być również określany jako kombinującyPodział mocy między portami wyjściowymi powinien zapewnić pewien stopień izolacji.jeden trzy (jeden wejście trzy wyjście) i tak dalejGłówne parametry techniczne rozdzielacza mocy to utrata mocy (w tym utrata wstawienia, utrata dystrybucji i utrata odbicia), współczynnik fali napięcia stałego każdego portu,izolacja między portami dystrybucji energii, równowaga amplitudy, równowaga fazy, pojemność mocy i szerokość pasma częstotliwości itp.
Płytka rozdzielcza mocy może używać materiału wysokiej częstotliwości Rogers, Taconic, Arlon lub Isola, jest według projektu, najważniejsze jest DK i DF, grubość
Możesz podać mi DK, DF i grubość, możemy polecić względny materiał do odniesienia
PCB sprzęgłowe
W układzie mikrofalowym, zawsze musi być sposób na rozdzielenie mocy mikrofalowej na kilka proporcji, co jest problemem dystrybucji mocy.Składniki do osiągnięcia tej funkcji znane jako elementy dystrybucji energii, które łączą, w tym: sprzęgło kierunkowe, dystrybutor mocy i różne urządzenia mikrofalowe.
PCB jest tylko częścią sprzęgła, ale jest najważniejszy.
Więc PCB sprzęgło wymaga wysokiej technologii i materiału
Mamy ponad 7-letnie doświadczenie w produkcji płytek z sprzęglem, więc możesz wysłać nam swój plik projektowy i wymagania tutaj, cytujemy Cię w ciągu 1 godziny, jeśli materiał jest rzadki,Następnie w ciągu 1 dnia
Płytki PCB do kombinowania
Możesz sprawdzić na naszej stronie internetowej szczegółowe zdjęcia
Opis PCB o wysokiej częstotliwości:
PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.
Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:
Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.
Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.
Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.
Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.
Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.
Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.
Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.
PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.
Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.
