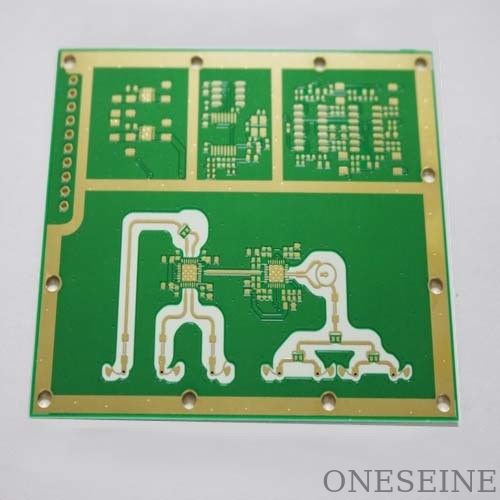

Nelco Materiał PCB wysokiej częstotliwości HF Substrate Płyty obwodowe Zielony lutownik

Płyty obwodnicze podłoża HF o wysokiej częstotliwości PCB

Specyfikacja PCB:

Nelco RF i materiały mikrofalowe

Płyty obwodowe drukowane na płycie PCB Nelco NY9220/4000

Pełne spektrum niezawodnych, wartościowych substratów do użytku komercyjnego

i wojskowych krytycznych komponentów mikrofalowych, anten i podzespołów.

Seria NY9000 - PTFE/kompozyt z tkanin szklanych. Niski stosunek szkła do PTFE

Seria NX9000 - kompozyt PTFE/szkło tkanone. Wysoki stosunek szkła do PTFE

Seria NH9000 - kompozyt PTFE/szkło tkanone/ceramika.

N4350-13 RF - kontrolowany Dk/Df zmodyfikowany epoksyd

N4380-13 RF - kontrolowany Dk/Df zmodyfikowany epoksyd

N9000-13 RF - PTFE i kompozyt epoksydowy

Zastosowanie:

motoryzacyjny

urządzenia bezprzewodowe i infrastruktura

hybrydowe wielowarstwowe urządzenia RF

komunikacja i tworzenie sieci

wzmacniacze mocy

B

Parametry ogólne:

Zakres PCB o wysokiej częstotliwości:

Zakres częstotliwości: PCB o wysokiej częstotliwości są zaprojektowane do działania w zakresach częstotliwości, zazwyczaj począwszy od kilku megahertzów (MHz) i rozciągając się do zakresu gigahertzów (GHz) i terahertzów (THz).PCB te są powszechnie stosowane w zastosowaniach takich jak systemy łączności bezprzewodowej (eW tym celu należy wprowadzić systemy łączności komórkowej (np. sieci komórkowe, Wi-Fi, Bluetooth), systemy radarowe, łączność satelitarną i szybkie przesyłanie danych.

Utrata sygnału i rozproszenie: przy wysokich częstotliwościach utrata sygnału i rozproszenie stają się poważnymi problemami.takie jak wykorzystanie materiałów dielektrycznych o niskiej stratzie, kontrolowane ruchy impedancyjne i minimalizowanie długości i liczby dróg.

PCB Stackup: konfiguracja układu układu PCB o wysokiej częstotliwości jest starannie zaprojektowana w celu spełnienia wymagań dotyczących integralności sygnału.materiały dielektryczneUkład tych warstw jest zoptymalizowany w celu kontrolowania impedancji, minimalizowania przesłuchania krzyżowego i zapewnienia osłony.

Podłącza RF: PCB o wysokiej częstotliwości często zawierają specjalistyczne podłącza RF w celu zapewnienia prawidłowej transmisji sygnału i zminimalizowania strat.Połączenia te są zaprojektowane w celu utrzymania stałej impedancji i zminimalizowania odbić.

Kompatybilność elektromagnetyczna (EMC):PCB o wysokiej częstotliwości muszą spełniać normy kompatybilności elektromagnetycznej w celu zapobiegania zakłóceniom z innymi urządzeniami elektronicznymi i uniknięcia podatności na zakłócenia zewnętrzneW celu spełnienia wymogów EMC stosuje się odpowiednie techniki uziemienia, osłony i filtrowania.

Symulacja i analiza: Projektowanie płyt PCB o wysokiej częstotliwości często obejmuje symulację i analizę przy użyciu specjalistycznych narzędzi oprogramowania.dopasowanie impedancji, i zachowania elektromagnetycznego przed produkcją, pomagając zoptymalizować projekt PCB dla wydajności wysokiej częstotliwości.

Wyzwania związane z produkcją: Produkcja płyt PCB o wysokiej częstotliwości może być trudniejsza niż w przypadku standardowych płyt PCB.i ścisłe tolerancje wymagają zaawansowanych technik wytwarzania, takich jak precyzyjne etyrowanie, kontrolowanej grubości dielektrycznej oraz precyzyjnych procesów wiercenia i pokrywania.

Testy i walidacja: PCB o wysokiej częstotliwości poddawane są rygorystycznym testom i walidacji w celu zapewnienia, że ich wydajność spełnia wymagane specyfikacje.analiza integralności sygnału, pomiar strat wstawienniczych oraz inne badania RF i mikrofalowe.

Ważne jest, aby zauważyć, że projektowanie i produkcja płyt PCB o wysokiej częstotliwości są specjalistycznymi obszarami wymagającymi wiedzy specjalistycznej w zakresie RF i inżynierii mikrofalowej, układu płyt PCB i procesów produkcyjnych.Współpraca z doświadczonymi specjalistami oraz konsultacja z odpowiednimi wytycznymi i normami projektowymi ma kluczowe znaczenie dla zapewnienia niezawodnej wydajności na wysokich częstotliwościach.

Opis PCB o wysokiej częstotliwości:

PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.

Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:

Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.

Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.

Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.

Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.

Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.

Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.

Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.

PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.

Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.

Materiał PCB o wysokiej częstotliwości w magazynie:

Marka	Model	Gęstość ((mm)	DK ((ER)
Rogers.	RO4003C	0.203 mm,0.305 mm,0.406mm,0.508 mm,00,813 mm,1.524 mm	30,38 ± 0.05
	RO4350B	0.101 mm,0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,762 mm,1.524 mm	30,48 ± 0.05
	RO4360G2	0.203 mm,0.305 mm,0.406mm,0.508 mm,00,610 mm,00,813 mm,1.524 mm	60,15 ± 0.15
	RO4835	0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,591 mm, 0,676 mm,00,762 mm,1.524 mm	30,48 ± 0.05
	RTpożywienie	0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm	2.33 20,33 ± 0.02
	RTpożywienie	0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm	2.20 20,20 ± 0.02
	RO3003	0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm	30,00 ± 0.04
	RO3010	0.13mm,0.25mm,00,64 mm,1.28mm	10.2 ± 0.30
	RO3006	0.13mm,0.25mm,00,64 mm,1.28mm	60,15 ± 0.15
	RO3203	0.25mm,0.50 mm,0.75mm,1.52mm	30,02±0.04
	RO3210	00,64 mm,1.28mm	10.2±0.50
	RO3206	00,64 mm,1.28mm	6.15±0.15
	R03035	0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm	30,50 ± 0.05
	RTprzestrzeni	0.127mm,0.254 mm,0.508 mm,00,762 mm,1.524 mm,3.048 mm	20,94 ± 0.04
	RTprzestrzeni	0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm	6.15±0.15
	RTprzyrodnicze	0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm	10.2 ± 0.25
TACONIC	TLX-8.TLX-9	0.508. 0.762	2.45-2.65
	TLC-32	0.254,0.508,0.762	3.35
	TLY-5	0.254,0.508.0.8,	2.2
	RF-60A	0.254.0.508.0.762	6.15
	CER-10	0.254.0.508.0.762	10
	RF-30	0.254.0.508.0.762	3
	TLA-35	0.8	3.2
Arlon	AD255C06099C	1.5	2.55
	MCG0300CG	0.8	3.7
	AD0300C	0.8	3
	AD255C03099C	0.8	2.55
	AD255C04099C	1	2.55
	DLC220	1	2.2
