Chiński podłoże F4b 2warstwowe płyty drukowane PCB o wysokiej częstotliwości Produkcja

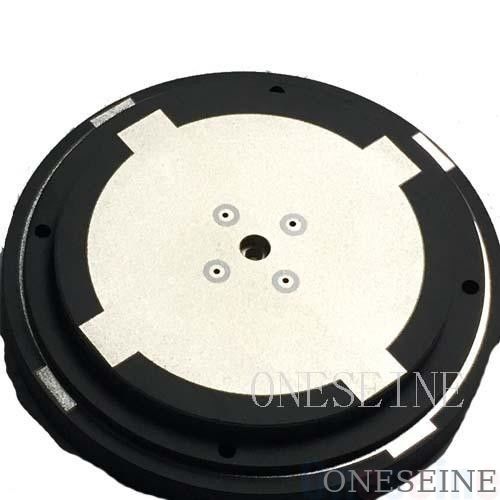

Informacje o PCB:
Materiał: F4Bm255 Chiński materiał wysokiej częstotliwości
Wykończenie powierzchni: OSP
Masę miedzi:2OZ
Kolor: Czarny
Wielkość: 5*5 cm Koło
Gęstość: 1,6 mm
Podstawowe właściwości materiałów podłoża o wysokiej częstotliwości wymagają:
(1) Stała dielektryczna (Dk) musi być mała i stabilna.Im wolniejsza prędkość transmisji sygnału, tym jest odwrotnie proporcjonalna do pierwiastka kwadratowego stałej dielektrycznej materiału.Wysoka stała dielektryczna może łatwo spowodować opóźnienie transmisji sygnału.
(2) Utrata dielektryczna (Df) musi być niewielka, co wpływa głównie na jakość transmisji sygnału.
(3) Współczynnik rozszerzenia termicznego folii miedzi powinien być jak najbardziej spójny, ponieważ niespójność spowoduje oddzielenie folii miedzi w warunkach zimnych i gorących zmian.
(4) Niska absorpcja wody i wysoka absorpcja wody wpływają na stałą dielektryczną i utratę dielektryczną w przypadku narażenia na wilgoć.
(5) Inne właściwości odporności na ciepło, odporność chemiczna, wytrzymałość uderzeniowa, wytrzymałość na łuszczenie itp. muszą być również dobre.
Ogólnie rzecz biorąc, wysokie częstotliwości można zdefiniować jako częstotliwości powyżej 1 GHz.takie jak politetrafluoroetylen (PTFE)Powyżej 5 GHz istnieją również substraty FR-4 lub PPO, które mogą być używane w zakresie od 1 GHz do 10 GHz.Właściwości fizyczne tych trzech substratów o wysokiej częstotliwości porównano w następujący sposób:.
Na obecnym etapie wykorzystywane są trzy rodzaje materiałów podłoża o wysokiej częstotliwości: żywica epoksydowa, żywica PPO i żywica na bazie fluoru.Epoksyjonowa żywica jest najtańsza, a żywica na bazie fluoru najdroższa.; stała dielektryczna, utrata dielektryczna i wchłanianie wody Biorąc pod uwagę cechy częstotliwości, żywica fluorowa jest najlepsza, a żywica epoksydowa jest słaba.Jeżeli częstotliwość stosowania produktu jest większa niż 10 GHzW związku z tym w przypadku, gdy opracowano opracowanie z wykorzystaniem fluoru, można zastosować tylko płytę drukowaną z fluoroorezyny.jego wady to słaba sztywność i wysoki współczynnik rozszerzania cieplnegoW przypadku politetrafluoroetylenu (PTFE) duża ilość materiału nieorganicznego (np.krzemu SiO2) lub szklanej tkaniny jest stosowany jako materiał wypełniający wzmacniający w celu poprawy sztywności podłoża i zmniejszenia jego rozszerzania termicznego w celu poprawy wydajnościPonadto, ze względu na molekularną obojętność same żywicy PTFE, nie jest łatwo łączyć się z folią miedzianą. Treatment methods include chemical etching or plasma etching on the surface of to increase the surface roughness or to increase the adhesion between the copper foil and resin to increase the bonding force, ale może mieć właściwość dielektryczną.
Rozwój całej płyty obwodów wysokiej częstotliwości na bazie fluoru wymaga współpracy między dostawcami surowców, instytutami badawczymi, dostawcami sprzętu, producentami PCB,i producentów produktów komunikacyjnych, aby nadążyć za szybkim rozwojem płyt o dużej częstotliwości.
Zakres PCB o wysokiej częstotliwości:
Zakres częstotliwości: PCB o wysokiej częstotliwości są zaprojektowane do działania w zakresach częstotliwości, zazwyczaj począwszy od kilku megahertzów (MHz) i rozciągając się do zakresu gigahertzów (GHz) i terahertzów (THz).PCB te są powszechnie stosowane w zastosowaniach takich jak systemy łączności bezprzewodowej (eW tym celu należy wprowadzić systemy łączności komórkowej (np. sieci komórkowe, Wi-Fi, Bluetooth), systemy radarowe, łączność satelitarną i szybkie przesyłanie danych.
Utrata sygnału i rozproszenie: przy wysokich częstotliwościach utrata sygnału i rozproszenie stają się poważnymi problemami.takie jak wykorzystanie materiałów dielektrycznych o niskiej stratzie, kontrolowane ruchy impedancyjne i minimalizowanie długości i liczby dróg.
PCB Stackup: konfiguracja układu układu PCB o wysokiej częstotliwości jest starannie zaprojektowana w celu spełnienia wymagań dotyczących integralności sygnału.materiały dielektryczneUkład tych warstw jest zoptymalizowany w celu kontrolowania impedancji, minimalizowania przesłuchania krzyżowego i zapewnienia osłony.
Podłącza RF: PCB o wysokiej częstotliwości często zawierają specjalistyczne podłącza RF w celu zapewnienia prawidłowej transmisji sygnału i zminimalizowania strat.Połączenia te są zaprojektowane w celu utrzymania stałej impedancji i zminimalizowania odbić.
Kompatybilność elektromagnetyczna (EMC):PCB o wysokiej częstotliwości muszą spełniać normy kompatybilności elektromagnetycznej w celu zapobiegania zakłóceniom z innymi urządzeniami elektronicznymi i uniknięcia podatności na zakłócenia zewnętrzneW celu spełnienia wymogów EMC stosuje się odpowiednie techniki uziemienia, osłony i filtrowania.
Symulacja i analiza: Projektowanie płyt PCB o wysokiej częstotliwości często obejmuje symulację i analizę przy użyciu specjalistycznych narzędzi oprogramowania.dopasowanie impedancji, i zachowania elektromagnetycznego przed produkcją, pomagając zoptymalizować projekt PCB dla wydajności wysokiej częstotliwości.
Wyzwania związane z produkcją: Produkcja płyt PCB o wysokiej częstotliwości może być trudniejsza niż w przypadku standardowych płyt PCB.i ścisłe tolerancje wymagają zaawansowanych technik wytwarzania, takich jak precyzyjne etyrowanie, kontrolowanej grubości dielektrycznej oraz precyzyjnych procesów wiercenia i pokrywania.
Testy i walidacja: PCB o wysokiej częstotliwości poddawane są rygorystycznym testom i walidacji w celu zapewnienia, że ich wydajność spełnia wymagane specyfikacje.analiza integralności sygnału, pomiar strat wstawienniczych oraz inne badania RF i mikrofalowe.
Ważne jest, aby zauważyć, że projektowanie i produkcja płyt PCB o wysokiej częstotliwości są specjalistycznymi obszarami wymagającymi wiedzy specjalistycznej w zakresie RF i inżynierii mikrofalowej, układu płyt PCB i procesów produkcyjnych.Współpraca z doświadczonymi specjalistami oraz konsultacja z odpowiednimi wytycznymi i normami projektowymi ma kluczowe znaczenie dla zapewnienia niezawodnej wydajności na wysokich częstotliwościach.
Opis PCB o wysokiej częstotliwości:
PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.
Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:
Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.
Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.
Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.
Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.
Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.
Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.
Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.
PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.
Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.
