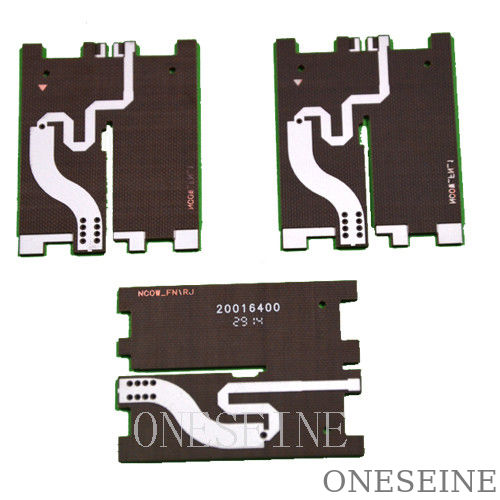

PTFE wysokiej częstotliwości 2 warstwa Czarny OSP F4B PCB Board

Szczegóły dotyczące PCB:

F4B-1/2 jest laminowany doskonałym materiałem zgodnie z wymaganiami obwodu mikrofalowego w zakresie wydajności elektrycznej.Jest to rodzaj laminowanego PCB mikrofalowego ze względu na jego doskonałą wydajność elektryczną i wyższą wytrzymałość mechaniczną.
owe tkaniny szklane laminowane pokryte miedzią o wysokiej przepuszczalności
F4BK-1/2
F4BK-1/2 jest laminowany poprzez nakład lakierowanej szklanej tkaniny z żywicy owej, zgodnie z naukowym preparatem i ścisłym procesem technologicznym.Produkt ten ma pewne zalety w stosunku do serii F4B w zakresie wydajności elektrycznej ((szerszy zakres stałej dielektrycznej).
owe tkaniny szklane laminowane pokryte miedzią o wysokiej przepuszczalności
F4BM-1/2
F4BM-1/2 jest laminowany poprzez nakład lakierowanej szklanej tkaniny z żywicy owej, zgodnie z naukowym preparatem i rygorystycznym procesem technologicznym.Produkt ten ma pewne zalety w stosunku do serii F4B w zakresie wydajności elektrycznej ((szerszy zakres stałej dielektrycznejW tym celu należy wprowadzić nowe zasady dotyczące oporu.
owe tkaniny szklane laminowane pokryte miedzią o wysokiej przepuszczalności
F4BMX-1/2
F4BMX-1/2 jest laminowany poprzez nakładanie lakierowanej szklanej tkaniny z żywicy owej, zgodnie z naukową formułą i rygorystycznym procesem technologicznym.Produkt ten ma pewne zalety w stosunku do serii F4B w zakresie wydajności elektrycznej ((szerszy zakres stałej dielektrycznejW porównaniu z F4BM, ten model jest bardziej stabilny.Konsekwencja laminowanego materiału, różne właściwości mogą być zapewnione poprzez stosowanie importowanej tkaniny ze szkła.
owe tkaniny szklane laminowane pokryte miedzią o wysokiej przepuszczalności
F4BME-1/2
F4BME-1/2 jest laminowana poprzez nakład owej żywicy na importowany lakierowany szklany materiał, zgodnie z naukową formułą i rygorystycznym procesem technologicznym.Produkt ten ma pewne zalety w stosunku do serii F4BM w zakresie wydajności elektrycznej, a wskaźniki pasywnej intermodulacji zwiększone.
owe tkaniny szklane laminowane miedziane z ceramiki wypełnionej
F4BT-1/2
F4BT-1/2 to mikro-dispergowany kompozyt ceramiczny z PTFE z wzmocnieniem z włókna szklanego poprzez naukową formułę i rygorystyczne procedury technologiczne.Ten produkt ma wyższą stałą dielektryczną niż tradycyjne laminacje pokryte miedzią PTFE, aby spełnić wymagania projektowe i produkcyjne miniaturyzacji obwoduZe względu na wypełnienie proszkiem ceramicznym, F4BT-1/2 ma niski współczynnik rozszerzenia termicznego osi Z, co zapewnia doskonałą niezawodność przewierconych otworów.z powodu wysokiej przewodności cieplnej, korzyść dla rozpraszania ciepła urządzenia.
F4BDZ294
1.Wprowadzenie:
F4BDZ294 to rodzaj laminowanych warstw pokrytych miedzią z płaskim rezystorem tkaniny szklanej z u o stałej dielektrycznej 2.94Ten rodzaj laminacji o wysokiej częstotliwości jest wytwarzany z tkaniny ze szkła owego (z niską stałą dielektryczną i niskim współczynnikiem rozpraszania) z płaską oporną folią miedzianą.Ma doskonałą wydajność elektryczną i mechanicznąJego wysoka niezawodność mechaniczna i doskonała stabilność elektryczna nadają się do projektowania skomplikowanego obwodu mikrofalowego.
Struktura materiału:Jedna strona pokryta jest folia miedziana oporu, a druga strona pokryta jest tradycyjną folia miedziana, a materiał dielektryczny tkanina szklana z u.Stała dielektryczna wynosi 2.94.
Cechy materiału:niska stała i utrata dielektryczna;doskonała wydajność elektryczno-mechaniczna;niższy współczynnik cieplny stałej dielektrycznej;niskie wydalanie gazu.
2.Rozmiar zastosowania
(1) System radarowy naziemny i lotniczy;
(2)Antenna z fazowym układem;
(3) Antenna GPS;
(4)Płytka tylna napędowa;
(5) PCB wielowarstwowe;
(6) Sieć Spotlight.
Włókna szklane owe o bazie metalowej, laminowane miedziane
F4B-1/AL(Cu)
F4B-1/AL(Cu) jest rodzajem metalowego materiału bazowego układu mikrofalowego opartego na laminacie miedzianym z tkaniny szklanej z u, który jest na jednej stronie tłoczony miedzią,i aluminiowej (koprowej) płyty po drugiej stronie.
Laminaty pokryte miedzią z u
F4T-1/2
F4T-1/2 to rodzaj laminowanego obwodu opartego na tablicy owej, która jest sprężana folią miedzianą elektrolityczną (po obróbce utleniania) z obu stron,a następnie ściśnięte razem po wysokiej temperaturze i wysokim ciśnieniuProdukt ten ma pewne zalety w zakresie osiągów elektrycznych (niska stała dielektryczna, niski kąt styczności straty dielektrycznej).Jest to dobry rodzaj laminowanego PCB mikrofalowego ze względu na jego wyższą wytrzymałość mechaniczną.
Mikrowave kompozytowy dielektryczny substrat pokryty miedzią
TP-1/2
Zalety projektowania układu mikrofalowego z wykorzystaniem TP-1/2:
(1) Stała dielektryczna jest stabilna i może być opcjonalna w zakresie od 3 do 16 zgodnie z wymaganiami projektowymi obwodu.
(2) Wytrzymałość odłamkowa pomiędzy miedzią a podłożem jest bardziej niezawodna niż podłoża ceramiczne pokryte folii próżniowej.wyższy wskaźnik przejścia produkcji, a koszt produkcji jest znacznie niższy niż podłoża ceramiczne.
(3) Współczynnik rozpraszania tgδ≤1×10-3, a utrata ma niewielkie zmiany wraz ze wzrostem częstotliwości.
(4) Jest łatwy do wytwarzania mechanicznego, w tym do wiertniania, wiertniania, szlifowania, cięcia, grawerowania itp.
Specjalny kompozytowy substrat dielektryczny pokryty miedzią mikrofalowy
TPH-1/2
TPH-1/2 jest wykonany z nowego rodzaju materiałów nieorganicznych i organicznych, ze specjalnym procesem i mieszaninami.
Zalety projektowania układu mikrofalowego z wykorzystaniem TPH-1/2:
(1) Podłoże jest czarne, stała dielektryczna wynosi 2.65,o stałej wydajności w szerokim zakresie temperatur i częstotliwości, temperatura pracy wynosi -100°C+150°C;
(2) Wytrzymałość odłamkowa pomiędzy miedzią a podłożem jest bardziej niezawodna niż podłoża ceramiczne pokryte folii próżniowej.wyższy wskaźnik przejścia produkcji, a koszt produkcji jest znacznie niższy niż podłoża ceramiczne.
(3) Współczynnik rozpraszania tgδ≤1×10-3, a utrata ma niewielkie zmiany wraz ze wzrostem częstotliwości.
(4) Jest łatwy do wytwarzania mechanicznego, w tym do wiertniania, wiertniania, szlifowania, cięcia, grawerowania itp.
(5) Ze względu na mniejszą ciężar właściwy, niezwykłe cechy modułu są lżejsze w masie produkcyjnej przez ten podłoże, które tylko inne materiały nie mogą porównać.
(6)Grubość miedzi wynosi:00,035 μm
owy kompozytowy substrat dielektryczny z ceramiki
TF-1/2
TF-1/2 to rodzaj laminowanego obwodu opartego na ie (które mają doskonałą odporność na mikrofalę i temperaturę) złożonym z ceramiki.Ten rodzaj laminowanego może być porównywalny z produktami (np. RT/duroid 6006/6010/TMM10) firmy Rogers Corporation w Stanach Zjednoczonych Ameryki..
Zalety projektowania układu mikrofalowego z wykorzystaniem TF-1/2:
(1)Temperatura pracy jest znacznie wyższa niż w przypadku serii TP. Jest ona stosowana do długotrwałej pracy w zakresie temperatury -80°C+200°C i może być stosowana do spawania falowego i spawania zwrotnego.
(2) Używane do produkcji płytek drukowanych mikrofalowych i fal milimetrowych.
(3) Lepsze działanie promieniowania, 30min20rad/cm2.
(4) Właściwości dielektryczne są stabilne i mają niewielkie zmiany wraz ze wzrostem temperatury i częstotliwości.
Tkaniny z tektonu ze szkła
F4B-N / F4B-J / F4B-T
Produkt ten jest surowcem do produkcji laminacji pokrytych miedzią z tkaniny szklanej z u.Opracowanie zanurzeniowe żywicy owej na tkaniny szklanej bezalkali,suszenie,pieczenie i sinterujące,materiał mikrofalowy jest sformułowany. Ten produkt charakteryzuje się pewnymi cechami, takimi jak odporność na ciepło, izolacja, niskie straty, doskonała wydajność elektryczna, przyczepność.silnikW dziedzinie urządzeń mikrofalowych może być stosowany jako folia wiązania do produkcji wielowarstwowych płyt drukowanych.
1.Typ materiału
(1)Przeciwprzylepiająca tkanina ze szkła z u:F4B-N;
(2)Izolacja Teklonowa tkanina szklana:F4B-J;
(3) Wentylowana tkanina szklana z u:F4B-T.

Zakres PCB o wysokiej częstotliwości:

Zakres częstotliwości: PCB o wysokiej częstotliwości są zaprojektowane do działania w zakresach częstotliwości, zazwyczaj począwszy od kilku megahertzów (MHz) i rozciągając się do zakresu gigahertzów (GHz) i terahertzów (THz).PCB te są powszechnie stosowane w zastosowaniach takich jak systemy łączności bezprzewodowej (eW tym celu należy wprowadzić systemy łączności komórkowej (np. sieci komórkowe, Wi-Fi, Bluetooth), systemy radarowe, łączność satelitarną i szybkie przesyłanie danych.

Utrata sygnału i rozproszenie: przy wysokich częstotliwościach utrata sygnału i rozproszenie stają się poważnymi problemami.takie jak wykorzystanie materiałów dielektrycznych o niskiej stratzie, kontrolowane ruchy impedancyjne i minimalizowanie długości i liczby dróg.

PCB Stackup: konfiguracja układu układu PCB o wysokiej częstotliwości jest starannie zaprojektowana w celu spełnienia wymagań dotyczących integralności sygnału.materiały dielektryczneUkład tych warstw jest zoptymalizowany w celu kontrolowania impedancji, minimalizowania przesłuchania krzyżowego i zapewnienia osłony.

Podłącza RF: PCB o wysokiej częstotliwości często zawierają specjalistyczne podłącza RF w celu zapewnienia prawidłowej transmisji sygnału i zminimalizowania strat.Połączenia te są zaprojektowane w celu utrzymania stałej impedancji i zminimalizowania odbić.

Kompatybilność elektromagnetyczna (EMC):PCB o wysokiej częstotliwości muszą spełniać normy kompatybilności elektromagnetycznej w celu zapobiegania zakłóceniom z innymi urządzeniami elektronicznymi i uniknięcia podatności na zakłócenia zewnętrzneW celu spełnienia wymogów EMC stosuje się odpowiednie techniki uziemienia, osłony i filtrowania.

Symulacja i analiza: Projektowanie płyt PCB o wysokiej częstotliwości często obejmuje symulację i analizę przy użyciu specjalistycznych narzędzi oprogramowania.dopasowanie impedancji, i zachowania elektromagnetycznego przed produkcją, pomagając zoptymalizować projekt PCB dla wydajności wysokiej częstotliwości.

Wyzwania związane z produkcją: Produkcja płyt PCB o wysokiej częstotliwości może być trudniejsza niż w przypadku standardowych płyt PCB.i ścisłe tolerancje wymagają zaawansowanych technik wytwarzania, takich jak precyzyjne etyrowanie, kontrolowanej grubości dielektrycznej oraz precyzyjnych procesów wiercenia i pokrywania.

Testy i walidacja: PCB o wysokiej częstotliwości poddawane są rygorystycznym testom i walidacji w celu zapewnienia, że ich wydajność spełnia wymagane specyfikacje.analiza integralności sygnału, pomiar strat wstawienniczych oraz inne badania RF i mikrofalowe.

Ważne jest, aby zauważyć, że projektowanie i produkcja płyt PCB o wysokiej częstotliwości są specjalistycznymi obszarami wymagającymi wiedzy specjalistycznej w zakresie RF i inżynierii mikrofalowej, układu płyt PCB i procesów produkcyjnych.Współpraca z doświadczonymi specjalistami oraz konsultacja z odpowiednimi wytycznymi i normami projektowymi ma kluczowe znaczenie dla zapewnienia niezawodnej wydajności na wysokich częstotliwościach.

Opis PCB o wysokiej częstotliwości:

PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.

Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:

Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.

Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.

Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.

Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.

Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.

Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.

Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.

PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.

Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.

Materiał PCB o wysokiej częstotliwości w magazynie:

Marka	Model	Gęstość ((mm)	DK ((ER)
Rogers.	RO4003C	0.203 mm,0.305 mm,0.406mm,0.508 mm,00,813 mm,1.524 mm	30,38 ± 0.05
	RO4350B	0.101 mm,0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,762 mm,1.524 mm	30,48 ± 0.05
	RO4360G2	0.203 mm,0.305 mm,0.406mm,0.508 mm,00,610 mm,00,813 mm,1.524 mm	60,15 ± 0.15
	RO4835	0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,591 mm, 0,676 mm,00,762 mm,1.524 mm	30,48 ± 0.05
	RTpożywienie	0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm	2.33 20,33 ± 0.02
	RTpożywienie	0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm	2.20 20,20 ± 0.02
	RO3003	0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm	30,00 ± 0.04
	RO3010	0.13mm,0.25mm,00,64 mm,1.28mm	10.2 ± 0.30
	RO3006	0.13mm,0.25mm,00,64 mm,1.28mm	60,15 ± 0.15
	RO3203	0.25mm,0.50 mm,0.75mm,1.52mm	30,02±0.04
	RO3210	00,64 mm,1.28mm	10.2±0.50
	RO3206	00,64 mm,1.28mm	6.15±0.15
	R03035	0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm	30,50 ± 0.05
	RTprzestrzeni	0.127mm,0.254 mm,0.508 mm,00,762 mm,1.524 mm,3.048 mm	20,94 ± 0.04
	RTprzestrzeni	0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm	6.15±0.15
	RTprzyrodnicze	0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm	10.2 ± 0.25
TACONIC	TLX-8.TLX-9	0.508. 0.762	2.45-2.65
	TLC-32	0.254,0.508,0.762	3.35
	TLY-5	0.254,0.508.0.8,	2.2
	RF-60A	0.254.0.508.0.762	6.15
	CER-10	0.254.0.508.0.762	10
	RF-30	0.254.0.508.0.762	3
	TLA-35	0.8	3.2
Arlon	AD255C06099C	1.5	2.55
	MCG0300CG	0.8	3.7
	AD0300C	0.8	3
	AD255C03099C	0.8	2.55
	AD255C04099C	1	2.55
	DLC220	1	2.2
