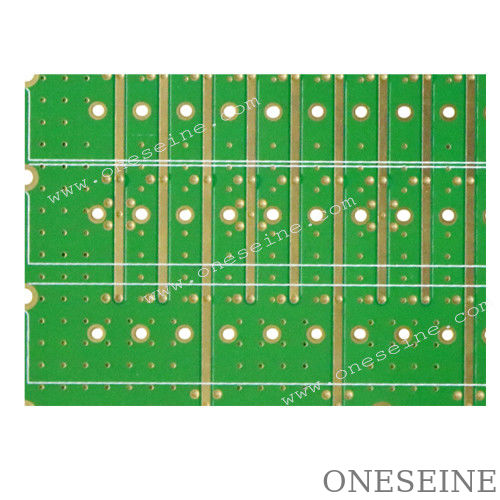

Rogers 3003 0.635MM HF ENIG Płyty obwodowe Materiały PCB o wysokiej częstotliwości

Rodgers 3003 Materiał Płyty obwodnicze Produkcja płyt PCB wysokiej częstotliwości

Parametry PCB:

Materiał: Rogers3003 0,635MM

DK:3

Warstwa:2

Wykończenie powierzchniowe: złoto zanurzające

Zastosowanie: Mikrofale / pole RF

grubość deski:0.8MM

Min. szerokość i przestrzeń: 8 mil

Min otwór:0.3MM

Wprowadzenie PCB:

Znaczenie dla zrozumienia produkcji płyt PCB

W odpowiedzi na pytanie: "Czy ważne jest zrozumienie procesu wytwarzania PCB?"nabywcy mogą nie mieć zainteresowania, ponieważ są odpowiedzialni jedynie za zamówienia PCB - zamówienia na wydanie do producenta PCB, dostawcy lub dostawcy, i otrzymać płyty PCB w terminie.Ale gdy projektant rozumie proces wytwarzania płyt obwodowych, jego projekt byłby bardziej dojrzały i wyprodukowalny przy niskich kosztach i wysokiej jakości.

Proces produkcji PCB jest wykonywany przez producenta płyt obwodowych drukowanych (PCB), wszystkie działania produkcyjne będą zgodne ze specyfikacjami dostarczonymi przez firmę outsourcingową,i zgodnie z normami IPCW większości przypadków producenci nie są poinformowani o zamiarach projektowania PCB ani o celach wydajności, ale przeprowadzą dla Ciebie kontrole DRC, DFM i DFA.Nie wiedzą, czy dobrze wybierasz materiały., układania, routingu, poprzez lokalizacje i typy, szerokości śladów/przedległości lub inne parametry PCB, które są zaprojektowane podczas produkcji płyt PCB i mogą mieć wpływ na wydajność PCB,stopa wydajności produkcji lub wyniki po wdrożeniu, wymienione poniżej:

Możliwość wytwarzania: czy PCB jest wytwarzalny w zależności od wielu opcji projektowych, w tym, między innymi, utrzymania odpowiednich odstępów między śladami i śladami,pomiędzy śladem i podkładką, między podkładką a podkładką, między śladem a krawędzią PCB, między podkładką a legendą, między śladem a wiertarkami itp., a także pierścieniem pierścieniowym, poprzez strukturę, poprzez rodzaj ochrony, wykończenie powierzchni,zestaw (przez otwór), zakopane lub ślepe), minimalna szerokość szczeliny, minimalna średnica wiercenia półdziury, wybór materiału (Tg, Dk, Df, CTE, PP, wiązka PI klejąca lub bez kleju dla FPC), kształt profilu itp.Każde z nich może spowodować niemożność wykonania płyty PCB bez przeprojektowania lub ponownego układuCo więcej, jeśli PCB jest maleńkie i zdecydujesz się na jego panelowanie, musisz potwierdzić z producentem PCB, czy jest ono wytwarzalne i z maksymalnym wykorzystaniem materiałów.

Wydajność produkcyjna: Gdy projekt przejdzie proces inżynierii CAM, wydaje się, że PCB zostanie pomyślnie wyprodukowane, jeśli będzie stosowane instrukcje produkcyjne (MI) i inne dokumenty,podczas gdy problemy związane z produkcją mogą nadal istnieć lub być zagrożone jakościąNa przykład na rysunkach produkcyjnych określono ściśle dopuszczalne wartości, które wykraczają poza granice wyposażenia producenta płyt PCB.że spowoduje wyższe niż dopuszczalne desek, które są niewykorzystane.

Zakres PCB o wysokiej częstotliwości:

Zakres częstotliwości: PCB o wysokiej częstotliwości są zaprojektowane do działania w zakresach częstotliwości, zazwyczaj począwszy od kilku megahertzów (MHz) i rozciągając się do zakresu gigahertzów (GHz) i terahertzów (THz).PCB te są powszechnie stosowane w zastosowaniach takich jak systemy łączności bezprzewodowej (eW tym celu należy wprowadzić systemy łączności komórkowej (np. sieci komórkowe, Wi-Fi, Bluetooth), systemy radarowe, łączność satelitarną i szybkie przesyłanie danych.

Utrata sygnału i rozproszenie: przy wysokich częstotliwościach utrata sygnału i rozproszenie stają się poważnymi problemami.takie jak wykorzystanie materiałów dielektrycznych o niskiej stratzie, kontrolowane ruchy impedancyjne i minimalizowanie długości i liczby dróg.

PCB Stackup: konfiguracja układu układu PCB o wysokiej częstotliwości jest starannie zaprojektowana w celu spełnienia wymagań dotyczących integralności sygnału.materiały dielektryczneUkład tych warstw jest zoptymalizowany w celu kontrolowania impedancji, minimalizowania przesłuchania krzyżowego i zapewnienia osłony.

Podłącza RF: PCB o wysokiej częstotliwości często zawierają specjalistyczne podłącza RF w celu zapewnienia prawidłowej transmisji sygnału i zminimalizowania strat.Połączenia te są zaprojektowane w celu utrzymania stałej impedancji i zminimalizowania odbić.

Kompatybilność elektromagnetyczna (EMC):PCB o wysokiej częstotliwości muszą spełniać normy kompatybilności elektromagnetycznej w celu zapobiegania zakłóceniom z innymi urządzeniami elektronicznymi i uniknięcia podatności na zakłócenia zewnętrzneW celu spełnienia wymogów EMC stosuje się odpowiednie techniki uziemienia, osłony i filtrowania.

Symulacja i analiza: Projektowanie płyt PCB o wysokiej częstotliwości często obejmuje symulację i analizę przy użyciu specjalistycznych narzędzi oprogramowania.dopasowanie impedancji, i zachowania elektromagnetycznego przed produkcją, pomagając zoptymalizować projekt PCB dla wydajności wysokiej częstotliwości.

Wyzwania związane z produkcją: Produkcja płyt PCB o wysokiej częstotliwości może być trudniejsza niż w przypadku standardowych płyt PCB.i ścisłe tolerancje wymagają zaawansowanych technik wytwarzania, takich jak precyzyjne etyrowanie, kontrolowanej grubości dielektrycznej oraz precyzyjnych procesów wiercenia i pokrywania.

Testy i walidacja: PCB o wysokiej częstotliwości poddawane są rygorystycznym testom i walidacji w celu zapewnienia, że ich wydajność spełnia wymagane specyfikacje.analiza integralności sygnału, pomiar strat wstawienniczych oraz inne badania RF i mikrofalowe.

Ważne jest, aby zauważyć, że projektowanie i produkcja płyt PCB o wysokiej częstotliwości są specjalistycznymi obszarami wymagającymi wiedzy specjalistycznej w zakresie RF i inżynierii mikrofalowej, układu płyt PCB i procesów produkcyjnych.Współpraca z doświadczonymi specjalistami oraz konsultacja z odpowiednimi wytycznymi i normami projektowymi ma kluczowe znaczenie dla zapewnienia niezawodnej wydajności na wysokich częstotliwościach.

Opis PCB o wysokiej częstotliwości:

PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.

Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:

Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.

Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.

Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.

Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.

Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.

Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.

Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.

PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.

Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.

Materiał PCB o wysokiej częstotliwości w magazynie:

Marka	Model	Gęstość ((mm)	DK ((ER)
Rogers.	RO4003C	0.203 mm,0.305 mm,0.406mm,0.508 mm,00,813 mm,1.524 mm	30,38 ± 0.05
	RO4350B	0.101 mm,0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,762 mm,1.524 mm	30,48 ± 0.05
	RO4360G2	0.203 mm,0.305 mm,0.406mm,0.508 mm,00,610 mm,00,813 mm,1.524 mm	60,15 ± 0.15
	RO4835	0.168 mm,0.254 mm,0.338mm,0.422 mm,0.508 mm,00,591 mm, 0,676 mm,00,762 mm,1.524 mm	30,48 ± 0.05
	RTpożywienie	0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm	2.33 20,33 ± 0.02
	RTpożywienie	0.127mm,00,787 mm,0.254 mm,1.575 mm,0.381 mm,3.175mm,0.508mm	2.20 20,20 ± 0.02
	RO3003	0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm	30,00 ± 0.04
	RO3010	0.13mm,0.25mm,00,64 mm,1.28mm	10.2 ± 0.30
	RO3006	0.13mm,0.25mm,00,64 mm,1.28mm	60,15 ± 0.15
	RO3203	0.25mm,0.50 mm,0.75mm,1.52mm	30,02±0.04
	RO3210	00,64 mm,1.28mm	10.2±0.50
	RO3206	00,64 mm,1.28mm	6.15±0.15
	R03035	0.13mm,0.25mm,0.50 mm,0.75mm,1.52mm	30,50 ± 0.05
	RTprzestrzeni	0.127mm,0.254 mm,0.508 mm,00,762 mm,1.524 mm,3.048 mm	20,94 ± 0.04
	RTprzestrzeni	0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm	6.15±0.15
	RTprzyrodnicze	0.127mm,0.254 mm,00,635 mm,1.27mm,10,90 mm,2.50mm	10.2 ± 0.25
TACONIC	TLX-8.TLX-9	0.508. 0.762	2.45-2.65
	TLC-32	0.254,0.508,0.762	3.35
	TLY-5	0.254,0.508.0.8,	2.2
	RF-60A	0.254.0.508.0.762	6.15
	CER-10	0.254.0.508.0.762	10
	RF-30	0.254.0.508.0.762	3
	TLA-35	0.8	3.2
Arlon	AD255C06099C	1.5	2.55
	MCG0300CG	0.8	3.7
	AD0300C	0.8	3
	AD255C03099C	0.8	2.55
	AD255C04099C	1	2.55
	DLC220	1	2.2
