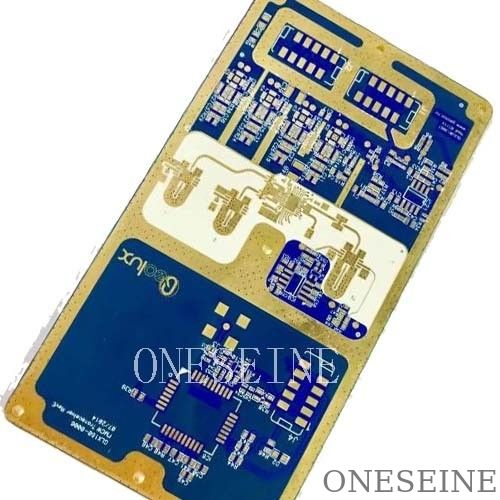

Płyty mikrofalowe Rf PCB o wysokiej częstotliwości 0,14 mm ~ 3,0 mm Grubość

Niezawodny dostawca Płyty mikrofalowe RF wysokiej częstotliwości

Informacje o mikrofale:

Definicja mikrofalówki:

Mikrofale są alokacjami widma elektromagnetycznego z definicji odnosi się do zakresu długości fali od 1 m do 0,1 mm fal elektromagnetycznych, odpowiednich częstotliwości od 0,3 GHz do 3000 GHz.Ten widmo elektromagnetyczne obejmuje decymetr (częstotliwość od 0.3GHz do 3GHz) falę centymetrową (częstotliwość od 3GHz do 30GHz), falę milimetrową (częstotliwość od 30GHz do 300GHz) i falę submilimetrową (częstotliwość od 300GHz do 3000GHz,niektóre literatury Niniejszy ustęp nie zawiera definicji mikrofalówki) cztery pasma (w tym czapki)Takie jak odporność na światło, jak dźwięk natury, przenikające, niejonizujące, informacyjne pięć cech.

Większość plików mikrofalowych musi więc używać płyt PCB o wysokiej częstotliwości ((> 1 GHz), co oznacza, że płyty PCB mikrofalowe muszą używać płyt drukowanych o wysokiej częstotliwości ((Rogers / Taconic / Arlon / Isola itp.)

ONESEINE jest profesjonalnym producentem wysokiej częstotliwości PCB

Ogólnie wysokiej częstotliwości PCB mają rogers i ((Taconic i f4b)

Materiał do płytek mikrofalowych:

Rogers4003C: grubość 0,254 0.508,0.813,1.524) DK 3.38

Rogers4350B: grubość 0,254 0.508,0.762,1.524) DK 3.5

Rogers5880: grubość 0,254 0.508,0.762) DK 2.2

Rogers3003: grubość 0.127, 0.508,0.762,1.524) DK 3

Rogers3010: grubość ((0.635) DK 10.2

Rogers3206: grubość 0,635) DK 10.2

Rogers3035: grubość ((0,508) DK 3.5

Rogers6010: grubość 0.635,1.27) DK 10.2

Zakres PCB o wysokiej częstotliwości:

Zakres częstotliwości: PCB o wysokiej częstotliwości są zaprojektowane do działania w zakresach częstotliwości, zazwyczaj począwszy od kilku megahertzów (MHz) i rozciągając się do zakresu gigahertzów (GHz) i terahertzów (THz).PCB te są powszechnie stosowane w zastosowaniach takich jak systemy łączności bezprzewodowej (eW tym celu należy wprowadzić systemy łączności komórkowej (np. sieci komórkowe, Wi-Fi, Bluetooth), systemy radarowe, łączność satelitarną i szybkie przesyłanie danych.

Utrata sygnału i rozproszenie: przy wysokich częstotliwościach utrata sygnału i rozproszenie stają się poważnymi problemami.takie jak wykorzystanie materiałów dielektrycznych o niskiej stratzie, kontrolowane ruchy impedancyjne i minimalizowanie długości i liczby dróg.

PCB Stackup: konfiguracja układu układu PCB o wysokiej częstotliwości jest starannie zaprojektowana w celu spełnienia wymagań dotyczących integralności sygnału.materiały dielektryczneUkład tych warstw jest zoptymalizowany w celu kontrolowania impedancji, minimalizowania przesłuchania krzyżowego i zapewnienia osłony.

Podłącza RF: PCB o wysokiej częstotliwości często zawierają specjalistyczne podłącza RF w celu zapewnienia prawidłowej transmisji sygnału i zminimalizowania strat.Połączenia te są zaprojektowane w celu utrzymania stałej impedancji i zminimalizowania odbić.

Kompatybilność elektromagnetyczna (EMC):PCB o wysokiej częstotliwości muszą spełniać normy kompatybilności elektromagnetycznej w celu zapobiegania zakłóceniom z innymi urządzeniami elektronicznymi i uniknięcia podatności na zakłócenia zewnętrzneW celu spełnienia wymogów EMC stosuje się odpowiednie techniki uziemienia, osłony i filtrowania.

Symulacja i analiza: Projektowanie płyt PCB o wysokiej częstotliwości często obejmuje symulację i analizę przy użyciu specjalistycznych narzędzi oprogramowania.dopasowanie impedancji, i zachowania elektromagnetycznego przed produkcją, pomagając zoptymalizować projekt PCB dla wydajności wysokiej częstotliwości.

Wyzwania związane z produkcją: Produkcja płyt PCB o wysokiej częstotliwości może być trudniejsza niż w przypadku standardowych płyt PCB.i ścisłe tolerancje wymagają zaawansowanych technik wytwarzania, takich jak precyzyjne etyrowanie, kontrolowanej grubości dielektrycznej oraz precyzyjnych procesów wiercenia i pokrywania.

Testy i walidacja: PCB o wysokiej częstotliwości poddawane są rygorystycznym testom i walidacji w celu zapewnienia, że ich wydajność spełnia wymagane specyfikacje.analiza integralności sygnału, pomiar strat wstawienniczych oraz inne badania RF i mikrofalowe.

Ważne jest, aby zauważyć, że projektowanie i produkcja płyt PCB o wysokiej częstotliwości są specjalistycznymi obszarami wymagającymi wiedzy specjalistycznej w zakresie RF i inżynierii mikrofalowej, układu płyt PCB i procesów produkcyjnych.Współpraca z doświadczonymi specjalistami oraz konsultacja z odpowiednimi wytycznymi i normami projektowymi ma kluczowe znaczenie dla zapewnienia niezawodnej wydajności na wysokich częstotliwościach.

Opis PCB o wysokiej częstotliwości:

PCB o wysokiej częstotliwości (Printed Circuit Board) odnosi się do rodzaju PCB, który jest zaprojektowany do obsługi sygnałów o wysokiej częstotliwości, zazwyczaj w zakresie częstotliwości radiowych (RF) i mikrofalowych.Te PCB są zaprojektowane tak, aby zminimalizować utratę sygnału, utrzymywać integralność sygnału i kontrolować impedancję na wysokich częstotliwościach.

Poniżej przedstawiamy kilka kluczowych aspektów i cech PCB o wysokiej częstotliwości:

Wybór materiału: PCB o wysokiej częstotliwości często wykorzystują specjalistyczne materiały o niskiej stałej dielektrycznej (Dk) i niskim współczynniku rozpraszania (Df).FR-4 ze wzmocnionymi właściwościami, i specjalistycznych laminowanych takich jak Rogers lub Taconic.

Kontrolowana impedancja: utrzymanie stałej impedancji ma kluczowe znaczenie dla sygnałów wysokiej częstotliwości.i grubości dielektrycznej w celu osiągnięcia pożądanej charakterystycznej impedancji.

Integralność sygnału: sygnały o wysokiej częstotliwości są podatne na hałas, odbicia i straty.i kontrolowane przesłanie krzywe są stosowane w celu zminimalizowania degradacji sygnału i utrzymania integralności sygnału.

Linie przesyłowe: PCB o wysokiej częstotliwości często zawierają linie przesyłowe, takie jak mikrozwiń lub linii, aby przenosić sygnały o wysokiej częstotliwości.Te linie przesyłowe mają specyficzne geometrie w celu kontrolowania impedancji i zminimalizowania strat sygnału.

Via Design: Via mogą wpływać na integralność sygnału na wysokich częstotliwościach.PCB o wysokiej częstotliwości mogą wykorzystywać techniki takie jak wiertnictwo z tyłu lub zakopane przewody, aby zminimalizować odbicia sygnału i zachować integralność sygnału w warstwach.

Umieszczenie komponentów: Dokładne uwzględnienie umieszczenia komponentów w celu zminimalizowania długości ścieżki sygnału, zmniejszenia pojemności pasożytniczej i indukcji oraz optymalizacji przepływu sygnału.

Osłony: Aby zminimalizować zakłócenia elektromagnetyczne (EMI) i wycieki RF, PCB o wysokiej częstotliwości mogą wykorzystywać techniki osłony, takie jak wylewy miedziane, płaszczyzny naziemne lub metalowe puszki osłonowe.

PCB o wysokiej częstotliwości mają zastosowanie w różnych gałęziach przemysłu, w tym w systemach komunikacji bezprzewodowej, lotnictwie, systemach radarowych, komunikacji satelitarnej, urządzeniach medycznych,i szybkiej transmisji danych.

Projektowanie i produkcja płyt PCB o wysokiej częstotliwości wymaga specjalistycznych umiejętności, wiedzy i narzędzi symulacyjnych w celu zapewnienia pożądanej wydajności przy wysokich częstotliwościach.Często zaleca się współpracę z doświadczonymi projektantami i producentami PCB, którzy specjalizują się w zastosowaniach o wysokiej częstotliwości.
